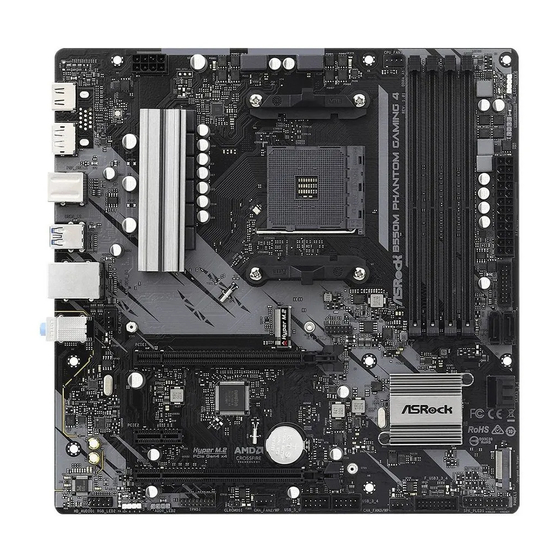

ASROCK B550M Phantom Gaming 4 Bedienungsanleitung

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
Version 1.0
Published August 2020
Copyright©2020 ASRock INC. All rights reserved.
Copyright Notice:
No part of this documentation may be reproduced, transcribed, transmitted, or
translated in any language, in any form or by any means, except duplication of
documentation by the purchaser for backup purpose, without written consent of
ASRock Inc.
Products and corporate names appearing in this documentation may or may not
be registered trademarks or copyrights of their respective companies, and are used
only for identification or explanation and to the owners' benefit, without intent to
infringe.
Disclaimer:
Specifications and information contained in this documentation are furnished for
informational use only and subject to change without notice, and should not be
constructed as a commitment by ASRock. ASRock assumes no responsibility for
any errors or omissions that may appear in this documentation.
With respect to the contents of this documentation, ASRock does not provide
warranty of any kind, either expressed or implied, including but not limited to
the implied warranties or conditions of merchantability or fitness for a particular
purpose.
In no event shall ASRock, its directors, officers, employees, or agents be liable for
any indirect, special, incidental, or consequential damages (including damages for
loss of profits, loss of business, loss of data, interruption of business and the like),
even if ASRock has been advised of the possibility of such damages arising from any
defect or error in the documentation or product.
This device complies with Part 15 of the FCC Rules. Operation is subject to the following
two conditions:
(1) this device may not cause harmful interference, and
(2) this device must accept any interference received, including interference that
may cause undesired operation.
CALIFORNIA, USA ONLY
The Lithium battery adopted on this motherboard contains Perchlorate, a toxic substance
controlled in Perchlorate Best Management Practices (BMP) regulations passed by the
California Legislature. When you discard the Lithium battery in California, USA, please
follow the related regulations in advance.
"Perchlorate Material-special handling may apply, see www.dtsc.ca.gov/hazardouswaste/
perchlorate"
ASRock Website: http://www.asrock.com

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für ASROCK B550M Phantom Gaming 4

Inhaltszusammenfassung für ASROCK B550M Phantom Gaming 4

  • Seite 1 (including damages for loss of profits, loss of business, loss of data, interruption of business and the like), even if ASRock has been advised of the possibility of such damages arising from any defect or error in the documentation or product.
  • Seite 2 You are also entitled to have the goods repaired or replaced if the goods fail to be of acceptable quality and the failure does not amount to a major failure. If you require assistance please call ASRock Tel : +886-2-28965588 ext.123 (Standard International call charges apply) The terms HDMI®...

  • Seite 3: Motherboard-Layout

    B550M Phantom Gaming 4 Motherboard Layout CPU_FAN1 RGB_LED1 ATX12V1 ADDR_LED1 USB 2.0 T: USB1 B: USB2 USB 3.2 Gen1 T: USB3_1 B: USB3_2 USB 3.2 Gen1 T: USB3_3 B: USB3_4 SPI_TPM_J1 CHA_FAN1/WP PCIE1 Promontory B550 RoHS PCIE2 CMOS Battery PCIE3...
  • Seite 4 No. Description 8 pin 12V Power Connector (ATX12V1) CPU Fan Connector (CPU_FAN1) 2 x 288-pin DDR4 DIMM Slots (DDR4_A1, DDR4_B1) 2 x 288-pin DDR4 DIMM Slots (DDR4_A2, DDR4_B2) RGB LED Header (RGB_LED1) Addressable LED Header (ADDR_LED1) ATX Power Connector (ATXPWR1) USB 3.2 Gen1 Header (F_USB3_1_2) SATA3 Connector (SATA3_2) SATA3 Connector (SATA3_1)
  • Seite 5 B550M Phantom Gaming 4 I/O Panel No. Description No. Description USB 2.0 Ports (USB_12)* USB 3.2 Gen1 Ports (USB3_34) LAN RJ-45 Port** USB 3.2 Gen1 Ports (USB3_12) Line In (Light Blue)*** PS/2 Mouse/Keyboard Port Front Speaker (Lime)*** DisplayPort 1.4 Microphone (Pink)***...
  • Seite 6 *** Function of the Audio Ports in 7.1-channel Configuration: Port Function Light Blue (Rear panel) Rear Speaker Out Lime (Rear panel) Front Speaker Out Pink (Rear panel) Central /Subwoofer Speaker Out Lime (Front panel) Side Speaker Out...

  • Seite 7: Package Contents

    If you require technical support related to this mother- board, please visit our website for specific information about the model you are using. You may find the latest VGA cards and CPU support list on ASRock’s website as well. ASRock website http://www.asrock.com.
  • Seite 8 4400(OC)/4333(OC)/4266(OC)/4200(OC)/4133(OC)/ 4000(OC)/3866(OC)/3800(OC)/3733(OC)/3600(OC)/ 3466(OC)/3200/2933/2667/2400/2133 ECC & non-ECC, un- buffered memory* * Please refer to Memory Support List on ASRock’s website for more information. (http://www.asrock.com/) * Please refer to page 22 for DDR4 UDIMM maximum frequency support. • Max. capacity of system memory: 128GB • Supports Extreme Memory Profile (XMP) memory modules...
  • Seite 9 B550M Phantom Gaming 4 AMD Ryzen series CPUs (Matisse) Expansion Slot • 2 x PCI Express x16 Slots (PCIE1: Gen4x16 mode; PCIE3: Gen3 x4 mode)* AMD Ryzen series APUs (Renoir) • 2 x PCI Express x16 Slots (PCIE1: Gen3x16 mode; PCIE3:...

  • Seite 10: Rear Panel

    SATA3 6.0 Gb/s module and M.2 PCI Express module up to Gen3 x2 (16 Gb/s)* * Supports NVMe SSD as boot disks * Supports ASRock U.2 Kit Connector • 1 x SPI TPM Header • 1 x Power LED and Speaker Header • 2 x RGB LED Headers...

  • Seite 11: Hardware Monitor

    B550M Phantom Gaming 4 • 3 x Chassis/Water Pump Fan Connectors (4-pin) (Smart Fan Speed Control) * The Chassis/Water Pump Fan supports the water cooler fan of maximum 2A (24W) fan power. * CHA_FAN1/WP, CHA_FAN2/WP and CHA_FAN3/WP can auto detect if 3-pin or 4-pin fan is in use.
  • Seite 12 * For detailed product information, please visit our website: http://www.asrock.com Please realize that there is a certain risk involved with overclocking, including adjusting the setting in the BIOS, applying Untied Overclocking Technology, or using third-party overclocking tools. Overclocking may affect your system’s stability, or even cause damage to the components and devices of your system.
  • Seite 13 B550M Phantom Gaming 4 Chapter 2 Installation This is a Micro ATX form factor motherboard. Before you install the motherboard, study the configuration of your chassis to ensure that the motherboard fits into it. Pre-installation Precautions Take note of the following precautions before you install motherboard components or change any motherboard settings.

  • Seite 14: Installing The Cpu

    2.1 Installing the CPU Unplug all power cables before installing the CPU.
  • Seite 15 B550M Phantom Gaming 4...
  • Seite 16 2.2 Installing the CPU Fan and Heatsink After you install the CPU into this motherboard, it is necessary to install a larger heatsink and cooling fan to dissipate heat. You also need to spray thermal grease between the CPU and the heatsink to improve heat dissipation. Make sure that the CPU and the heatsink are securely fastened and in good contact with each other.
  • Seite 17 B550M Phantom Gaming 4...
  • Seite 18 Installing the AM4 Box Cooler SR2...
  • Seite 19 B550M Phantom Gaming 4...
  • Seite 20 *The diagrams shown here are for reference only. The headers might be in a different position on your motherboard.
  • Seite 21 B550M Phantom Gaming 4 Installing the AM4 Box Cooler SR3...
  • Seite 23 B550M Phantom Gaming 4 +12V *The diagrams shown here are for reference only. The headers might be in a different position on your motherboard.
  • Seite 24 2.3 Installing Memory Modules (DIMM) This motherboard provides four 288-pin DDR4 (Double Data Rate 4) DIMM slots, and supports Dual Channel Memory Technology. 1. For dual channel configuration, you always need to install identical (the same brand, speed, size and chip-type) DDR4 DIMM pairs. 2.
  • Seite 25 B550M Phantom Gaming 4 Ryzen Series APUs (Renoir): UDIMM Memory Slot Frequency (Mhz) 3200 3200 3200 3200 2933 SR/DR SR/DR 2667 SR/DR SR/DR SR/DR SR/DR 2667 SR: Single rank DIMM, 1Rx4 or 1Rx8 on DIMM module label DR: Dual rank DIMM, 2Rx4 or 2Rx8 on DIMM module label...
  • Seite 26 The DIMM only fits in one correct orientation. It will cause permanent damage to the motherboard and the DIMM if you force the DIMM into the slot at incorrect orientation.
  • Seite 27 B550M Phantom Gaming 4 2.4 Expansion Slots (PCI Express Slots) There are 3 PCI Express slots on the motherboard. Before installing an expansion card, please make sure that the power supply is switched off or the power cord is unplugged. Please read the documentation of the expansion card and make necessary hardware settings for the card before you start the installation.
  • Seite 28 2.5 Jumpers Setup The illustration shows how jumpers are setup. When the jumper cap is placed on the pins, the jumper is “Short”. If no jumper cap is placed on the pins, the jumper is “Open”. Clear CMOS Jumper Short: Clear CMOS (CLRCMOS1) Open: Default 2-pin Jumper...

  • Seite 29: Connect The Power

    B550M Phantom Gaming 4 2.6 Onboard Headers and Connectors Onboard headers and connectors are NOT jumpers. Do NOT place jumper caps over these headers and connectors. Placing jumper caps over the headers and connectors will cause permanent damage to the motherboard.
  • Seite 30 Power LED and Speaker Please connect the SPEAKER DUMMY Header chassis power LED and DUMMY (7-pin SPK_PLED1) the chassis speaker to this (see p.1, No. 13 ) header. PLED+ PLED+ PLED- Serial ATA3 Connectors These four SATA3 (SATA3_1: connectors support SATA see p.1, No.
  • Seite 31 B550M Phantom Gaming 4 Front Panel Audio Header This header is for PRESENCE# MIC_RET (9-pin HD_AUDIO1) connecting audio devices OUT_RET (see p.1, No. 23) to the front audio panel. OUT2_L J_SENSE OUT2_R MIC2_R MIC2_L 1. High Definition Audio supports Jack Sensing, but the panel wire on the chassis must sup- port HDA to function correctly.
  • Seite 32 CPU Fan Connector This motherboard pro- (4-pin CPU_FAN1) vides a 4-Pin CPU fan (see p.1, No. 2) (Quiet Fan) connector. FAN_VOLTAGE CPU_F AN_SPEED If you plan to connect a FAN_SPEED_CONTROL 3-Pin CPU fan, please connect it to Pin 1-3. ATX Power Connector This motherboard pro- (24-pin ATXPWR1) vides a 24-pin ATX power...
  • Seite 33 B550M Phantom Gaming 4 RGB LED Headers These two RGB headers are used (4-pin RGB_LED1) to connect RGB LED extension (see p.1, No. 5) cable which allows users to choose from various LED lighting effects. Caution: Never install the RGB LED cable in the wrong orienta- tion;...
  • Seite 34 2.7 M.2_SSD (NGFF) Module Installation Guide (M2_1) The M.2, also known as the Next Generation Form Factor (NGFF), is a small size and versatile card edge connector that aims to replace mPCIe and mSATA. The Hyper M.2 Socket (M2_1) supports M Key type 2280 M.2 PCI Express module up to Gen4x4 (64 Gb/s) (with Matisse) or Gen3x4 (32 Gb/s) (with Renoir).
  • Seite 35 B550M Phantom Gaming 4 Step 3 Align and gently insert the M.2 (NGFF) SSD module into the M.2 slot. Please be aware that the M.2 (NGFF) SSD module only fits in one orientation. Step 4 Tighten the screw with a screwdriver to secure the module into place.
  • Seite 36 SM951 (NVME) SanDisk PCIe SD6PP4M-128G SanDisk PCIe SD6PP4M-256G TEAM PCIe3 x4 TM8FP2240G0C101 TEAM PCIe3 x4 TM8FP2480GC110 PCIe3 x4 WDS256G1X0C-00ENX0 (NVME) PCIe3 x4 WDS512G1X0C-00ENX0 (NVME) For the latest updates of M.2_SSD (NFGG) module support list, please visit our website for details: http://www.asrock.com...
  • Seite 37 B550M Phantom Gaming 4 2.8 M.2_SSD (NGFF) Module Installation Guide (M2_2) The M.2, also known as the Next Generation Form Factor (NGFF), is a small size and versatile card edge connector that aims to replace mPCIe and mSATA. The M.2 Socket (M2_2) supports M Key type 2280 M.2 SATA3 6.0 Gb/s module and M.2 PCI Express...
  • Seite 38 Step 3 Align and gently insert the M.2 (NGFF) SSD module into the M.2 slot. Please be aware that the M.2 (NGFF) SSD module only fits in one orientation. Step 4 Tighten the screw with a screwdriver to secure the module into place. Please do not overtighten the screw as this might damage the module.
  • Seite 39 B550M Phantom Gaming 4 M.2_SSD (NGFF) Module Support List (M2_2) Vendor Interface ADATA SATA3 AXNS330E-32GM-B ADATA SATA3 AXNS381E-128GM-B ADATA SATA3 AXNS381E-256GM-B ADATA SATA3 ASU800NS38-256GT-C ADATA SATA3 ASU800NS38-512GT-C Crucial SATA3 CT120M500SSD4 Crucial SATA3 CT240M500SSD4 Intel SATA3 Intel SSDSCKGW080A401/80G Kingston SATA3 SM2280S3...
  • Seite 40 2.9 ASRock Polychrome SYNC ASRock Polychrome SYNC is a lighting control utility specifically designed for unique indi- viduals with sophisticated tastes to build their own stylish colorful lighting system. Simply by connecting the LED strip, you can customize various lighting schemes and patterns, including Static, Breathing, Strobe, Cycling, Music, Wave and more.
  • Seite 41 B550M Phantom Gaming 4 Connecting the Addressable RGB LED Strip Connect your Addressable RGB LED strips to the Addressable LED Headers (ADDR_LED1, ADDR_LED2) on the motherboard. ADDR_LED1 VOUT DO_ADDR ADDR_LED2 DO_ADDR VOUT 1. Never install the RGB LED cable in the wrong orientation; otherwise, the cable may be damaged.
  • Seite 42 ASRock Polychrome SYNC Utility Now you can adjust the RGB LED color through the ASRock Polychrome SYNC Utility. Download this utility from the ASRock Live Update & APP Shop and start coloring your PC style your way! Drag the tab to customize your preference.

  • Seite 43: Einleitung

    B550M Phantom Gaming 4 1 Einleitung Vielen Dank, dass Sie sich für das ASRock B550M Phantom Gaming 4 entschieden haben – ein zuverlässiges Motherboard, das konsequent unter der strengen Qualitätskontrolle von ASRock hergestellt wurde. Es liefert ausgezeichnete Leistung mit robustem Design, das ASRock Streben nach Qualität und Beständigkeit erfüllt.

  • Seite 44: Technische Daten

    4400(OC)/4333(OC)/4266(OC)/4200(OC)/4133(OC)/ 4000(OC)/3866(OC)/3800(OC)/3733(OC)/3600(OC)/ 3466(OC)/3200/2933/2667/2400/2133 ECC und non-ECC, ungepufferter Speicher* * Weitere Informationen finden Sie in der Speicherkompatibilitätsliste auf der ASRock-Webseite. (http://www.asrock.com/) * Bitte beachten Sie Seite 22 für die maximal unterstützte Frequenz von DDR4-UDIMM. • Systemspeicher, max. Kapazität: 128GB • Unterstützt Extreme-Memory-Profile- (XMP) Speichermodule...

  • Seite 45: Erweiterungs-Prozessoren Der Amd-Ryzen-Serie (Matisse) Steckplatz

    B550M Phantom Gaming 4 Prozessoren der AMD-Ryzen-Serie (Matisse) Erweiterungs- steckplatz • 2 x PCI-Express x16-Steckplätze (PCIE1: Gen4x16-Modus; PCIE3: Gen3 x4-Modus)* APUs (Renoir) der AMD-Ryzen-Serie • 2 x PCI-Express x16-Steckplätze (PCIE1: Gen3x16-Modus; PCIE3: Gen3 x4-Modus)* * Unterstützt NVMe-SSD als Bootplatte • 1 x PCI-Express 3.0-x1-Steckplatz • Unterstützt AMD Quad CrossFireX...

  • Seite 46: Anschluss

    • 1 x M.2-Sockel (M2_2), unterstützt M-Key-Typ-2280-M.2- SATA-III-6,0-Gb/s-Modul und M.2-PCI-Express-Modul bis Gen3 x 2 (16 Gb/s)* * Unterstützt NVMe-SSD als Bootplatte * Unterstützt ASRock U.2-Kit Anschluss • 1 x SPI-TPM-Stiftleiste • 1 x Betrieb-LED- und Lautsprecher-Stiftleiste • 2 x RGB-LED-Stiftleisten * Unterstützt insgesamt bis zu 12 V/3 A, 36-W-LED-Streifen...

  • Seite 47: Funktion

    B550M Phantom Gaming 4 • 3 x Anschlusse für Gehäuse-/Wasserpumpenlüfter (4-polig) (intelligente Lüftergeschwindigkeitssteuerung) * Der Gehäuse-/Wasserpumpenlüfter unterstützt einen Wasserkühlerlüfter mit einer maximalen Lüfterleistung von 2 A (24 W). * CHA_FAN1/WP, CHA_FAN2/WP, und CHA_FAN3/WP können automatisch erkennen, ob ein 3- oder 4-poliger Lüfter verwendet wird.
  • Seite 48 * Detaillierte Produktinformationen finden Sie auf unserer Webseite: http://www.asrock.com Bitte beachten Sie, dass mit einer Übertaktung, zu der die Anpassung von BIOS-Einstellungen, die Anwendung der Untied Overclocking Technology oder die Nutzung von Übertaktungswerkzeugen von Drittanbietern zählen, bestimmte Risiken verbunden sind. Eine Übertaktung kann sich auf die Stabilität Ihres Systems auswirken und sogar Komponenten und Geräte Ihres Systems beschädigen.

  • Seite 49: Jumpereinstellung

    B550M Phantom Gaming 4 1.3 Jumpereinstellung Die Abbildung zeigt, wie die Jumper eingestellt werden. Wenn die Jumper-Kappe auf den Kontakten angebracht ist, ist der Jumper „kurzgeschlossen“. Wenn keine Jumper-Kappe auf den Kontakten angebracht ist, ist der Jumper „offen“. CMOS-löschen-Jumper Kurzgeschlossen: CMOS löschen...

  • Seite 50: Integrierte Stiftleisten Und Anschlüsse

    1.4 Integrierte Stiftleisten und Anschlüsse Integrierte Stiftleisten und Anschlüsse sind KEINE Jumper. Bringen Sie KEINE Jumper-Kappen an diesen Stiftleisten und Anschlüssen an. Durch Anbringen von Jumper-Kappen an diesen Stiftleisten und Anschlüssen können Sie das Motherboard dauerhaft beschädigen. Systemblende-Stiftleiste Verbinden Sie Ein-/Austaste, PLED+ PLED- (9-polig, PANEL1)

  • Seite 51: Serial-Ata-Iii-Anschlüsse

    B550M Phantom Gaming 4 Betrieb-LED- und Bitte verbinden Sie die Betrieb- SPEAKER DUMMY Lautsprecher-Stiftleiste LED des Gehäuses und den DUMMY (7-polig, SPK_PLED1) Gehäuselautsprecher mit dieser (siehe S. 1, Nr. 13) Stiftleiste. PLED+ PLED+ PLED- Serial-ATA-III-Anschlüsse Diese vier SATA-III-Anschlüsse (SATA3_1: unterstützen SATA-Datenkabel siehe S.

  • Seite 52: Anschließen Von Audiogeräten

    Audiostiftleiste Frontblende Diese Stiftleiste dient dem PRESENCE# MIC_RET (9-polig, HD_AUDIO1) Anschließen von Audiogeräten OUT_RET (siehe S. 1, Nr. 23) an der Frontblende. OUT2_L J_SENSE OUT2_R MIC2_R MIC2_L 1. High Definition Audio unterstützt Anschlusserkennung, der Draht am Gehäuse muss dazu jedoch HDA unterstützt.
  • Seite 53 B550M Phantom Gaming 4 CPU-Lüfteranschluss Dieses Motherboard bietet einen (4-polig, CPU_FAN1) 4-poligen CPU-Lüfteranschluss (siehe S. 1, Nr. 2) (lautloser Lüfter). Falls Sie FAN_VOLTAGE CPU_F AN_SPEED einen 3-poligen CPU-Lüfter FAN_SPEED_CONTROL anschließen möchten, verbinden Sie ihn bitte mit Kontakt 1 bis 3.
  • Seite 54 RGB-LED-Stiftleisten Diese beiden RGB-Stiftleisten (4-polig, RGB_LED1) dienen dem Anschließen eines (siehe S. 1, Nr. 5) RGB-LED-Erweiterungskabels, das dem Nutzer die Auswahl zwischen verschiedenen LED- Lichteffekten ermöglicht. Achtung: Installieren Sie das RGB-LED-Kabel niemals falsch (4-polig, RGB_LED2) 12V G R herum; andernfalls könnte das (siehe S.

  • Seite 55: Contenu De L'emballage

    à modification sans préavis. En cas de modifications du présent document, la version mise à jour sera disponible sur le site Internet ASRock sans notification préalable. Si vous avez besoin d’une assistance technique pour votre carte mère, veuillez visiter notre site Internet pour plus de détails sur le modèle que vous utilisez.
  • Seite 56 3866(OC)/3800(OC)/3733(OC)/3600(OC)/3466(OC)/ 3200/2933/2667/2400/2133* * Veuillez consulter la liste de prise en charge des mémoires sur le site Web d'ASRock pour de plus amples informations. (http://www.asrock.com/) * Veuillez consulter la page 22 pour connaître la prise en charge de la fréquence maximale de l'UDIMM DDR4.
  • Seite 57 B550M Phantom Gaming 4 Processeurs AMD série Ryzen (Matisse) Fente d’expansion • 2 x fentes PCI Express x 16 (PCIE1: mode Gen4x16 ; PCIE3 : mode Gen3x4)* APU AMD série Ryzen (Renoir) • 2 x fentes PCI Express x 16 (PCIE1: mode Gen3x16 ;...
  • Seite 58 SATA3 6,0 Go/s type 2280 et M.2 PCI Express touche M jusqu'à Gen3 x2 (16 Go/s)* * Prend en charge les SSD NVMe comme disques de démarrage * Prend en charge le kit ASRock U.2 Connecteur • 1 x embase SPI TPM • 1 x prise DEL d’alimentation et haut-parleur...
  • Seite 59 B550M Phantom Gaming 4 • 3 x connecteurs pour ventilateur de châssis /pompe à eau (4 broches) (contrôle de vitesse de ventilateur intelligent) * Le ventilateur de châssis /pompe à eau prend en charge un ventilateur de refroidisseur d'eau d'une puissance maximale de 2 A (24 W).
  • Seite 60 * pour des informations détaillées de nos produits, veuillez visiter notre site : http://www.asrock.com Il est important de signaler que l’ o verclocking présente certains risques, incluant des modifications du BIOS, l’ a pplication d’une technologie d’ o verclocking déliée et l’utilisation d’ o utils d’ o verclocking développés par des tiers.
  • Seite 61 B550M Phantom Gaming 4 1.3 Configuration des cavaliers (jumpers) L’illustration ci-dessous vous renseigne sur la configuration des cavaliers (jumpers). Lorsque le capuchon du cavalier est installé sur les broches, le cavalier est « court-circuité ». Si le capuchon du cavalier n’ e st pas installé sur les broches, le cavalier est « ouvert ».
  • Seite 62 1.4 Embases et connecteurs de la carte mère Les embases et connecteurs situés sur la carte NE SONT PAS des cavaliers. Ne placez JAMAIS de capuchons de cavaliers sur ces embases ou connecteurs. Placer un capuchon de cavalier sur ces embases ou connecteurs endommagera irrémédiablement votre carte mère.
  • Seite 63 B550M Phantom Gaming 4 Prise DEL d’alimentation et Veuillez brancher la DEL SPEAKER DUMMY haut-parleur d'alimentation du châssis et le DUMMY (SPK_PLED1 à 7 broches) haut-parleur du châssis sur ce (voir p.1, No. 13) connecteur. PLED+ PLED+ PLED- Connecteurs Serial ATA3...
  • Seite 64 Embase audio du panneau Cette embase sert au PRESENCE# frontal branchement des appareils audio MIC_RET OUT_RET (HD_AUDIO1 à 9 broches) au panneau audio frontal. (voir p.1, No. 23) OUT2_L J_SENSE OUT2_R MIC2_R MIC2_L 1. L’ a udio haute définition prend en charge la technologie Jack Sensing (détection de la fiche), mais le panneau grillagé...
  • Seite 65 B550M Phantom Gaming 4 Connecteur du ventilateur Cette carte mère est dotée d’un du processeur connecteur pour ventilateur (CPU_FAN1 à 4 broches) de processeur (Quiet Fan) à 4 FAN_VOLTAGE CPU_F AN_SPEED (voir p.1, No. 2) broches. Si vous envisagez de...
  • Seite 66 Embase LED RVB Ces deux embases RVB servent (RGB_LED1 à 4 broches) à connecter le câble d'extension (voir p.1, No. 5) LED RVB qui permet aux utilisateurs de choisir parmi plusieurs effets lumineux LED. Attention : N'installez jamais le câble LED RVB dans le mauvais sens ;...

  • Seite 67: Contenuto Della Confezione

    ASRock senza ulteriore preavviso. Per il supporto tecnico correlato a questa scheda madre, visitare il nostro sito Web per informazioni specifiche relative al modello attualmente in uso. È possibile trovare l'elenco di schede VGA più recenti e di supporto di CPU anche sul sito Web di ASRock. Sito Web di ASRock http://www.asrock.com.
  • Seite 68 3866(OC)/3800(OC)/3733(OC)/3600(OC)/3466 (OC)/ 3200/2933/2667/2400/2133 ECC e non ECC, senza buffer* * Per maggiori informazioni fare riferimento all'elenco dei supporti di memoria sul sito di ASRock. (http://www.asrock.com/) * Fare riferimento a pagina 22 per il supporto della frequenza massima DDR4 UDIMM. • Capacità max. della memoria di sistema: 128GB • Supporta moduli di memoria Extreme Memory Profile (XMP)
  • Seite 69 B550M Phantom Gaming 4 CPU serie AMD Ryzen (Matisse) Alloggio d’espansione • 2 x PCI Express x 16 slot (PCIE1: modalità Gen4x 16; PCIE3: modalità Gen3 x4)* APU serie AMD Ryzen (Renoir) • 2 x PCI Express x 16 slot (PCIE1: modalità Gen3x 16;...
  • Seite 70 M Key 2280 ed il modulo M.2 PCI Express fino a Gen3 x2 (16 Gb/s)* * Supporto di SSD NVMe come disco d’avvio * Supporta kit ASRock U.2 Connettore • 1 x connettore SPI TPM • 1 x connettore LED alimentazione e altoparlante • 2 x collettore LED RGB...
  • Seite 71 B550M Phantom Gaming 4 • 3 x connettori ventola telaio/ventola pompa dell’acqua (4-pin) (Controllo intelligente della velocità della ventola) * La ventola Chassis/ventola pompa dell’acqua supporta ventole di sistemi di raffreddamento ad acqua di potenza massima di 2 A (24 W).
  • Seite 72 * Per informazioni dettagliate sul prodotto, visitare il nostro sito Web: http://www.asrock.com Prestare attenzione al potenziale rischio previsto nella pratica di overclocking, inclusa la regolazione delle impostazioni nel BIOS, l'applicazione di tecnologia di Untied Overclocking o l'utilizzo di strumenti di overclocking di terze parti. L'overclocking può influenzare la stabilità del sistema o perfino provocare danni ai componenti e ai dispositivi del sistema.
  • Seite 73 B550M Phantom Gaming 4 1.3 Impostazione jumper L'illustrazione mostra in che modo vengono impostati i jumper. Quando il cappuccio del jumper è posizionato sui pin, il jumper è "cortocircuitato". Se sui pin non è posizionato alcun cappuccio del jumper, il jumper è "aperto".
  • Seite 74 1.4 Header e connettori su scheda Gli header e i connettori sulla scheda NON sono jumper. NON posizionare cappucci del jumper su questi header e connettori. Il posizionamento di cappucci del jumper su header e connettori provocherà danni permanenti alla scheda madre. Header sul pannello del Collegare il tasto d'alimentazione, PLED+...
  • Seite 75 B550M Phantom Gaming 4 Connettore LED Collegare i LED alimentazione e SPEAKER DUMMY alimentazione e l’altoparlante a questo connettore. DUMMY altoparlante (SPK_PLED1 a 7 pin) (vedere pag. 1 n. 13) PLED+ PLED+ PLED- Connettori Serial ATA3 Questi quattro connettori SATA3...
  • Seite 76 Header audio pannello Questo header serve a collegare i PRESENCE# MIC_RET anteriore dispositivi audio al pannello audio OUT_RET (HD_AUDIO1 a 9 pin) anteriore. (vedere pag. 1, n. 23) OUT2_L J_SENSE OUT2_R MIC2_R MIC2_L 1. L'audio ad alta definizione supporta le funzioni Jack sensing, ma il filo del pannello sullo chassis deve supportare HDA per funzionare correttamente.
  • Seite 77 B550M Phantom Gaming 4 Connettore ventola CPU Questa scheda madre è dotata (CPU_FAN1 a 4 pin) di un connettore per la ventola (vedere pag. 1, n. 2) della CPU (Ventola silenziosa) FAN_VOLTAGE CPU_F AN_SPEED a 4 pin. Se si decide di collegare...
  • Seite 78 Collettore LED RGB Questi due collettori RGB (RGB_LED1 a 4 pin) vengono utilizzati per collegare la (vedere pag. 1, n. 5) prolunga LED RGB, che consente agli utenti di scegliere tra vari effetti di illuminazione a LED. Attenzione: Non installare il cavo LED RGB in senso errato;...

  • Seite 79: Contenido Del Paquete

    ASRock sin previo aviso. Si necesita asistencia técnica relacionada con esta placa base, visite nuestro sitio web para obtener información específica sobre el modelo que esté utilizando. Podrá encontrar las últimas tarjetas VGA, así como la lista de compatibilidad de la CPU, en el sitio web de ASRock. Sitio web de ASRock http://www.asrock.com.
  • Seite 80 3600(OC)/3466(OC)/3200/2933/2667/2400/2133 ECC y no ECC* * Para obtener más información, consulte la lista de memorias compatibles en el sitio web de ASRock. (http://www.asrock.com/) * Consulte la página 22 para conocer las frecuencias máximas compatibles de DDR4 UDIMM. • Capacidad máxima de memoria del sistema: 128GB • Admite módulos de memoria Extreme Memory Profile (XMP)
  • Seite 81 B550M Phantom Gaming 4 CPU de la serie AMD Ryzen (Matisse) Ranura de expansión • 2 ranura PCI Express x16 (PCIE1: modo Gen4x16; PCIE3: modo Gen3 x4)* APU de la serie AMD Ryzen (Renoir) • 2 ranura PCI Express x16 (PCIE1: modo Gen3x16; PCIE3: modo Gen3 x4)* * Admite unidad de estado sólido de NVMe como disco de arranque...
  • Seite 82 M.2 de tipo2280 con clave M y el módulo PCI Express M.2 hasta Gen3 x2 (16 Gb/s)* * Admite unidad de estado sólido de NVMe como disco de arranque * Admite el Kit U.2 de ASRock Conector • 1 x Conector SPI TPM • 1 x LED de alimentación y base de conexiones para el altavoz...
  • Seite 83 B550M Phantom Gaming 4 • 3 x Conectores (4 contactos) para el ventilador de la bomba de agua/chasis (control de velocidad de ventilador inteligente) * El ventilador de la bomba de agua/Chasis admite ventilador del disipador por agua con una potencia de ventilador máxima de 2 A (24 W).
  • Seite 84 * Para obtener información detallada del producto, visite nuestro sitio Web: http://www.asrock.com Tenga en cuenta que hay un cierto riesgo implícito en las operaciones de overclocking, incluido el ajuste de la BIOS, aplicando la tecnología de overclocking liberada o utilizando las herramientas de overclocking de otros fabricantes.
  • Seite 85 B550M Phantom Gaming 4 1.3 Instalación de los puentes La instalación muestra cómo deben instalarse los puentes. Cuando la tapa de puente se coloca en los contactos, el puente queda “Corto”. Si no coloca la tapa de puente en los contactos, el puente queda “Abierto”.
  • Seite 86 1.4 Conectores y cabezales incorporados Los cabezales y conectores incorporados NO son puentes. NO coloque tapas de puente sobre estos cabezales y conectores. Si coloca tapas de puente sobre los cabezales y conectores dañará de forma permanente la placa base. Cabezal del panel del Conecte el botón de alimentación, PLED+...
  • Seite 87 B550M Phantom Gaming 4 LED de alimentación y Conecte el LED de alimentación SPEAKER DUMMY base de conexiones para la del chasis y el altavoz del chasis a DUMMY altavoz esta base de conexiones. (SPK_PLED1 de 7 contactos) PLED+ (consulte la pág.1, N.º13 )
  • Seite 88 Cabezal de audio del panel Este cabezal se utiliza para PRESENCE# MIC_RET frontal conectar dispositivos de audio al OUT_RET (HD_AUDIO1 de 9-pines) panel de audio frontal. (consulte la pág. 1, nº 23) OUT2_L J_SENSE OUT2_R MIC2_R MIC2_L 1. El Audio de Alta Definición (HDA, en inglés) es compatible con el método de sensor de conectores, sin embargo, el cable del panel del chasis deberá...
  • Seite 89 B550M Phantom Gaming 4 Conector del ventilador de Esta placa base contiene un la CPU conector de ventilador (ventilador (CPU_FAN1 de 4-pines) silencioso) de CPU de 4 contactos. FAN_VOLTAGE CPU_F AN_SPEED (consulte la pág. 1, nº 2) Si tiene pensando conectar un...
  • Seite 90 Cabezales de LED RGB Estas dos bases de conexiones (RGB_LED1 de RGB se utilizan para conectar 4 contactos) el alargador de LED RGB que (consulte la pág. 1, nº 5) permite a los usuarios elegir entre varios efectos de iluminación de LED.

  • Seite 91: Комплект Поставки

    веб-сайте ASRock также можно найти самый последний перечень поддерживаемых VGA- карт и ЦП. Веб-сайт ASRock http://www.asrock.com. 1.1 Комплект поставки • Материнская плата ASRock B550M Phantom Gaming 4 (форм-фактор Micro ATX) • Краткое руководство по установке ASRock B550M Phantom Gaming 4 • Диск с ПО ASRock B550M Phantom Gaming 4 • 1 экран...

  • Seite 92: Технические Характеристики

    2667/2400/2133 с ECC и без ECC, небуферизованной памяти* * Дополнительная информация представлена в Списке совместимой памяти (Memory Support List) на веб-сайте ASRock. (http://www.asrock.com/) * Максимальные поддерживаемые частоты DDR4 UDIMM см на стр. 22. • Максимальный объем ОЗУ: 128 ГБ • Поддержка модулей памяти XMP (Extreme Memory Profile)
  • Seite 93 B550M Phantom Gaming 4 ЦП серии AMD Ryzen (Matisse) Слоты расширения • 2 x PCI Express x16 гнезд (PCIE1: режим Gen4x16; PCIE3: режим Gen3 x4)* AMD Ryzen series APUs (Renoir) • 2 x PCI Express x16 гнезд (PCIE1: режим Gen3x16; PCIE3: режим...
  • Seite 94 (64 Гбит/с) (с Matisse) или Gen3 x4 (32 Гбит/с) (с Renoir)* • 1 x слот M.2 (M2_2), поддерживает модуль M.2 SATA3 типа 2280 с пропускной способностью 6,0 Гбит/с и модуль M.2 PCI Express до версии Gen3 x2 (16 Гбит/с)* * Поддерживаются в качестве загрузочных SSD-диски типа NVMe * Поддерживается комплект ASRock U.2...
  • Seite 95 B550M Phantom Gaming 4 Разъемы • 1 колодка SPI ТРМ • 1 колодка светодиодного индикатора питания и корпусного динамика • 2 колодки для подключения светодиодной RGB-подсветки * Поддерживается светодиодная лента (максимум 12 В/3 А, суммарной мощностью до 36 Вт) • 2 колодки адресуемой светодиодной подсветки...
  • Seite 96 • FCC, CE • Совместимость с ErP/EuP (необходим блок питания, соответствующий стандарту ErP/EuP) * С дополнительной информацией об изделии можно ознакомиться на веб-сайте: http://www.asrock.com Следует учитывать, что разгон процессора, включая изменение настроек BIOS, применение технологии Untied Overclocking и использование инструментов разгона...
  • Seite 97 B550M Phantom Gaming 4 1.3 Установка перемычек Установка перемычек показана на рисунке. При установке перемычки-колпачка на контакты перемычка «замкнута». Если перемычка-колпачок на контакты не установлена, перемычка «разомкнута». Перемычка сброса Замкнута: Сброс настроек настроек CMOS CMOS 2-контактная (CLRCMOS1) Разомкнута: По умолчанию...
  • Seite 98 1.4 Колодки и разъемы, расположенные на системной плате Расположенные на системной плате колодки и разъемы НЕ являются перемычками. НЕ устанавливайте на эти колодки и разъемы перемычки-колпачки. Установка перемычек- колпачков на эти колодки и разъемы может вызвать неустранимое повреждение системной платы. Колодка...
  • Seite 99 B550M Phantom Gaming 4 Колодка светодиодного Предназначена для SPEAKER DUMMY индикатора питания и подключения светодиодного DUMMY динамика корпуса индикатора питания и (7-контактная, динамика корпуса. SPK_PLED1) PLED+ (см. стр. 1, № 13 ) PLED+ PLED- Разъемы Serial ATA3 Эти четыре разъема...
  • Seite 100 Аудиоколодка передней Эта колодка предназначена для PRESENCE# MIC_RET панели подключения аудиоустройств к OUT_RET (9-контактов, передней аудиопанели. HD_AUDIO1) OUT2_L (см. стр. 1, № 23) J_SENSE OUT2_R MIC2_R MIC2_L 1. Аудиосистема высокого разрешения поддерживает функцию распознавания разъема, но для е правильной работы необходимо, чтобы провод панели корпуса поддерживал передачу...
  • Seite 101 B550M Phantom Gaming 4 Разъем вентилятора Эта материнская плата снабжена охлаждения процессора 4-контактным разъемом для (4-контакта, CPU_FAN1) малошумящего вентилятора ЦП. FAN_VOLTAGE CPU_F AN_SPEED (см. стр. 1, № 2) Если вы собираетесь подключить FAN_SPEED_CONTROL 3-контактный вентилятор охлаждения процессора, подключайте его к контактам 1-3.
  • Seite 102 Колодки для подключения Эти две колодки для RGB- светодиодной RGB- подсветки служат для подсветки. подключения удлинительного (4-контактная, RGB_LED1) кабеля светодиодной RGB- (см. стр. 1, № 5) подсветки, которая позволяет реализовать различные световые эффекты. Внимание! Категорически запрещается подключать кабель светодиодной RGB-подсветки (4-контактная, RGB_LED2) с...

  • Seite 103: Conteúdo Da Embalagem

    Caso ocorram modificações a esta documentação, a versão atualizada estará disponível no site da ASRock sem aviso prévio. Se precisar de assistência técnica relacionada a esta placa principal, visite o nosso site para obter informações específicas sobre o modelo que estiver utilizando.

  • Seite 104: Especificações

    3200/2933/2667/2400/2133 ECC & não-ECC, memória sem buffer* * Por favor, consulte a Lista de Suporte de Memória no site da ASRock para obter mais informação. (http://www.asrock.com/) * Por favor consulte a página 22 para suporte de frequência máxima DDR4 UDIMM.
  • Seite 105 B550M Phantom Gaming 4 CPUs AMD séries Ryzen (Matisse) Slot de expansão • 2 x Slot PCI Express x16 (PCIE1: modo Gen4x16; PCIE3: modo Gen3 x4)* AMD Ryzen série APUs (Renoir) • 2 x Slot PCI Express x16 (PCIE1: modo Gen3x16; PCIE3: modo Gen3 x4)* * Suporta NVMe SSD nos discos de inicialização...
  • Seite 106 M.2 SATA3 6,0 Gb/s e módulo M.2 PCI Express até Gen3 x2 (16 Gb/s)* * Suporta NVMe SSD nos discos de inicialização * Suporta Kit U.2 ASRock Conector • 1 x Plataforma SPI TPM • 1 x LED de alimentação e Cabeçote de Autofalante • 2 x Cabeçotes de LED RGB...
  • Seite 107 B550M Phantom Gaming 4 • 3 x Conectores de Ventilador de Chassi/Ventilador da Bomba de Água (4 pinos) (Controle de Velocidade de Ventoinha Inteligente) * O Ventilador de Chassi/Ventilador da Bomba de Água suporta o ventilador de refrigerador a água de 2A máximo (24W) potência do ventilador.
  • Seite 108 * Para obter informações detalhadas sobre o produto, por favor, visite o nosso site: http://www.asrock.com Por favor, observe que existe um certo risco envolvendo overclocking, incluindo o ajuste das definições na BIOS, a aplicação de tecnologia Untied Overclocking ou a utilização de ferramentas de overclocking de terceiros.
  • Seite 109 B550M Phantom Gaming 4 1.3 Configuração dos jumpers A imagem abaixo mostra como os jumpers são configurados. Quando a tampa do jumper é colocada nos pinos, o jumper é "Curto". Se não for colocada uma tampa de jumper nos pinos, o jumper é...
  • Seite 110 1.4 Suportes e conectores onboard Os conectores e suportes onboard NÃO são jumpers. NÃO coloque tampas de jumpers sobre estes terminais e conectores. Colocar tampas de jumpers sobre os terminais e conectores irá causar danos permanentes à placa-mãe. Suporte do painel de sistema Ligue o botão de alimentação, PLED+ PLED-...
  • Seite 111 B550M Phantom Gaming 4 LED de alimentação e Conecte o LED de alimentação SPEAKER DUMMY Cabeçote de Autofalante do chassi e o autofalante do DUMMY (SPK_PLED1 de 7 pinos) chassi a este cabeçote. (ver p.1, N.º 13) PLED+ PLED+ PLED- Conectores série ATA3...
  • Seite 112 Suporte de áudio do painel Este suporte destina-se à PRESENCE# MIC_RET frontal conexão dos dispositivos de OUT_RET (HD_AUDIO1 de 9 pinos) áudio no painel de áudio frontal. (ver p.1, N.º 23) OUT2_L J_SENSE OUT2_R MIC2_R MIC2_L 1. O Áudio de alta definição suporta Sensor de Adaptador, mas o fio do painel no chassi deverá suportar HDA para funcionar corretamente.
  • Seite 113 B550M Phantom Gaming 4 Conector da Ventoinha da Esta placa mãe inclui um conector de ventilador da CPU (CPU_FAN1 de 4 pinos) (Ventilador silencioso) de 4 FAN_VOLTAGE CPU_F AN_SPEED (ver p.1, N.º 2) pinos. Se você pretende conectar FAN_SPEED_CONTROL um ventilador da CPU de 3 pinos, por favor, conecte-o ao Pino 1-3.
  • Seite 114 Cabeçotes de LED RGB Estes dois cabeçotes RGB são (RGB_LED1 de 4 pinos) usados para conectar o cabo (ver p.1, N.º 5) de extensão de LED RGB que permite aos usuários escolher entre vários efeitos de iluminação LED. Atenção: Nunca instale o cabo RGB LED na orientação errada;...

  • Seite 115: Zawartość Opakowania

    W przypadku jakichkolwiek modyfikacji tej dokumentacji, zaktualizowana wersja będzie dostępna na stronie internetowej ASRock, bez dalszego powiadomienia. Jeśli wymagana jest pomoc techniczna w odniesieniu do tej płyty głównej, należy odwiedzić stronę internetową w celu uzyskania specyficznych informacji o używanym modelu.
  • Seite 116 4133(OC)/4000 (OC)/3866(OC)/3800(OC)/3733(OC)/ 3600(OC)/3466 (OC)/3200/2933/2667/2400/2133 ECC i nie-ECC* * Sprawdź listę obsługiwanej pamięci na stronie internetowej ASRock w celu uzyskania dalszych informacji. (http://www.asrock.com/) * Sprawdź stronę 22 w celu uzyskania informacji o maksymalnej obsługiwanej częstotliwości DDR4 UDIMM. • Maks. wielkość pamięci systemowej: 128GB • Obsługa modułów pamięci Extreme Memory Profile (XMP)
  • Seite 117 B550M Phantom Gaming 4 Procesor serii AMD Ryzen (Matisse) Gniazdo rozszerzenia • 2 x gniazda PCI Express x 16 (tryb PCIE1: tryb Gen4x16; PCIE3: tryb Gen3 x4)* Seria APU AMD Ryzen (Renoir) • 2 x gniazda PCI Express x 16 (tryb PCIE1: tryb Gen3x16;...
  • Seite 118 M.2 SATA3 6,0 Gb/s i modułu M.2 PCI Express do Gen3 x2 (16 Gb/s)* * Obsługa SSD NVMe, jako dysków rozruchowych * Obsługa ASRock U.2 Kit Złącze • 1 x złącze główkowe SPI TPM • 1 x dioda LED zasilania i złącze główkowe głośnika • 2 x złącza główkowe LED RGB...
  • Seite 119 B550M Phantom Gaming 4 • 3 x złącza wentylatora obudowy/pompy wodnej (4-pinowe) (Inteligentne sterowanie prędkością obrotową wentylatora) * Złącze wentylatora obudowy/pompy wodnej obsługuje wentylator układu chłodzenia maksymalnym prądem zasilania wentylatora 2A (24W). * CHA_FAN1/WP, CHA_FAN2/WP i CHA_FAN3/WP może automatycznie wykrywać, jeśli używany jest wentylator 3-pinowy lub 4-pinowy.
  • Seite 120 * Dla uzyskania szczegółowej informacji o produkcie, należy odwiedzić naszą stronę internetową: http://www.asrock.com Należy pamiętać, że przetaktowywanie jest związane z pewnym ryzykiem, włącznie z regulacją ustawień w BIOS, zastosowaniem Untied Overclocking Technology lub używaniem narzędzi przetaktowywania innych firm. Przetaktowywanie może wpływać na stabilność systemu lub nawet powodować...
  • Seite 121 B550M Phantom Gaming 4 1.3 Ustawienia zworek Ta ilustracja pokazuje ustawienia zworek. Po umieszczeniu nasadki zworki na pinach, zworka jest “Zwarta”. Jeśli nasadka zworki nie jest umieszczona na pinach, zworka jest “Otwarta”. Zworka usuwania danych Zwarcie: Usunięcie danych z z pamięci CMOS pamięci CMOS...
  • Seite 122 1.4 Wbudowane złącza główkowe i inne złącza Wbudowane złącza główkowe i inne złącza są bezzworkowe. NIE należy umieszczać zworek nad tymi złączami główkowymi i złączami. Umieszczanie zworek nad złączami główkowymi i złączami spowoduje trwałe uszkodzenie płyty głównej. Złącze główkowe na panelu Do tego złącza główkowego PLED+ PLED-...
  • Seite 123 B550M Phantom Gaming 4 Dioda LED zasilania i złącze Podłącz to tego złącza SPEAKER DUMMY główkowe głośnika główkowego diodę LED zasilania DUMMY (7-pinowe SPK_PLED1) obudowy i głośnik obudowy. (sprawdź s.1, Nr 13) PLED+ PLED+ PLED- Złącza Serial ATA3 Te cztery złącza SATA3 (SATA3_1: obsługują...
  • Seite 124 Złącze główkowe audio To złącze główkowe służy do PRESENCE# MIC_RET panelu przedniego podłączania urządzeń audio do OUT_RET (9-pinowe HD_AUDIO1) przedniego panelu audio. (sprawdź s.1, Nr 23) OUT2_L J_SENSE OUT2_R MIC2_R MIC2_L 1. High Definition Audio obsługuje wykrywanie gniazda, ale aby działać prawidłowo przewód panelu na obudowie musi obsługiwać...
  • Seite 125 B550M Phantom Gaming 4 Złącze wentylatora CPU Ta płyta główna udostępnia (4-pinowe CPU_FAN1) 4-pinowe złącze wentylatora (sprawdź s.1, Nr 2) CPU (Cichy wentylator). Jeśli FAN_VOLTAGE CPU_F AN_SPEED planowane jest podłączenie FAN_SPEED_CONTROL 3-pinowego wentylatora CPU, należy je podłączyć do pinów 1-3.
  • Seite 126 Złącza główkowe LED RGB Te złącza główkowe RGB (4-pinowe RGB_LED1) są używane do podłączenia (sprawdź s.1, Nr 5) przedłużacza LED RGB, który umożliwia użytkownikom wybór spośród różnych efektów światła LED. Ostrzeżenie: Nigdy nie należy instalować kabla LED RGB w (4-pinowe RGB_LED2) 12V G R nieprawidłowym kierunku;...
  • Seite 127 설계를 제공합니다 . 마더보드 규격과 BIOS 소프트웨어를 업데이트할 수도 있기 때문에 , 이 문서의 내용은 예고 없이 변경될 수 있습니다 . 이 설명서가 변경될 경우 , 업데이트된 버전은 ASRock 의 웹사이트에서 추가 통지 없이 제공됩니다 . 이 마더보드와 관련하여 기술적 지원이 필요한...
  • Seite 128 4333(OC)/4266(OC)/4200(OC)/4133(OC)/4000(OC)/ 3866(OC)/3800(OC)/3733(OC)/3600(OC)/3466(OC)/ 3200/2933/2667/2400/2133 및 비 ECC, 비버퍼링 메모리를 지원합니다 * * 추가 정보를 원하시면 ASRock 웹사이트에 있는 메모리 지원 목록을 참조하십시오 . (http://www.asrock.com/) * DDR4 UDIMM 최대 주파수 지원은 22 페이지를 참조하십시오 . • 시스템 메모리 최대 용량 : 128GB •...
  • Seite 129 B550M Phantom Gaming 4 AMD Ryzen 시리즈 CPU (Matisse) 확장 슬롯 • PCI Express x16 슬롯 2 개 (PCIE1: Gen4x16 모드 , PCIE3: Gen3x4 모드 )* AMD Ryzen 시리즈 APU (Renoir) • PCI Express x16 슬롯 2 개 (PCIE1: Gen3x16 모드 , PCIE3: Gen3x4 모드...
  • Seite 130 모듈 및 Gen3 M.2 PCI Express 모듈을 2 개 (16 Gb/s) 까지 지원 * * NVMe SSD 를 부팅 디스크로 사용 가능하도록 지원 * ASRock U.2 키트 지원 • SPI TPM 헤더 1 개 커넥터 • 전원 LED 및 스피커 헤더 1 개...
  • Seite 131 B550M Phantom Gaming 4 • 섀시 / 워터 펌프 팬 커넥터 (4 핀 ) 3 개 ( 스마트 팬 속도 제어 ) * 섀시 / 워터 펌프 팬은 팬 전력이 최대 2A(24W) 인 수냉식 쿨러 팬을 지원합니다 . * 3 핀 또는 4 핀 팬이 사용 중인 경우 , CHA_FAN1/WP, CHA_FAN2/WP 과...
  • Seite 132 * 자세한 제품 정보에 대해서는 당사 웹사이트를 참조하십시오 : http://www.asrock.com BIOS 설정을 조정하거나 Untied Overclocking Technology 를 적용하거나 타업체의 오버클로킹 도구를 사용하는 것을 포함하는 오버클로킹에는 어느 정도의 위험이 따른다는 것을 유념하십시오 . 오버클로킹은 시스템 안정성에 영향을 주거나 심지어 시스템의 구성 요소와 장치에 손상을 입힐 수도 있습니다 . 오버클로킹은 사용자 스스로...
  • Seite 133 B550M Phantom Gaming 4 1.3 점퍼 설정 그림은 점퍼를 어떻게 설정하는지 보여줍니다 . 점퍼 캡을 핀에 씌우면 점퍼가 “단락” 됩니다 . 점퍼 캡을 핀에 씌우지 않으면 점퍼가 “단선”됩니다 . Clear CMOS 점퍼 단락 : Clear CMOS (CLRCMOS1) 단선 : 기본값...
  • Seite 134 1.4 온보드 헤더 및 커넥터 온보드 헤더와 커넥터는 점퍼가 아닙니다 . 점퍼 캡을 온보드 헤더와 커넥터에 씌우지 마십시오 . 점퍼 캡을 온보드 헤더와 커넥터에 씌우면 마더보드가 영구적으로 손상됩니다 . 섀시의 전원 버튼 , 리셋 버튼 , 시스템 패널 헤더 PLED+ PLED- (9 핀...
  • Seite 135 B550M Phantom Gaming 4 전원 LED 및 스피커 헤더 SPEAKER 섀시 전원 LED 와 섀시 DUMMY (7 핀 SPK_PLED1) 스피커를 이 헤더에 DUMMY (1 페이지 , 13 번 항목 참조 ) 연결하십시오 . PLED+ PLED+ PLED- 시리얼 ATA3 커넥터 이들 네 개의 SATA3 커넥터는...
  • Seite 136 전면 패널 오디오 헤더 이 헤더는 오디오 장치를 전면 PRESENCE# MIC_RET (9 핀 HD_AUDIO1) 오디오 패널에 연결하는 데 OUT_RET (1 페이지 , 23 번 항목 참조 ) 사용됩니다 . OUT2_L J_SENSE OUT2_R MIC2_R MIC2_L 1. 고음질 오디오는 잭 감지를 지원하지만 올바르게 작동하려면 섀시의 패널 와이어가 HDA 를...
  • Seite 137 B550M Phantom Gaming 4 CPU 팬 커넥터 이 마더보드에는 4 핀 CPU (4 핀 CPU_FAN1) 팬 ( 저소음 팬 ) 커넥터가 (1 페이지 , 2 번 항목 참조 ) 탑재되어 있습니다 . 3 핀 CPU FAN_VOLTAGE CPU_F AN_SPEED FAN_SPEED_CONTROL 팬을 연결하려는 경우 핀...
  • Seite 138 RGB LED 헤더 이 2 개의 RGB 헤더는 다양한 (4 핀 RGB_LED1) LED 조명 효과를 선택할 수 (1 페이지 , 5 번 항목 참조 ) 있는 RGB LED 연장 케이블을 연결하는 데 사용됩니다 . 주의 : RGB LED 케이블을 잘못된 방향으로 설치하지 마십시오...
  • Seite 139 VGA カードおよび CPU サポート一覧もご覧になれます。 ASRock ウェブサイ ト http://www.asrock.com. 1.1 パッケージの内容 • ASRock B550M Phantom Gaming 4 マザーボード （マイクロ ATX フォームファクター） • ASRock B550M Phantom Gaming 4 クイックインストールガイ ド • ASRock B550M Phantom Gaming 4 サポート CD • 1 x I/O パネルシールド...
  • Seite 140 • AMD Ryzen シリーズ APU (Renoir) は、 DDR4 4733+(OC)/ 4666(OC)/4600(OC)/4533(OC)/4466(OC)/4400(OC)/ 4333(OC)/4266(OC)/4200(OC)/4133(OC)/4000(OC)/ 3866(OC)/3800(OC)/3733(OC)/3600(OC)/3466(OC)/ 3200/2933/2667/2400/2133 ECC および非 ECC、 アンバッファー ドメモリに対応します * * 詳細については、 ASRock ウェブサイ トのメモリーサポート一覧 を参照してく ださい。 (http://www.asrock.com/) * DDR4 UDIMM 最大周波数サポートについては 22 ページを参 照してく ださい。 • システムメモリの最大容量 ： 128GB • Extreme Memory Pro le (XMP) メモリモジュールに対応します...
  • Seite 141 B550M Phantom Gaming 4 AMD Ryzen シリーズ CPU (Matisse) 拡張スロッ ト • 2 x PCI Express x16 スロッ ト （PCIE1: Gen4x16 モード、 PCIE3: Gen3x4 モード） * AMD Ryzen シリーズ APU (Renoir) • 2 x PCI Express x16 スロッ ト （PCIE1: Gen3x16 モード、...
  • Seite 142 • 1 x M.2 ソケッ ト (M2_2)、 M Key タイプ 2280 M.2 SATA3 6.0 Gb/s モジュールと最大 Gen3 x2 (16 Gb/s) までの M.2 PCI Express モジュールに対応 * * 起動ディスクとして NVMe SSD に対応 * ASRock U.2 キッ トに対応 • 1 x SPI TPM ヘッダー コネクタ • 1 x 電源 LED とスピーカーヘッダー...
  • Seite 143 B550M Phantom Gaming 4 • 3 x シャーシ / ウォーターポンプファンコネクタ （4 ピン） （ スマー トファン速度制御） * シャーシ / ウォーターポンプファンは最大 2A (24W) の出力のウ ォータークーラーに対応します。 * CHA_FAN1/WP、 CHA_FAN2/WP および CHA_FAN3/WP は 3 ピンまたは 4 ピンファンが使用されているかどうかを自動検出で きます。 • 1 x 24 ピン ATX 電源コネクタ...
  • Seite 144 * 商品詳細については、 当社ウェブサイ トをご覧く ださい。 http://www.asrock.com BIOS 設定の調整、 アンタイ ドオーバークロックテク ノロジーの適用、 サードパーティのオー バークロックツールの使用などを含む、 オーバークロックには、 一定のリスクを伴いますので ご注意く ださい。 オーバークロックするとシステムが不安定になったり、 システムのコンポー ネントやデバイスが破損するこ とがあります。 ご自分の責任で行ってく ださい。 弊社では、 オー バークロックによる破損の責任は負いかねますのでご了承く ださい。...
  • Seite 145 B550M Phantom Gaming 4 1.3 ジャンパー設定 このイラストは、 ジャンパーの設定方法を示しています。 ジャンパーキャップがピンに被 さっていると、 ジャンパーは 「ショート」 です。 ジャンパーキャップがピンに被さっていない 場合には、 ジャンパーは 「オープン」 です。 CMOS クリアジャンパー ショート ： CMOS のク リア オープン ： デフォルト (CLRCMOS1) 2 ピンジャンパー （p.1、 No. 20 参照） CLRCMOS1 は、 CMOS のデータをクリアするこ とができます。 CMOS のデータには、...
  • Seite 146 1.4 オンボードのヘッダーとコネクタ オンボードヘッダーとコネクタはジャンパーではありません。 これらヘッダーとコネクタには ジャンパーキャップを被せないでく ださい。 ヘッダーおよびコネクタにジャンパーキャップを 被せると、 マザーボードに物理損傷が起こるこ とがあります。 システムパネルヘッダー 電源ボタンを接続し、 ボタンを PLED+ PLED- （9 ピン PANEL1） リセッ トし、 下記のピン割り当て PWRBTN# （p.1、 No. 12 参照） に従って、 シャーシのシステムス テータス表示ランプをこのヘッ RESET# ダーにセッ トします。 ケーブル HDLED- を接続するときには、 ピンの＋ HDLED+ と−に気をつけてく ださい。 PWRBTN （電源ボタン） ： シャーシ前面パネルの電源ボタンに接続してく...
  • Seite 147 B550M Phantom Gaming 4 電源 LED とスピーカーヘ シャーシ電源 LED とシャーシス SPEAKER DUMMY ッダー ピーカーをこのヘッダーに接続 DUMMY （7 ピン SPK_PLED1） してく ださい。 （p.1、 No. 13 参照） PLED+ PLED+ PLED- シリアル ATA3 コネクタ これら 4 つの SATA3 コネクター （SATA3_1: は、 最高 6.0 Gb/s のデータ転送...
  • Seite 148 フロントパネルオーディオ このヘッダーは、 フロントオー PRESENCE# MIC_RET ヘッダー ディオパネルにオーディオデバ OUT_RET （9 ピン HD_AUDIO1） イスを接続するためのものです。 （p.1、 No. 23 参照） OUT2_L J_SENSE OUT2_R MIC2_R MIC2_L 1. ハイディフィニションオーディオはジャックセンシングをサポートしていますが、 正しく機能 するためには、 シャーシのパネルワイヤーが HDA をサポートしているこ とが必要です。 お 使いのシステムを取り付けるには、 当社のマニュアルおよびシャーシのマニュアルの指示 に従ってく ださい。 2. ACʼ97 オーディオパネルを使用する場合には、 次のステップで、 前面パネルオーディオヘッ ダーに取り付けてく ださい。 A.
  • Seite 149 B550M Phantom Gaming 4 CPU ファンコネクタ このマザーボードは 4 ピン CPU （4 ピン CPU_FAN1） ファン （静音ファン） コネクタ （p.1、 No. 2 参照） が装備されています。 3 ピンの FAN_VOLTAGE CPU_F AN_SPEED CPUファンを接続する場合には、 FAN_SPEED_CONTROL ピン 1-3 に接続してく ださい。 ATX 電源コネクタ このマザーボードは 24 ピン （24 ピン ATXPWR1）...
  • Seite 150 RGB LED ヘッダー これら 2 つの RGB ヘッダーを使 （4 ピン RGB_LED1） 用して RGB LED 延長ケーブル （p.1、 No. 5 参照） を接続すれば、 ユーザーはさま ざまな LED ライティ ング効果を 選択できます。 注意：RGB LED ケーブルは間 違った方向に取り付けないでく （4 ピン RGB_LED2） ださい。 間違った方向に取り付け 12V G R （p.1、 No. 22 参照） るとケーブルが破損するこ...
  • Seite 151 通知。如果您需要与此主板相关的技术支持，请访问我们的网站以具体了解所用型号的 信息。您也可以在华擎网站上找到最新 VGA 卡和 CPU 支持列表。华擎网站 http://www.asrock.com。 1.1 包装清单 • 华擎 B550M Phantom Gaming 4 主板（Micro ATX 规格尺寸） • 华擎 B550M Phantom Gaming 4 快速安装指南 • 华擎 B550M Phantom Gaming 4 支持光盘 • 1 x I/O 面板 • 2 x 串行 ATA (SATA) 数据线（选购）...
  • Seite 152 • AMD Ryzen 系列 APU (Renoir) 支持 DDR4 4733+(OC)/ 4666(OC)/4600(OC)/4533(OC)/4466(OC)/4400(OC)/ 4333(OC)/4266(OC)/4200(OC)/4133(OC)/4000(OC)/ 3866(OC)/3800(OC)/3733(OC)/3600(OC)/3466(OC)/ 3200/2933/2667/2400/2133 ECC 及非 ECC，非缓冲内存 * * 请参阅华擎网站上的 Memory Support List（内存支持列表） 了解详情。(http://www.asrock.com/) * 请参考第 22 页了解 DDR4 UDIMM 最大支持频率。 • 支持系统内存最大容量：128GB • 支持 Extreme Memory Pro le (XMP) 内存模块 • DIMM 插槽中 15 μ 金触点...
  • Seite 153 B550M Phantom Gaming 4 扩充槽 AMD Ryzen 系列 CPU (Matisse) • 2 x PCI Express x16 槽（PCIE1: Gen4x16 模式； PCIE3: Gen3x4 模式）* AMD Ryzen 系列 APU (Renoir) • 2 x PCI Express x16 槽（PCIE1: Gen3x16 模式； PCIE3: Gen3x4 模式）* * 支持 NVMe SSD 用作启动盘...
  • Seite 154 • PCIE x1 Gigabit LAN 10/100/1000 Mb/s • Realtek RTL8111H • 支持 Wake-On-LAN（网上唤醒） • 支持雷电 /ESD 保护 • 支持高能效以太网 802.3az • 支持 PXE 后面板 I/O • 1 x PS/2 鼠标 / 键盘端口 • 1 x HDMI 端口 • 1 x DisplayPort 1.4 •...
  • Seite 155 B550M Phantom Gaming 4 • 3 x 机箱 / 水泵风扇接口（4 针）（智能风扇速度控制） * 机箱 / 水泵风扇支持最高 2A (24W) 功率的水冷风扇。 * CHA_FAN1/WP、CHA_FAN2/WP 和 CHA_FAN3/WP 可以自 动检测 3 针脚或 4 针脚风扇是否在使用。 • 1 x 24 针 ATX 电源接口 • 1 x 8 针 12V 电源接口...
  • Seite 156 * 有关详细产品信息，请访问我们的网站：http://www.asrock.com 须认识到超频会有一定风险，包括调整 BIOS 设置，应用“自由超频技术”，或使用第三 方超频工具。超频可能会影响到系统的稳定性，甚至对系统的组件和设备造成损坏。执 行这项工作您应自担风险和费用。我们对由于超频而造成的损坏概不负责。...
  • Seite 157 B550M Phantom Gaming 4 1.3 跳线设置 此图显示如何设置跳线。将跳线帽装到这些针脚上时，跳线“短接”。如果这些针脚 上没有装跳线帽，跳线“开路”。 清除 CMOS 跳线 短接：清除 CMOS (CLRCMOS1) 开路：默认 2 针跳线 （参见第 1 页，第 20 个） CLRCMOS1 允许您清除 CMOS 中的数据。CMOS 中的数据包括系统设置信息，如系 统密码、日期、时间和系统设置参数。要清除和重置系统参数为默认设置，请关闭 计算机，拔下电源线插头，然后使用跳线帽短接 CLRCMOS1 上的针脚 3 秒。请记住 在清除 CMOS 后取下跳线帽。如果您需要在刚完成 BIOS 更新后清除 CMOS，则必 须先启动系统，并在关闭后再执行清除 CMOS 操作。...
  • Seite 158 1.4 板载接脚和接口 板载接脚和接口不是跳线。不要将跳线帽装到这些接脚和接口上。将跳线帽装到这些接 脚和接口上将会对主板造成永久性损坏。 系统面板接头 按照下面的针脚分配，将机箱 PLED+ PLED- （9 针 PANEL1） PWRBTN# 上的电源按钮、重置按钮和系 （见第 1 页，第 12 个） 统状态指示灯连接到此接脚。 在连接线缆前请记下正负针 RESET# 脚。 HDLED- HDLED+ PWRBTN（电源按钮）: 连接到机箱前面板上的电源按钮。您可以配置使用电源按钮关闭系统的方式。 RESET（重置按钮）: 连接到机箱前面板上的重置按钮。如果计算机死机，无法执行正常重新启动，按重置按钮 重新启动计算机。 PLED（系统电源 LED）: 连接到机箱前面板上的电源状态指示灯。系统操作操作时，此 LED 亮起。系统处在 S1/S3 睡眠状态时，此 LED 闪烁。系统处在 S4 睡眠状态或关机 (S5) 时，此 LED 熄灭。 HDLED（硬盘活动...
  • Seite 159 B550M Phantom Gaming 4 电源 LED 和扬声器接脚 请将机箱电源 LED 和机箱扬 SPEAKER DUMMY （7 针 SPK_PLED1） 声器连接到此接脚。 DUMMY （参见第 1 页，第 13 个） PLED+ PLED+ PLED- 串行 ATA3 接口 这四个 SATA3 接口支持最高 6.0 Gb/s 数据传输速率的内部 （SATA3_1: 见第 1 页，第 10 个）...
  • Seite 160 前面板音频接头 此接头用于将音频设备连接到 PRESENCE# MIC_RET （9 针 HD_AUDIO1） 前音频面板。 OUT_RET （见第 1 页，第 23 个） OUT2_L J_SENSE OUT2_R MIC2_R MIC2_L 1. 高清音频支持插孔感测，但机箱上的面板连线必须支持 HDA 才能正常工作。请按照我 们的手册和机箱手册的说明安装系统。 2. 如果您使用 AC’97 音频面板，请按照以下步骤将它安装到前面板音频接脚： A. 将 Mic_IN (MIC) 连接到 MIC2_L。 B. 将 Audio_R (RIN) 连接到 OUT2_R，将 Audio_L (LIN) 连接到 OUT2_L。 C.
  • Seite 161 B550M Phantom Gaming 4 CPU 风扇接口 此主板提供 4 针 CPU 风扇（静 （4 针 CPU_FAN1） 音风扇）接口。如果您打算连 （见第 1 页，第 2 个） 接 3 针 CPU 风扇，请将它连 FAN_VOLTAGE CPU_F AN_SPEED 接到针脚 1-3。 FAN_SPEED_CONTROL ATX 电源接口 此主板提供 24 针 ATX 电源接 （24 针 ATXPWR1）...
  • Seite 162 RGB LED 接脚 这两个 RGB 接脚用于连接 RGB （4 针 RGB_LED1） LED 延长线，可让用户选择不 （见第 1 页，第 5 个） 同的 LED 灯光效果。 注意：RGB LED 线安装方向切 勿错误，否则，线缆会损坏。 * 请参考第 38 页了解这两个接 脚的详情。 （4 针 RGB_LED2） 12V G R （见第 1 页，第 22 个） 可寻址...
  • Seite 163 B550M Phantom Gaming 4 电子信息产品污染控制标示 依据中国发布的「电子信息产品污染控制管理办法」及 SJ/T 11364-2006「电子信息产 品污染控制标示要求」，电子信息产品应进行标示，藉以向消费者揭露产品中含有的 有毒有害物质或元素不致发生外泄或突变从而对环境造成污染或对人身、财产造成严 重损害的期限。依上述规定，您可于本产品之印刷电路板上看见图一之标示。图一中 之数字为产品之环保使用期限。由此可知此主板之环保使用期限为 10 年。 图一 有毒有害物质或元素的名称及含量说明 若您欲了解此产品的有毒有害物质或元素的名称及含量说明，请参照以下表格及说 明。 有害物质或元素 部件名称 铅 (Pb) 镉 (Cd) 汞 (Hg) 六价铬 (Cr(VI)) 多溴联苯 (PBB) 多溴二苯醚 (PBDE) 印刷电路板 及电子组件 外部信号连 接头及线材 O: 表示该有毒有害物质在该部件所有均质材料中的含量均在 SJ/T 11363-2006 标准规定...
  • Seite 164 本文件有任何修改，可至華擎網站逕行取得更新版本，不另外通知。若您需要與本主機 板相關的技術支援，請上我們的網站瞭解有關您使用機型的特定資訊。您也可以在華擎 網站找到最新的 VGA 卡及 CPU 支援清單。華擎網站 http://www.asrock.com。 1.1 包裝內容 • 華擎 B550M Phantom Gaming 4 主機板（Micro ATX 尺寸） • 華擎 B550M Phantom Gaming 4 快速安裝指南 • 華擎 B550M Phantom Gaming 4 支援光碟 • 1 x I/O 面板外罩 • 2 x Serial ATA (SATA) 資料纜線（選用）...
  • Seite 165 B550M Phantom Gaming 4 1.2 規格 • Micro ATX 尺寸 平台 • 固態電容設計 • 2oz 銅製 PCB • 支援第 3 代 AMD AM4 Ryzen ™ / 未來的 AMD Ryzen ™ 處理器 （3000 與 4000 系列處理器）* * 不相容於 AMD Ryzen ™ 5 3400G 與 Ryzen ™ 3 3200G •...
  • Seite 166 AMD Ryzen 系列 CPU (Matisse) 擴充插槽 • 2 x PCI Express x16 插槽（PCIE1：Gen4x16 模式；PCIE3： Gen3 x4 模式）* AMD Ryzen 系列 APU (Renoir) • 2 x PCI Express x16 插槽（PCIE1：Gen3x16 模式；PCIE3： Gen3 x4 模式）* * 支援 NVMe SSD 作為開機磁碟 • 1 x PCI Express 3.0 x1 插槽 •...
  • Seite 167 B550M Phantom Gaming 4 • PCIE x1 Gigabit LAN 10/100/1000 Mb/s • Realtek RTL8111H • 支援網路喚醒 • 支援雷擊／靜電保護 • 支援 802.3az EEE 節能乙太網路 • 支援 PXE 後面板 I/O • 1 x PS/2 滑鼠／鍵盤連接埠 • 1 x HDMI 連接埠 • 1 x DisplayPort 1.4 •...
  • Seite 168 • 3 x 機殼／水冷幫浦風扇接頭 (4-pin)（智慧型風扇速度控制） * 機殼／水冷幫浦風扇接頭支援最高 2A (24W) 風扇功率的水冷 風扇。 * 如果 3-pin 或 4-pin 風扇使用中，可自動偵測 CHA_FAN1/WP、CHA_FAN2/WP 和 CHA_FAN3/WP。 • 1 x 24 pin ATX 電源接頭 • 1 x 8 pin 12V 電源接頭 • 1 x 前面板音訊接頭 • 2 x USB 2.0 排針（支援 4 個 USB 2.0 連接埠） （支援靜電保護）...
  • Seite 169 B550M Phantom Gaming 4 * 如需產品詳細資訊，請上我們的網站：http://www.asrock.com 請務必理解，超頻可能產生某種程度的風險，其中包括調整 BIOS 中的設定、採用自由超 頻技術或使用協力廠商的超頻工具。超頻可能會影響您系統的穩定性，或者甚至會對您 系統的元件及裝置造成傷害。您應自行負擔超頻風險及成本。我們對於因超頻所造成的 可能損害概不負責。...
  • Seite 170 1.3 跳線設定 圖例顯示設定跳線的方式。當跳線帽套在針腳上時，該跳線為「短路」。若沒有跳線 帽套在針腳上，該跳線為「開啟」。 清除 CMOS 跳線 短路：清除 CMOS (CLRCMOS1) 開啟：預設 2-pin 跳線 （請參閱第 1 頁，編號 20） 您可利用 CLRCMOS1 清除 CMOS 中的資料。CMOS 中的資料包含系統設定資訊， 如系統密碼、日期、時間及系統設定參數。若要清除並重設系統參數為預設設定， 請先關閉電腦電源及拔下電源線，然後使用跳線蓋讓 CLRCMOS1 上的針腳短路約 3 秒。請牢記，務必在清除 CMOS 後取下跳線蓋。若您需在更新 BIOS 後立即清除 CMOS，則必須先重新啟動系統，然後於進行清除 CMOS 動作前關機。...
  • Seite 171 B550M Phantom Gaming 4 1.4 板載排針及接頭 板載排針及接頭都不是跳線。請勿將跳線帽套在這些排針及接頭上。將跳線帽套在排針 及接頭上，將造成主機板永久性的受損。 系統面板排針 請依照以下的針腳排列將機 PLED+ PLED- (9-pin PANEL1) PWRBTN# 殼上的電源按鈕、重設按鈕 （請參閱第 1 頁，編號 12） 及系統狀態指示燈連接至此 排針。在連接纜線之前請注 RESET# 意正負針腳。 HDLED- HDLED+ PWRBTN （電源按鈕） ： 連接至機殼前面板上的電源按鈕。您可設定使用電源按鈕關閉系統電源的方式。 RESET （重設按鈕） ： 接至機殼前面板上的重設按鈕。若電腦當機且無法執行正常重新啟動，按下重設按鈕即可 重新啟動電腦。 PLED （系統電源 LED） ： 連接至機殼前面板上的電源狀態指示燈。系統正在運作時，此 LED 會亮起。系統進入 S1/ S3 睡眠狀態時，LED 會持續閃爍。系統進入...
  • Seite 172 電源 LED 及喇叭排針 SPEAKER 請將機殼電源 LED 及機殼喇 DUMMY (7-pin SPK_PLED1) 叭連接至此排針。 DUMMY （請參閱第 1 頁，編號 13） PLED+ PLED+ PLED- Serial ATA3 接頭 這四組 SATA3 接頭皆支援內 部儲存裝置的 SATA 資料纜 （SATA3_1： 請參閱第 1 頁，編號 10） 線，最高可達 6.0 Gb/s 資料傳 （SATA3_2： 輸率。 請參閱第 1 頁，編號 9） （SATA3_3：...
  • Seite 173 B550M Phantom Gaming 4 前面板音訊排針 本排針適用於連接音訊裝置 PRESENCE# MIC_RET (9-pin HD_AUDIO1) 至前面板音訊。 OUT_RET （請參閱第 1 頁，編號 23） OUT2_L J_SENSE OUT2_R MIC2_R MIC2_L 1. 高解析度音訊支援智慧型音效介面偵測 (Jack Sensing)，但機殼上的面板線必須支援 HDA 才能正確運作。請依本手冊及機殼手冊說明安裝系統。 2. 若您使用 AC’97 音訊面板，請按照以下步驟安裝至前面板音訊排針： A. 將 Mic_IN (MIC) 連接至 MIC2_L。 B. 將 Audio_R (RIN) 連接至 OUT2_R 且將 Audio_L (LIN) 連接至 OUT2_L。...
  • Seite 174 CPU 風扇接頭 本主機板配備 4-Pin CPU 風扇 (4-pin CPU_FAN1) （靜音風扇）接頭。若您計 （請參閱第 1 頁，編號 2） 畫連接 3-Pin CPU 風扇，請接 FAN_VOLTAGE CPU_F AN_SPEED 至 Pin 1-3。 FAN_SPEED_CONTROL ATX 電源接頭 本主機板配備一組 24-pin (24-pin ATXPWR1) ATX 電源接頭。若要使用 （請參閱第 1 頁，編號 7） 20-pin ATX 電源供應器， 請插入 Pin 1 及 Pin 13。 ATX 12V 電源接頭...
  • Seite 175 B550M Phantom Gaming 4 RGB LED 排針 這兩個 RGB 排針用於連接 (4-pin RGB_LED1) RGB LED 延長線，可供使用 （請參閱第 1 頁，編號 5） 者選擇各種 LED 照明效果。 警告：切勿以錯誤方向安裝 RGB LED 纜線，否則纜線可 能損壞。 * 關於這兩種排針的詳細說 (4-pin RGB_LED2) 明，請參閱第 38 頁。 12V G R （請參閱第 1 頁，編號 22）...
  • Seite 176 & non-ECC, tanpa buffering DDR4 4733+(OC)/4666(OC)/ 4600(OC)/4533(OC)/4466(OC)/4400(OC)/4333(OC)/ 4266(OC)/4200(OC)/4133(OC)/4000(OC)/3866(OC)/ 3800(OC)/3733(OC)/3600(OC)/3466(OC)/3200/2933/ 2667/2400/2133* * Lihat Daftar Dukungan Memori di situs web ASRock untuk informasi selengkapnya. (http://www.asrock.com/) * Lihat halaman 22 untuk dukungan frekuensi maksimum DDR4 UDIMM. • Kapasitas maksimum memori sistem: 128GB • Mendukung modul memori Extreme Memory Profile (XMP)
  • Seite 177 B550M Phantom Gaming 4 CPU seri AMD Ryzen (Matisse) Slot Ekspansi • 2 x Slot PCI Express x16 (PCIE1: Gen4x16 mode; PCIE3: Gen3 x4 mode)* APU seri AMD Ryzen (Renoir) • 2 x Slot PCI Express x16 (PCIE1: Gen3x16 mode; PCIE3: Gen3...
  • Seite 178 M.2 SATA3 6,0 Gb/s dan modul M.2 PCI Express hingga Gen3 x2 (16 Gb/s)* * Mendukung SSD NVMe sebagai disk boot * Mendukung Kit U.2 ASRock Konektor • 1 x Header SPI TPM • 1 x Header LED Daya dan Speaker • 2 x Header LED RGB...
  • Seite 179 B550M Phantom Gaming 4 • 3 x Konektor Sasis/Kipas Pompa Air (4-pin) (Kontrol Kecepatan Kipas Pintar) * Chassis/Kipas Pompa Air mendukung kipas berpendingin air dengan daya kipas maksimum 2A (24W). * CHA_FAN1/WP, CHA_FAN2/WP, dan CHA_FAN3/WP dapat mendeteksi otomatis jika kipas 3-pin atau 4-pin sedang digunakan.
  • Seite 180 * Untuk informasi rinci tentang produk, kunjungi situs web kami: http://www.asrock.com Perlu diketahui, overclocking memiliki risiko tertentu, termasuk menyesuaikan pengaturan pada BIOS, menerapkan Teknologi Untied Overclocking, atau menggunakan alat bantu overclocking pihak ketiga. Overclocking dapat mempengaruhi stabilitas sistem, atau bahkan mengakibatkan kerusakan komponen dan perangkat sistem.

  • Seite 181: Contact Information

    Contact Information If you need to contact ASRock or want to know more about ASRock, you’re welcome to visit ASRock’s website at http://www.asrock.com; or you may contact your dealer for further information. For technical questions, please submit a support request form at https://event.asrock.com/tsd.asp...

  • Seite 182: Declaration Of Conformity

    13848 Magnolia Ave, Chino, CA91710 Phone/Fax No: +1-909-590-8308/+1-909-590-1026 hereby declares that the product Product Name : Motherboard B550M Phantom Gaming 4 Model Number : Conforms to the following speci cations: FCC Part 15, Subpart B, Unintentional Radiators Supplementary Information: is device complies with part 15 of the FCC Rules. Operation is subject to the...

  • Seite 183: Eu Declaration Of Conformity

    EU Declaration of Conformity For the following equipment: Motherboard (Product Name) B550M Phantom Gaming 4/ ASRock (Model Designation / Trade Name) ASRock Incorporation (Manufacturer Name) 2F., No.37, Sec. 2, Jhongyang S. Rd., Beitou District, Taipei City 112, Taiwan (R.O.C.) (Manufacturer Address) EMC —Directive 2014/30/EU (from April 20th, 2016)

Inhaltsverzeichnis
