Copyright©2021 ASRock INC. All rights reserved.
Copyright Notice:
No part of this documentation may be reproduced, transcribed, transmitted, or
translated in any language, in any form or by any means, except duplication of
documentation by the purchaser for backup purpose, without written consent of
ASRock Inc.
Products and corporate names appearing in this documentation may or may not
be registered trademarks or copyrights of their respective companies, and are used
only for identification or explanation and to the owners' benefit, without intent to
infringe.
Disclaimer:
Specifications and information contained in this documentation are furnished for
informational use only and subject to change without notice, and should not be
constructed as a commitment by ASRock. ASRock assumes no responsibility for
any errors or omissions that may appear in this documentation.
With respect to the contents of this documentation, ASRock does not provide
warranty of any kind, either expressed or implied, including but not limited to
the implied warranties or conditions of merchantability or fitness for a particular
purpose.
In no event shall ASRock, its directors, officers, employees, or agents be liable for
any indirect, special, incidental, or consequential damages (including damages for
loss of profits, loss of business, loss of data, interruption of business and the like),
even if ASRock has been advised of the possibility of such damages arising from any
defect or error in the documentation or product.
This device complies with Part 15 of the FCC Rules. Operation is subject to the following
two conditions:
(1) this device may not cause harmful interference, and
(2) this device must accept any interference received, including interference that
may cause undesired operation.
CALIFORNIA, USA ONLY
The Lithium battery adopted on this motherboard contains Perchlorate, a toxic substance
controlled in Perchlorate Best Management Practices (BMP) regulations passed by the
California Legislature. When you discard the Lithium battery in California, USA, please
follow the related regulations in advance.
"Perchlorate Material-special handling may apply, see www.dtsc.ca.gov/hazardouswaste/
perchlorate"
ASRock Website: http://www.asrock.com
Inhaltsverzeichnis
loading

Inhaltszusammenfassung für ASROCK B550M PG Riptide

  • Seite 15 B550M PG Riptide...
  • Seite 17 B550M PG Riptide...
  • Seite 19 B550M PG Riptide...
  • Seite 25 B550M PG Riptide Ryzen Series APUs (Cezanne): UDIMM Memory Slot Frequency (Mhz) 3200 3200 3200 3200 2933 SR/DR SR/DR 2667 SR/DR SR/DR SR/DR SR/DR 2667 Ryzen Series APUs (Renoir): UDIMM Memory Slot Frequency (Mhz) 3200 3200 3200 3200 2933 SR/DR...
  • Seite 48: Einleitung

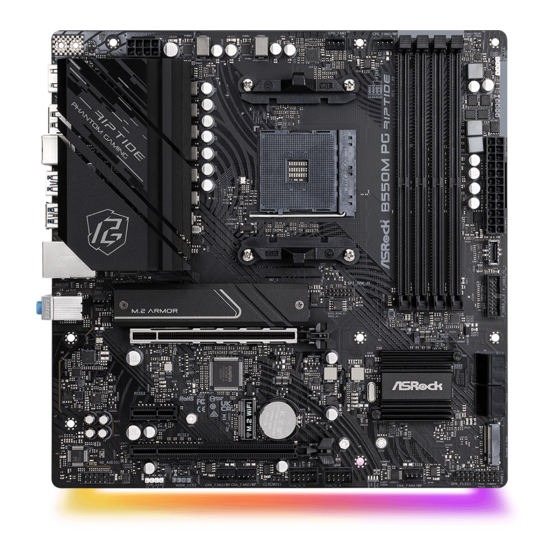

    1 Einleitung Vielen Dank, dass Sie sich für das ASRock B550M PG Riptide entschieden haben – ein zuverlässiges Motherboard, das konsequent unter der strengen Qualitätskontrolle von ASRock hergestellt wurde. Es liefert ausgezeichnete Leistung mit robustem Design, das ASRock Streben nach Qualität und Beständigkeit erfüllt.
  • Seite 49: Technische Daten

    B550M PG Riptide 1.2 Technische Daten • Micro-ATX-Formfaktor Plattform • Feststoffkondensator-Design Prozessor • Unterstützt AMD-AM4-Sockel für Desktop-Prozessoren der Serie Ryzen 3000, 3000G, 4000G, 5000 und 5000G* * Nicht kompatibel mit AMD Athlon Prozessoren. • Digi Power design • 8-Leistungsphasendesign Chipsatz • AMD B550...
  • Seite 50 * Weitere Informationen finden Sie in der Speicherkompatibilitätsliste auf der ASRock-Webseite. (http://www.asrock.com/) * Bitte zur Unterstützung von AMDs Non-XMP-Speicherfrequenz auf Seite 22. Weitere Einzelheiten finden Sie unter QVL auf der ASRock- Webseite. • Systemspeicher, max. Kapazität: 128GB • Unterstützt Extreme-Memory-Profile- (XMP) Speichermodule • 15-μ-Goldkontakt in DIMM-Steckplätze...
  • Seite 51 B550M PG Riptide • Unterstützt Auto-Lippensynchronizität, hohe Farbtiefe (12 bpc), xvYCC und HBR (Audio mit hoher Bitrate) mit HDMI 2.1-Port (konformer HDMI-Monitor erforderlich) • Unterstützt HDR (High Dynamic Range) mit HDMI 2.1 • Unterstützt HDCP 2.3 mit HDMI 2.1- und DisplayPort 1.4-Ports Unterstützt HDCP 2.2 mit HDMI 2.0-Port...
  • Seite 52: Anschluss

    (32 Gb/s) (mit Cezanne, Renoir, Pinnacle und Picasso)* • 1 x M.2-Sockel (M2_2, Key M), unterstützt Typ-2260/2280-SATA- III-6,0-Gb/s- und PCIe-Gen3x2- (16 Gb/s) Modi* * Unterstützt NVMe-SSD als Bootplatte * Unterstützt ASRock U.2-Kit RAID • Unterstützt RAID 0, RAID 1 und RAID 10 für SATA- Speichergeräte • Unterstützt RAID 0 und RAID 1 für M.2-NVMe-Speichergeräte...
  • Seite 53: Funktion

    • FCC, CE • ErP/EuP ready (ErP/EuP ready-Netzteil erforderlich) * Detaillierte Produktinformationen finden Sie auf unserer Webseite: http://www.asrock.com Bitte beachten Sie, dass mit einer Übertaktung, zu der die Anpassung von BIOS-Einstellungen, die Anwendung der Untied Overclocking Technology oder die Nutzung von Übertaktungswerkzeugen von Drittanbietern zählen, bestimmte Risiken verbunden sind.
  • Seite 54: Jumpereinstellung

    1.3 Jumpereinstellung Die Abbildung zeigt, wie die Jumper eingestellt werden. Wenn die Jumper-Kappe auf den Kontakten angebracht ist, ist der Jumper „kurzgeschlossen“. Wenn keine Jumper-Kappe auf den Kontakten angebracht ist, ist der Jumper „offen“. CMOS-löschen-Jumper Kurzgeschlossen: CMOS löschen (CLRCMOS1) Offen: Standard 2-poliger Jumper (siehe S.
  • Seite 55: Integrierte Stiftleisten Und Anschlüsse

    B550M PG Riptide 1.4 Integrierte Stiftleisten und Anschlüsse Integrierte Stiftleisten und Anschlüsse sind KEINE Jumper. Bringen Sie KEINE Jumper-Kappen an diesen Stiftleisten und Anschlüssen an. Durch Anbringen von Jumper-Kappen an diesen Stiftleisten und Anschlüssen können Sie das Motherboard dauerhaft beschädigen.
  • Seite 56 Serial-ATA-III- Diese vier SATA-III-Anschlüsse Anschlüsse unterstützen SATA-Datenkabel Winkel rechts: für interne Speichergeräte mit (SATA3_4: einer Datenübertragungs- siehe S. 1, Nr. 12) (obere) geschwindigkeit bis 6,0 Gb/s. (SATA3_3: siehe S. 1, Nr. 12) (untere) (SATA3_2: siehe S. 1, Nr. 13) (obere) (SATA3_1: siehe S.
  • Seite 57 B550M PG Riptide Audiostiftleiste Frontblende Diese Stiftleiste dient dem PRESENCE# (9-polig, HD_AUDIO1) Anschließen von Audiogeräten an MIC_RET OUT_RET (siehe S. 1, Nr. 25) der Frontblende. OUT2_L J_SENSE OUT2_R MIC2_R MIC2_L 1. High Definition Audio unterstützt Anschlusserkennung, der Draht am Gehäuse muss dazu jedoch HDA unterstützt.
  • Seite 58 CPU-Wasserpumpen- Dieses Motherboard bietet einen Lüfteranschluss 4-poligen Wasserkühlung-CPU- (4-polig, CPU_FAN2/WP) Lüfteranschluss. Falls Sie einen FAN_VOLTAGE (siehe S. 1, Nr. 3) 3-poligen CPU-Wasserkühlerlüfter CPU_F AN_SPEED FAN_SPEED_CONTROL anschließen möchten, verbinden Sie ihn bitte mit Kontakt 1 bis 3. ATX-Netzanschluss Dieses Motherboard bietet einen (24-polig, ATXPWR1) 24-poligen ATX-Netzanschluss.
  • Seite 59 B550M PG Riptide RGB-LED-Stiftleisten Diese beiden RGB-Stiftleisten (4-polig, RGB_LED1) dienen dem Anschließen eines (siehe S. 1, Nr. 6) RGB-LED-Erweiterungskabels, das dem Nutzer die Auswahl zwischen (4-polig, RGB_LED2) verschiedenen LED-Lichteffekten (siehe S. 1, Nr. 24) ermöglicht. 12V G R Achtung: Installieren Sie das RGB-LED-Kabel niemals falsch herum;...
