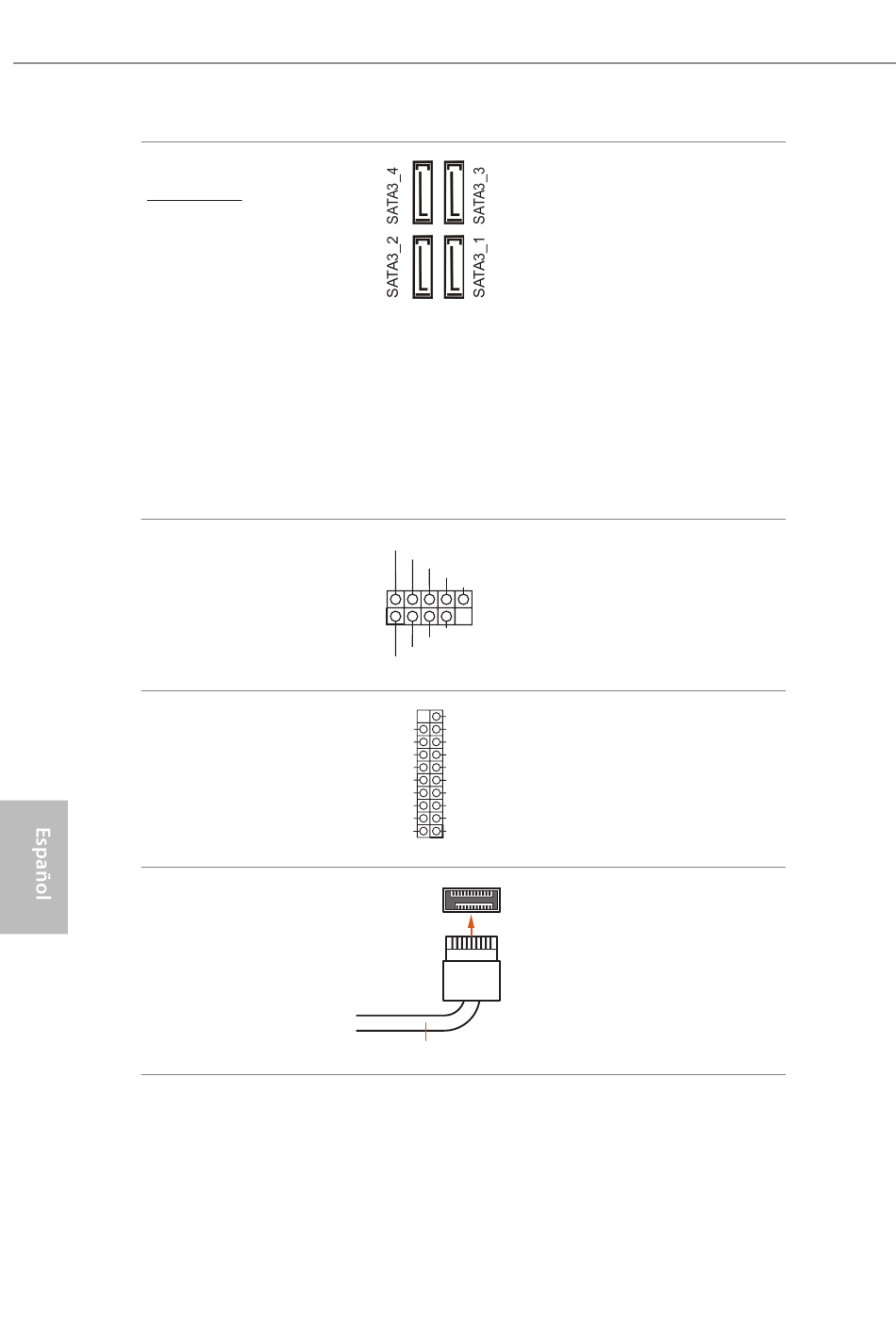

Conectores Serie ATA3
Ángulo recto:
(SATA3_4:
consulte la pág.1, nº 12)
(Superior)
(SATA3_3:
consulte la pág.1, nº 12)
(Inferior)
(SATA3_2:
consulte la pág.1, nº 13)
(Superior)
(SATA3_1:
consulte la pág.1, nº 13)
(Inferior)
Cabezales USB 2.0
(USB_3_4 de 9 contactos)
(consulte la pág. 1, nº 18)
(USB_5_6 de 9 contactos)
(consulte la pág. 1, nº 19)
Cabezal USB 3.2 Gen1
(F_USB3_1_2 de
19 contactos)
(consulte la pág. 1, nº 10)
Base de conexiones
USB 3.2 Gen1 de tipo C
en el panel frontal
(F_USB3_TC_1 de
20 contactos)
(consulte la pág. 1, nº 9)
90
USB_PWR
P-
P+
GND
DUMMY
1
GND
P+
P-
USB_PWR
Vbus Vbus
Vbus IntA_PB_SSRX-
IntA_PA_SSRX- IntA_PB_SSRX+
IntA_PA_SSRX+ GND
GND IntA_PB_SSTX-
IntA_PA_SSTX-
IntA_PB_SSTX+
IntA_PA_SSTX+ GND
GND IntA_PB_D-
IntA_PA_D- IntA_PB_D+
IntA_PA_D+
Dummy
1
USB Type-C Cable
Estos cuatro conectores SATA3
son compatibles con cables de
datos SATA para dispositivos de
almacenamiento interno con una
velocidad de transferencia de
datos de hasta 6,0 Gb/s.
Hay dos bases de conexiones en
esta placa base. Cada cabezal USB
2.0 admite dos puertos.
Esta placa base tiene otra base
de conexiones. Esta base de
conexiones USB 3.2 Gen1 admite
dos puertos.
Existe una base de conexiones
USB 3.2 Gen1 de tipo C en el
panel frontal en esta placa base.
Esta base de conexiones se utiliza
para conectar un módulo USB 3.2
Gen1 para puertos USB 3.2 Gen1
adicionales.
