1.4 オンボードのヘッダーとコネクタ
オンボードヘッダーとコネクタはジャンパーではありません。 これらヘッダーとコネクタには
ジャンパーキャップを被せないでください。 ヘッダーおよびコネクタにジャンパーキャップを被
せると、マザーボードに物理損傷が起こることがあります。

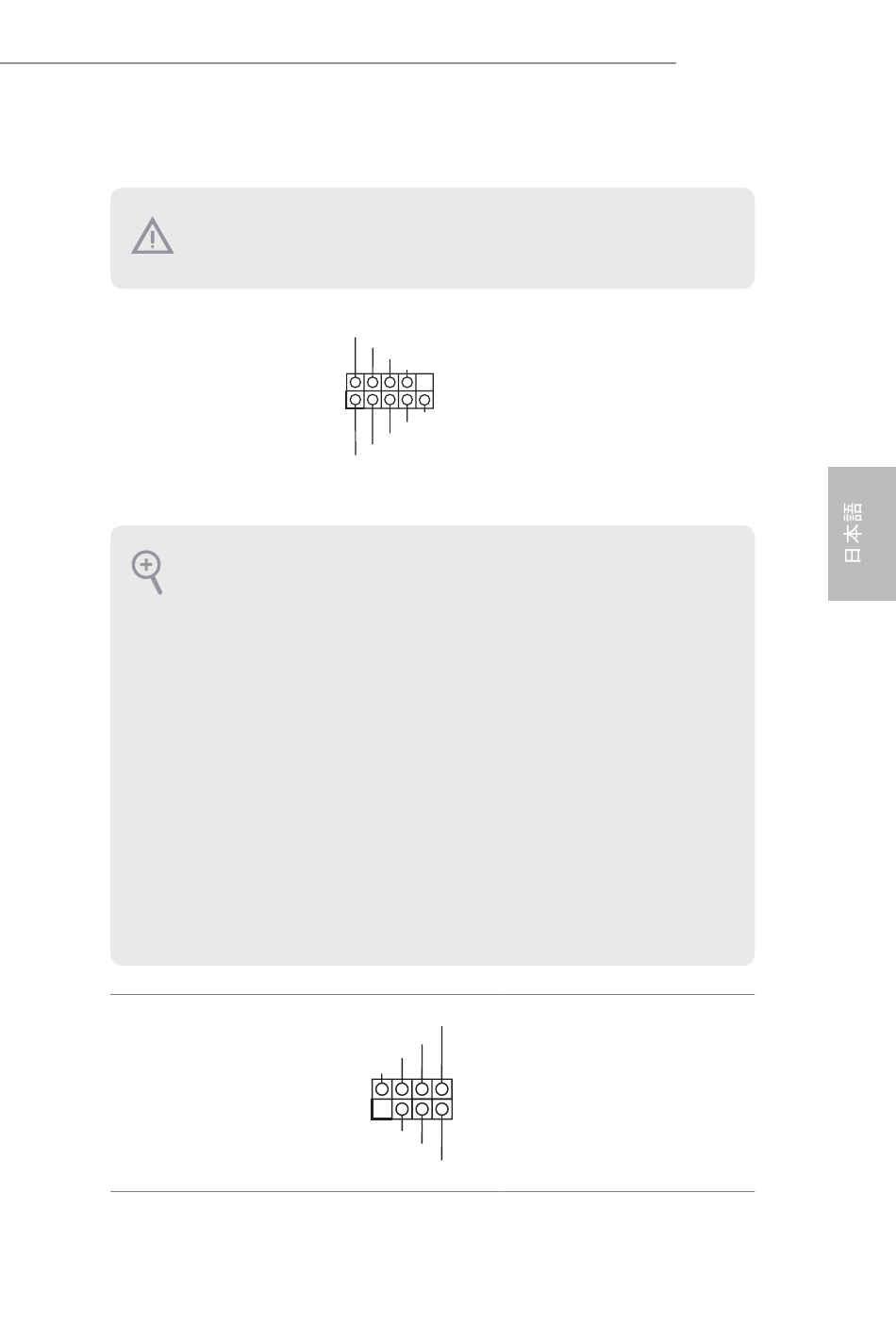

システムパネルヘッダー
（9 ピン PANEL1）
（p.1、 No. 14 参照）
PWRBTN（電源ボタン）：
シャーシ前面パネルの電源ボタンに接続してください。 電源ボタンを使用して、 システム
をオフにする方法を設定できます。
RESET（リセットボタン）：
シャーシ前面パネルのリセットボタンに接続してください。 コンピューターがフリーズした
り、 通常の再起動を実行できない場合には、 リセットボタンを押して、 コンピューターを再
起動します。
PLED（システム電源 LED）：
シャーシ前面パネルの電源ステータスインジケーターに接続してください。 システム稼働
中は、 LED が点灯します。 システムが S1/S3 スリープ状態の場合には、 LED は点滅を続
けます。 システムがS4スリープ状態または電源オフ （S5） のときには、 LEDはオフです。
HDLED（ハードドライブアクティビティ LED）：
シャーシ前面パネルのハードドライブアクティビティLEDに接続してください。 ハードドライ
ブのデータを読み取りまたは書き込み中に、LED はオンになります。
前面パネルデザインは、 シャーシによって異なることがあります。 前面パネルモジュールは、
主に電源ボタン、 リセットボタン、 電源LED、 ハードドライブアクティビティLED、 スピーカー
などから構成されます。 シャーシの前面パネルモジュールとこのヘッダーを接続する場合
には、 配線の割り当てと、 ピンの割り当てが正しく合致していることを確かめてください。
電源 LED とスピーカー
ヘッダー
（7 ピン SPK_PLED1）
（p.1、 No. 15 参照）
PLED+
PLED-
PWRBTN#
GND
1
GND
RESET#
GND
HDLED-
HDLED+
SPEAKER
DUMMY
DUMMY
+5V
1
PLED+
PLED+
PLED-
電源ボタンを接続し、 ボタンをリ
セッ トし、 下記のピン割り当てに
従って、 シャーシのシステムステー
タス表示ランプをこのヘッダーに
セッ トします。 ケーブルを接続する
ときには、 ピンの＋と−に気をつ
けてく ださい。
シャーシ電源 LED とシャーシス
ピーカーをこのヘッダーに接続し
てく ださい。
