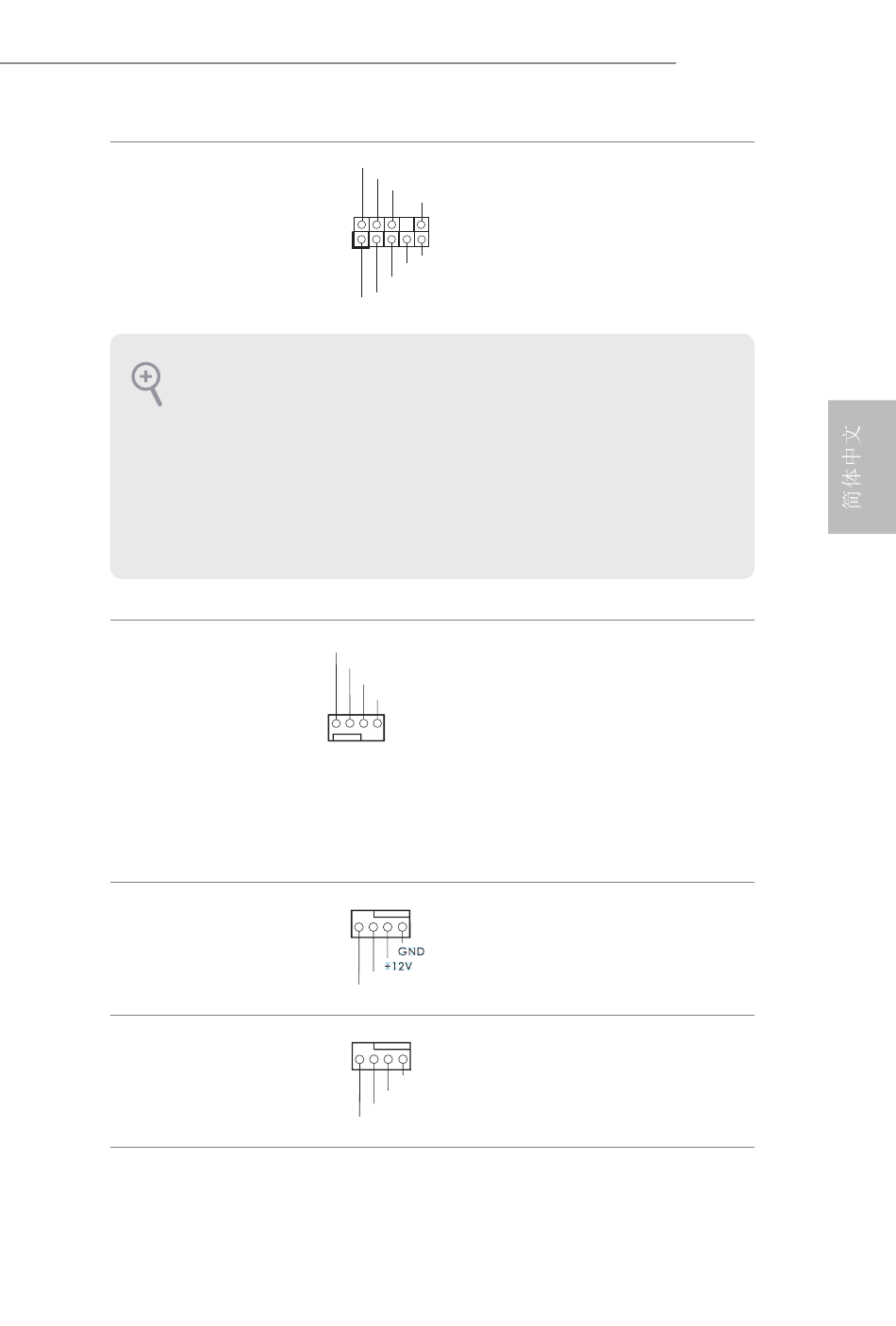

前面板音频接头
（9 针 HD_AUDIO1）
（见第 1 页，第 25 个）
1. 高清音频支持插孔感测，但机箱上的面板连线必须支持 HDA 才能正常工作。
请按照我们的手册和机箱手册的说明安装系统。
2. 如果您使用 AC'97 音频面板，请按照以下步骤将它安装到前面板音频接脚：
A. 将 Mic_IN (MIC) 连接到 MIC2_L。
B. 将 Audio_R (RIN) 连接到 OUT2_R，将 Audio_L (LIN) 连接到 OUT2_L。
C. 将接地端 (GND) 连接到接地端 (GND)。
D. MIC_RET 和 OUT_RET 只用于高清音频面板。您不需要针对 AC'97 音频面板连
接它们。
E. 要启用前麦克风， 请转到 Realtek 控制面板上的 "FrontMic" （ 前麦克风） 选项卡，
调整 "Recording Volume" （录音音量）。
机箱水泵风扇接口
（4 针 CHA_FAN1/WP）
（见第 1 页，第 26 个）
（4 针 CHA_FAN2/WP）
（见第 1 页，第 21 个）
（4 针 CHA_FAN3/WP）
（见第 1 页， 第 22 个）
（4 针 CHA_FAN4/WP）
（见第 1 页，第 16 个）
CPU 风扇接口
（4 针 CPU_FAN1）
（见第 1 页，第 2 个）
CPU 水泵风扇接口
（4 针 CPU_FAN2/WP）
（见第 1 页，第 3 个）
GND
PRESENCE#
MIC_RET
OUT_RET
1
OUT2_L
J_SENSE
OUT2_R
MIC2_R
MIC2_L
GND
FAN_VOLTAGE
CHA_FAN_SPEED
FAN_SPEED_CONTROL
1 2 3 4
4 3 2 1
CPU_FAN_SPEED
FAN_SPEED_CONTROL
4 3 2 1
GND
FAN_VOLTAGE
CPU_F AN_SPEED
FAN_SPEED_CONTROL
此接头用于将音频设备连接到
前音频面板。
此主板提供四个 4 针水冷机箱风
扇接口。 如果您打算连接 3 针机
箱水冷风扇，请将它连接到针
脚 1-3。
此主板提供 4 针 CPU 风扇（静
音风扇）接口。如果您打算连
接 3 针 CPU 风扇，请将它连接
到针脚 1-3。
此主板提供 4 针水冷风扇接口。
如果您打算连接 3 针 CPU 水冷
风扇，请将它连接到针脚 1-3。
