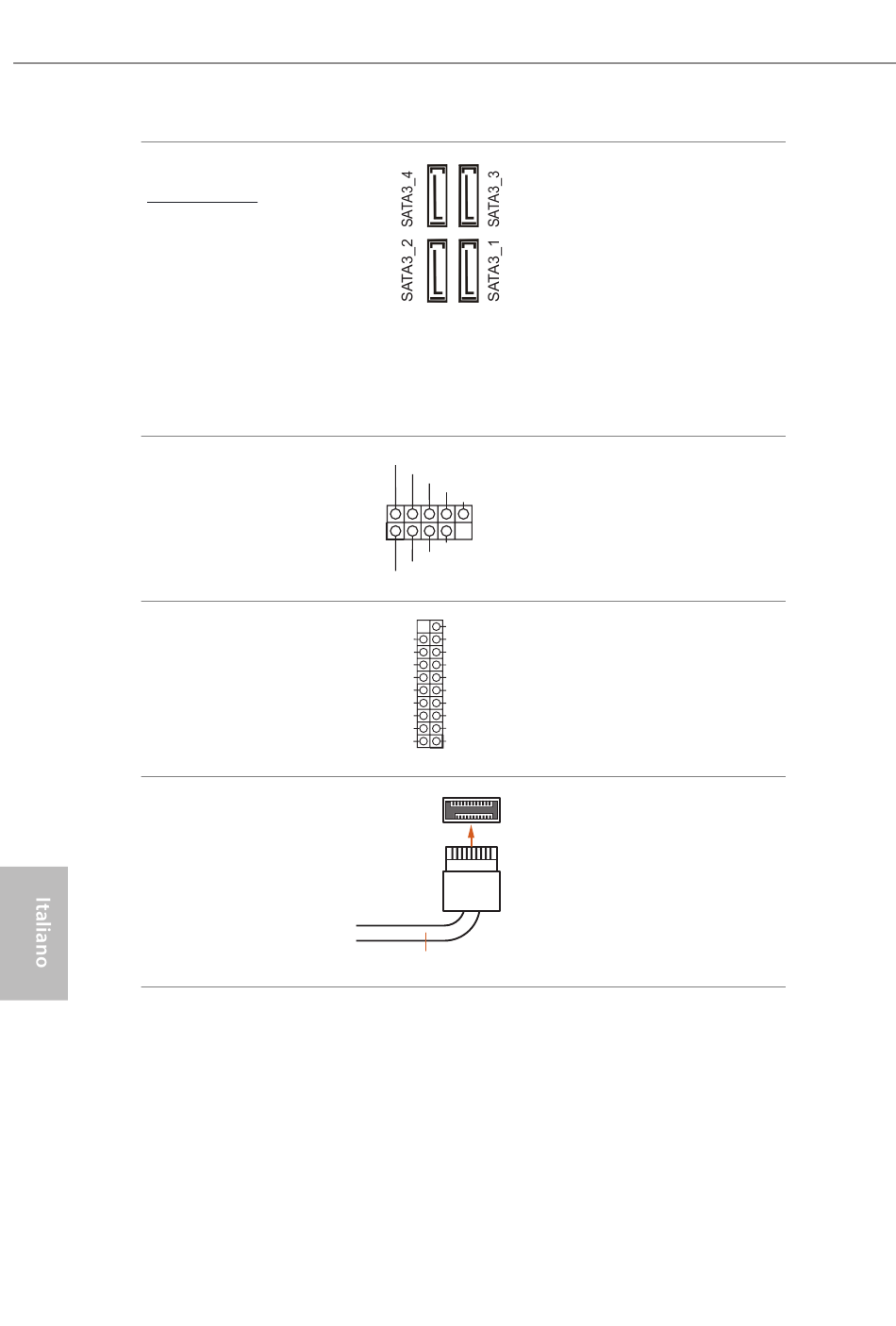

Connettori Serial ATA3
Angolo destroy:
(SATA3_4:
vedere pag. 1, n. 12) (Superiore)
(SATA3_3:
vedere pag. 1, n. 12) (Inferiore)
(SATA3_2:
vedere pag. 1, n. 13) (Superiore)
(SATA3_1:
vedere pag. 1, n. 13) (Inferiore)
Header USB 2.0
(USB_3_4 a 9 pin)
(vedere pag. 1, n. 18)
(USB_5_6 a 9 pin)
(vedere pag. 1, n. 19)
Header USB 3.2 Gen1
(F_USB3_1_2 a 19 pin)
(vedere pag. 1, n. 10)
Connettore USB 3.2 Gen1
tipo C pannello anteriore
(F_USB3_TC_1 a 20 pin)
(vedere pag. 1, n. 9)
78
USB_PWR
P-
P+
GND
DUMMY
1
GND
P+
P-
USB_PWR
Vbus Vbus
Vbus IntA_PB_SSRX-
IntA_PA_SSRX- IntA_PB_SSRX+
IntA_PA_SSRX+ GND
GND IntA_PB_SSTX-
IntA_PA_SSTX-
IntA_PB_SSTX+
IntA_PA_SSTX+ GND
GND IntA_PB_D-
IntA_PA_D- IntA_PB_D+
IntA_PA_D+ Dummy
1
USB Type-C Cable
Questi quattro connettori SATA3
supportano cavi dati SATA
per dispositivi di archiviazione
interna, con una velocità di
trasferimento dati fino a 6,0 Gb/s.
Ci sono due connettori su questa
scheda madre. Ciascun header
USB 2.0 può supportare due porte.
Su questa scheda madre c' è un
connettore. Questa basetta USB 3.2
Gen1 può supportare due porte.
È presente un connettore USB 3.2
Gen1 tipo C pannello anteriore
su questa scheda madre. Questo
connettore viene utilizzato per il
collegamento di un modulo
USB 3.2 Gen1 per porte USB 3.2
Gen1 supplementari.
