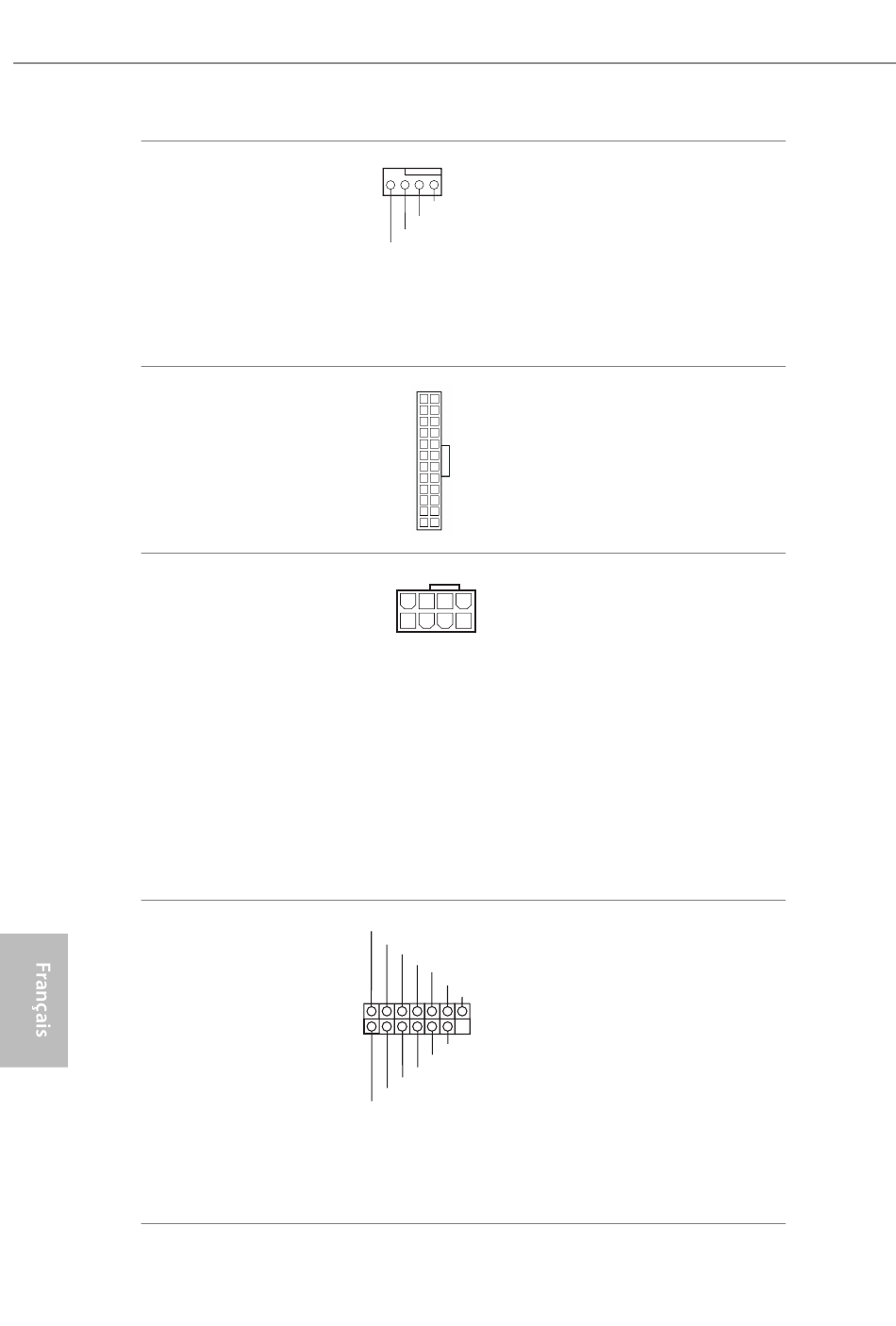

Connecteur pour
ventilateur de pompe à
eau du processeur
(CPU_FAN2/WP à
4 broches)
(voir p.1, No. 3)
Connecteur d'alimentation
ATX
(ATXPWR1 à 24 broches)
(voir p.1, No. 8)
Connecteur d'alimentation
ATX 12 V
(ATX12V1 à 8 broches)
(voir p.1, No. 1)
Embase SPI TPM
(SPI_TPM_J1 à
13 broches)
(voir p.1, No. 11)
68
4
3
2
1
GND
FAN_VOLTAGE
CPU_F
AN_SPEED
FAN_SPEED_CONTROL
12
24
1
13
8
5
4
1
SPI_DQ3
+3.3V
Dummy
CLK
SPI_MOSI
RST#
TPM_PIRQ
1
SPI_TPM_CS#
GND
RSMRST#
SPI_MISO
SPI_CS0
SPI_DQ2
Cette carte mère est dotée d'un
connecteur pour ventilateur de
processeur à refroidissement par
eau à 4 broches. Si vous envisagez
de connecter un ventilateur de
refroidisseur d'eau pour processeur
à 3 broches, veuillez le brancher
sur la Broche 1-3.
Cette carte mère est dotée d'un
connecteur d'alimentation ATX
à 24 broches. Pour utiliser une
alimentation ATX à 20 broches,
veuillez effectuer les branchements
sur la Broche 1 et la Broche 13.
Cette carte mère est dotée d'un
connecteur d'alimentation ATX
12 V à 8 broches. Pour utiliser une
alimentation ATX à 4 broches,
veuillez effectuer les branchements
sur la Broche 1 et la Broche 5.
*Avertissement : Veuillez vérifier
que le câble d'alimentation
connecté est pour l'unité
centrale et non pour la carte
graphique. Ne branchez pas le
câble d'alimentation PCIe sur ce
connecteur.
Ce connecteur prend en charge
un module SPI TPM (Trusted
Platform Module – Module de
plateforme sécurisée), qui permet
de sauvegarder clés, certificats
numériques, mots de passe et
données en toute sécurité. Le
système TPM permet également de
renforcer la sécurité du réseau, de
protéger les identités numériques
et de préserver l'intégrité de la
plateforme.
