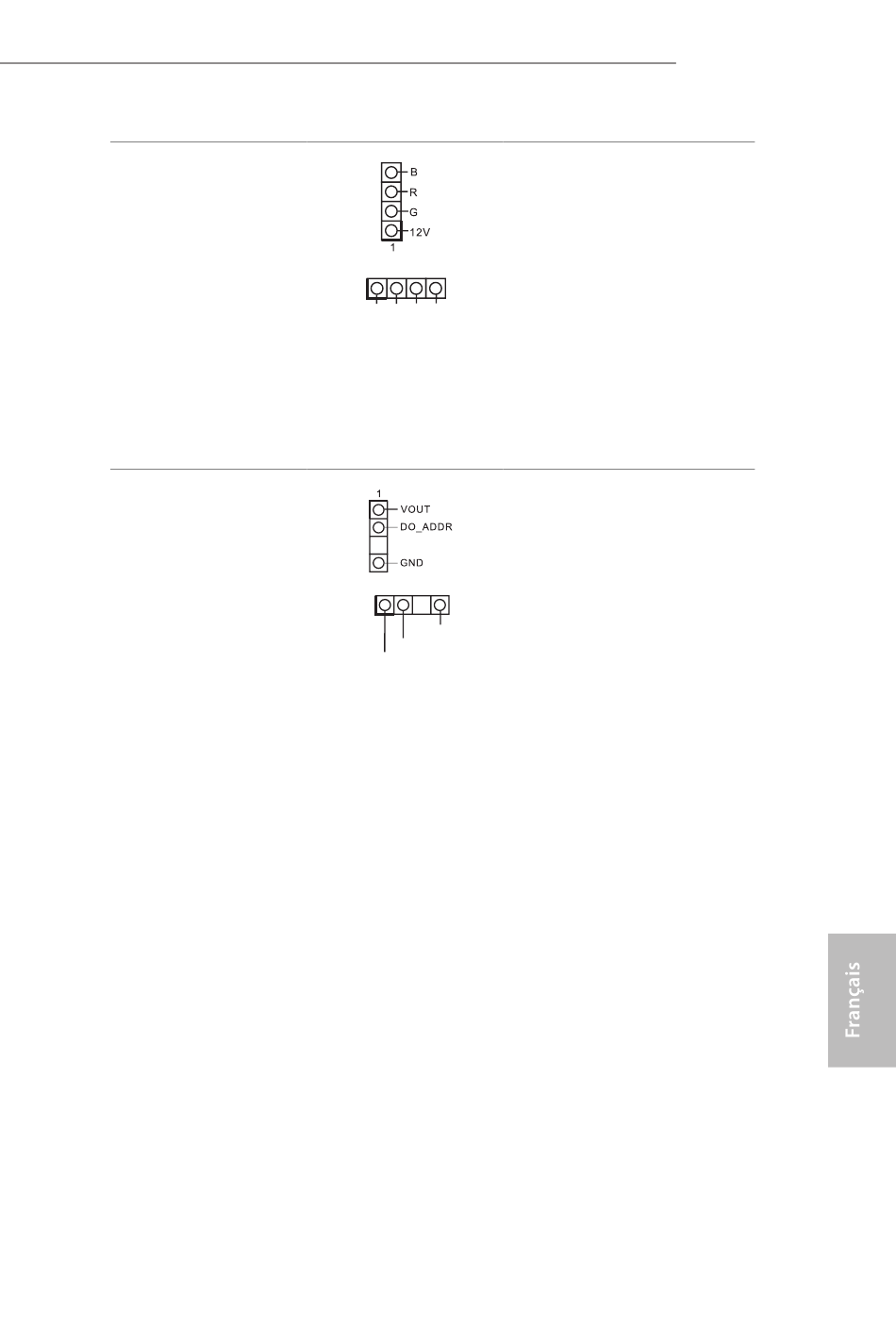

Embase LED RVB
(RGB_LED1 à 4 broches)
(voir p.1, No. 6)
(RGB_LED2 à 4 broches)
(voir p.1, No. 24)
Embases LED adressables
(ADDR_LED1 à 3 broches)
(voir p.1, No. 7)
(ADDR_LED2 à 3 broches)
(voir p.1, No. 23)
Ces deux embases RVB servent à
connecter le câble d'extension LED
RVB qui permet aux utilisateurs
de choisir parmi plusieurs effets
lumineux LED.
Attention : N'installez jamais le
1
12V G R B
câble LED RVB dans le mauvais
sens ; dans le cas contraire, le
câble peut être endommagé.
*Veuillez consulter la page 43 pour
des instructions supplémentaires
sur ces deux embases.
Ces deux embases adressables
servent à connecter le câble
d'extension LED adressable qui
permet aux utilisateurs de choisir
parmi plusieurs effets lumineux
1
LED.
GND
Attention : N'installez jamais
DO_ADDR
VOUT
le câble LED adressable dans
le mauvais sens. Dans le cas
contraire, le câble peut être
endommagé.
* Veuillez consulter la page 44 pour
des instructions supplémentaires
sur cette embase.
B550M PG Riptide
69
