1.8 Funktions- und Bedienungselemente

1
2
3
4
5
6
7
8

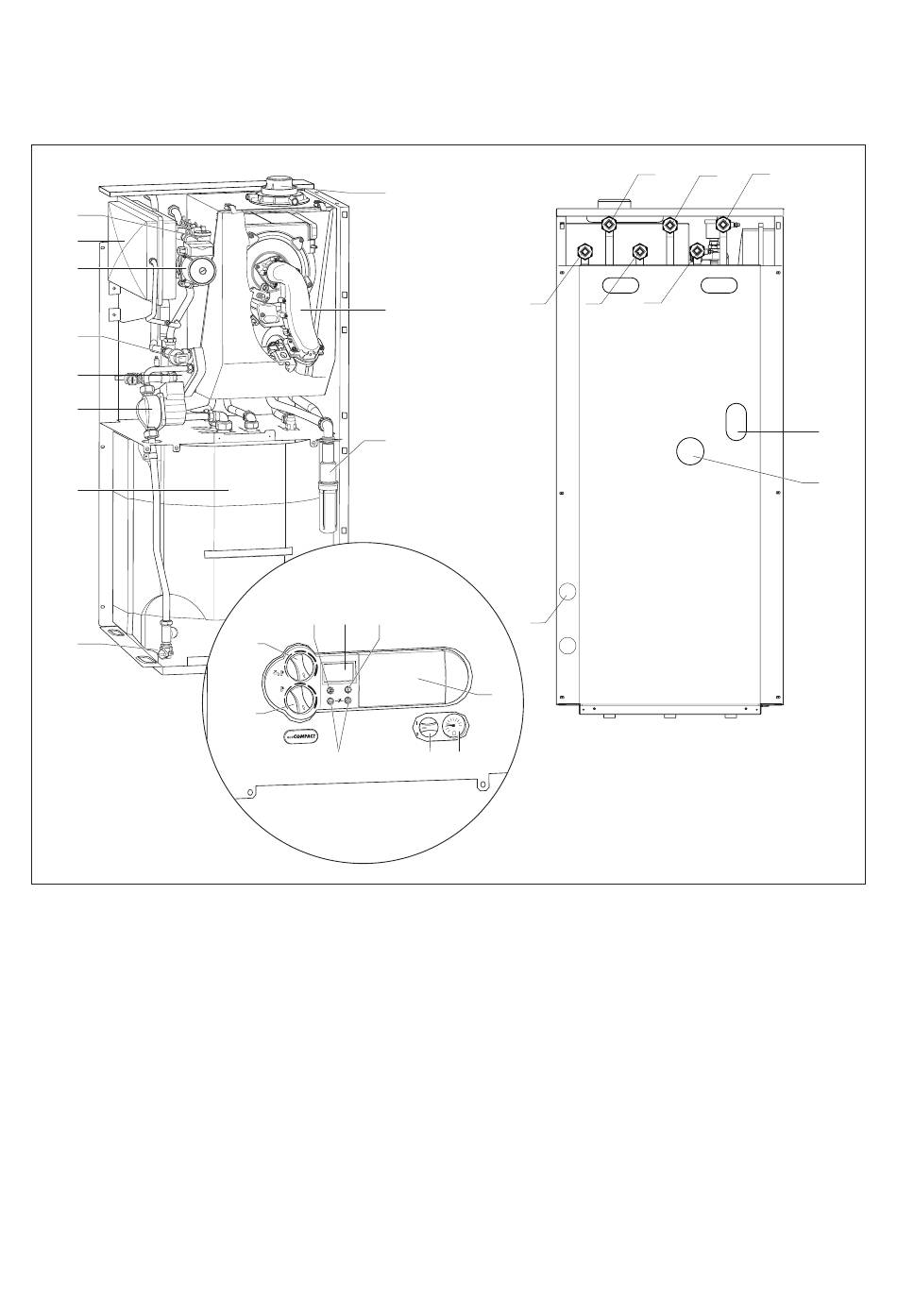

Abb. 1.1 Übersicht über die Funktionselemente
Legende:
1 Automatischer Schnellentlüfter
2 Ausdehnugsgefäß
3 Heizungspumpe
4 Vorrang-Umschaltventil
5 Sekundär-Wärmetauscher
6 Warmwasser-Ladepumpe
7 Schichtenspeicher mit Isolierschalen
8 Speicher-Entleerungshahn
9 Luft- Abgasanschluss
10 Unterdruckkammer mit Thermokompakt-Modul
11 Kondeswasser-Siphon
Bedienungselemente der Schaltleiste:
20 Vorlauftemperatur-Regler
21 Speichertemperatur-Regler
22 Display
Gas-Kompaktgerät mit Brennwerttechnik - ecoCOMPACT
9
10
11
24 22 25
21
20
26
31 32
38
27
23 28
23 Hauptschalter EIN/AUS
24 Entstörtaste
25 Info-Taste
26 Einstell-Taste
27 Regler-Einbaufeld
28 Manometer
Anschlüsse auf der Kesselrückseite:
30 Gasanschluss
31 Zirkulationsanschluss
32 Kaltwasseranschluss - Speicher (KW)
33 Heizungs-Rücklaufanschluss (HRL)
34 Heizungs-Vorlaufanschluss (HVL)
35 Warmwasseranschluss - Speicher (WW)
36 Rohrdurchführung zum Anschluss einer Solaranlage
37 Kabeleinführung
38 Durchführung Kondenswasser-Ablaufschlauch
