5 Installation

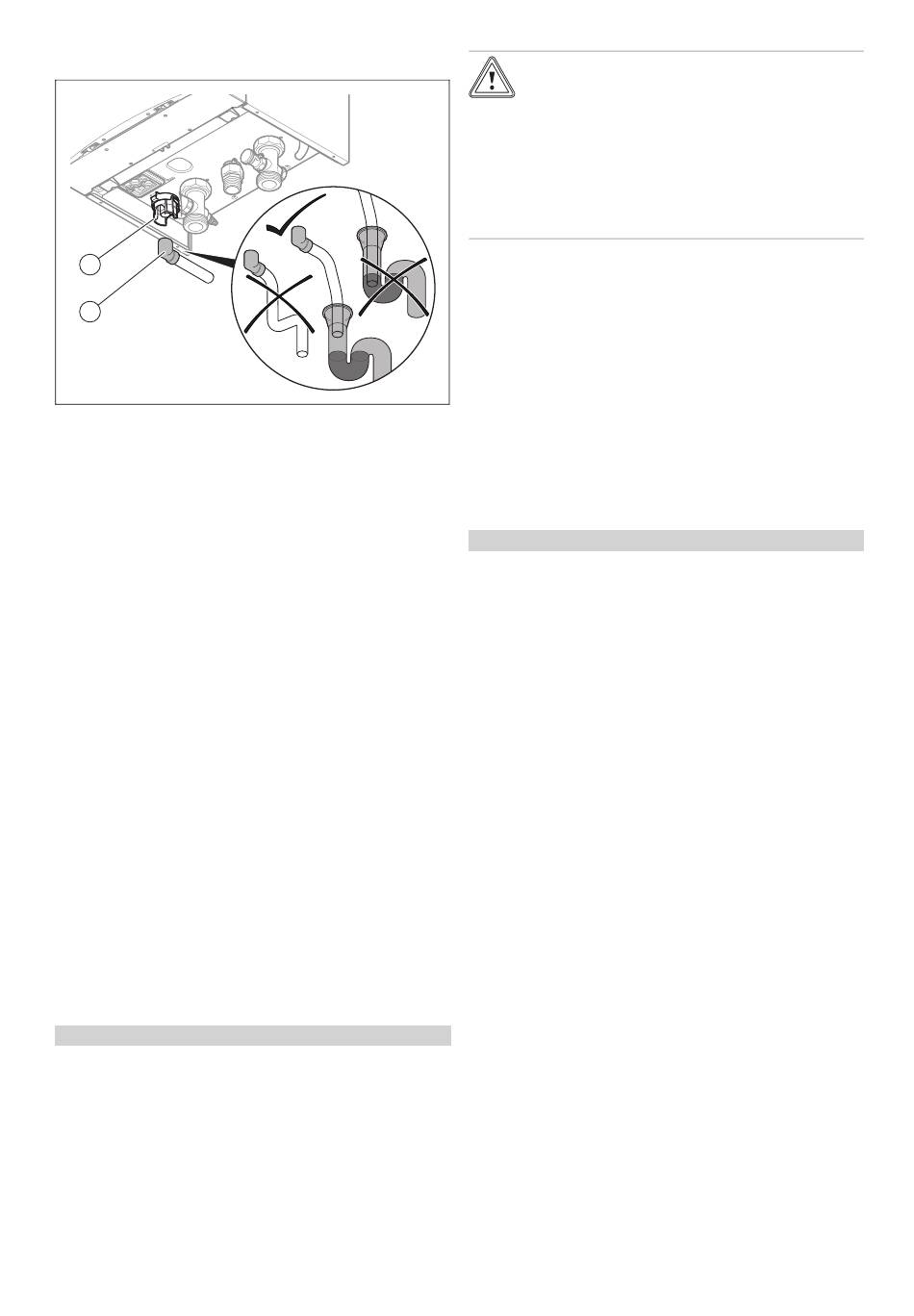

5.5.4.2 Kondensatablaufleitung anschließen.
1
2
▶
Beachten Sie die hier aufgeführten Anweisungen
sowie die gesetzlichen und lokalen Vorschriften zum
Kondensatablauf.
▶
Verwenden Sie PVC oder irgendein anderes Material,
das sich zum Ableiten nicht neutralisierten Kondensats
eignet.
▶
Wenn Sie nicht gewährleisten können, dass die Mate-
rialien der Kondensatablaufleitung geeignet sind, dann
installieren Sie ein System zur Neutralisierung des Kon-
densats.
▶
Vergewissern Sie sich, dass die Kondensatablaufleitung
ein kontinuierliches Gefälle aufweist (45 mm pro Meter)
und dass an einer geeigneten Ablaufstelle in einem be-
heizten Raum des Gebäudes ein Ablauf möglich ist.
▶
Vergewissern Sie sich, dass die Kondensatablaufleitung
nicht luftdicht mit dem Kondensatablaufschlauch verbun-
den ist.
▶
Schließen Sie den Kondensatsiphon (1) an. Verwenden
Sie hierfür den mitgelieferten Kondensatablaufschlauch
(2).
▶
Schließen Sie eine Kondensatablaufleitung (nicht im Lie-
ferumfang enthalten) an den Kondensatablaufschlauch
(2) an.
5.6 Luftführung und Abgasführung montieren
und anschließen
5.6.1 Luft-Abgas-Führung montieren und
anschließen
1. Entnehmen Sie die verwendbaren Luft-Abgas-Führun-
gen der beigefügten Montageanleitung Luft-Abgas-Füh-
rung.
Bedingung: Feuchtrauminstallation
▶
Schließen Sie das Produkt an eine raumluftunabhängige
Luft-Abgas-Anlage an.
–
Die Verbrennungsluft darf nicht dem Aufstellort ent-
nommen werden.
16
Vorsicht!
Vergiftungsgefahr durch austretende Ab-
gase!
Fette auf Mineralölbasis können die Dichtun-
gen beschädigen.
▶
Verwenden Sie zur Montageerleichterung
anstatt von Fetten ausschließlich Wasser
oder handelsübliche Schmierseife.
2. Montieren Sie die Luft-Abgas-Führung mit Hilfe der
Montageanleitung.
5.6.2 B23 Installation
Eine Abgasführung für zugelassene Geräte der Bauart B23
(atmosphärische Gas-Wandheizgeräte) erfordert eine sorg-
fältige Planung und Umsetzung.
▶
Beachten Sie bei der Planung die Technischen Daten
des Produkts.
▶
Wenden Sie die anerkannten Regeln der Technik an.
5.6.3 Hinweise und Informationen zur B23P
Installation
Gültigkeit: B23P
Die Abgasführung muss mindestens der Klassifikation T 120
P1 W 1 nach EN 1443 entsprechen. Die maximale Rohr-
länge muss aus der zulässigen Druckdifferenz in den techni-
schen Daten berechnet werden.
Die maximale Rohrlänge (nur gerades Rohr) entspricht der
maximal erlaubten Abgasrohrlänge ohne Bögen. Wenn Bö-
gen verwendet werden, dann muss die maximale Rohrlänge
entsprechend den dynamischen Strömungseigenschaften
der Bögen verringert werden. Bögen dürfen nicht direkt auf-
einander folgen, da sonst der Druckverlust enorm steigt.
Wenn das Abgasrohr in kalten Räumen oder außerhalb des
Gebäudes installiert wird, dann kann die Temperatur an der
Oberfläche der Innenseite des Rohrs bis unter den Gefrier-
punkt sinken. Da das Produkt nach EN 13384-1 ausgelegt
ist, darf dieses Problem bei einer minimalen Belastung des
Heizgeräts bei einer Abgastemperatur von 40 °C nicht auf-
treten. Das Produkt darf nicht an eine Kaskaden-Abgas-
anlage angeschlossen werden, die von anderen Produkten
genutzt wird.
▶
Beachten Sie die geltenden lokalen und nationalen Vor-
schriften für Abgasführungen insbesondere bei Instal-
lationen in Wohnräumen. Zeigen Sie dem Betreiber die
richtige Bedienung des Produkts.
5.6.4 Anlage mit Abgasrückschlagklappe
Bei der Installation einer Abgasrückschlagklappe ist eine
Einstellung der Minimalleistung erforderlich, um Zündpro-
bleme zu vermeiden.
▶
Stellen Sie die Minimalleistung mit Hilfe des Diagnose-
codes D.085 ein. (→ Seite 24)
