Legende:
1 Heizungsrücklauf-Anschluss (HRL)
2 Heizungsvorlauf-Anschluss (HVL)
3 Warmwasseranschluss (WW)
4 Kaltwasseranschluss (KW)
5 Gasanschluss
6 Zirkulationsanschluss
7 Luft- Abgasanschluss
8 Kondenswasserablaufleitungs-Auslass
1) Notwendiger Mindestabstand in Verbindung mit dem Zubehör
Wandanschlusskonsole
2) Füße um 20 mm höhenverstellbar
Gas-Kompaktgerät mit Brennwerttechnik - ecoCOMPACT
3.3 Erforderliche Mindestabstände zur Aufstellung
G3/4
1
G3/4
G3/4
G3/4
G3/4
G3/4
Abb. 3.2
Ein Abstand des Gerätes von Bauteilen aus brennbaren
Baustoffen bzw. mit brennbaren Bestandteilen ist nicht
erforderlich, da bei Nennwärmeleistung des Gerätes hier
eine niedrigere Temperatur auftritt als die zulässige
Temperatur von 85 °C.
Die erforderlichen Mindestabstände bei der Aufstellung
können Sie der Abbildung 3.2 entnehmen.
Beachten Sie jedoch, dass neben dem Gerät ein aus-
reichender Freiraum verbleibt, um die Ablaufschläuche
sicher über dem Ablauftrichter (1) positionieren zu
können. Der Ablauf muss einsehbar sein.
Über dem Gerät ist ein Freiraum von mindestens 30 cm
erforderlich.
Je nach Türanschlag sollte ein Wandabstand eingehalten
werden, um das einwandfrei Öffnen der Verkleidungstür
sicher zu stellen.

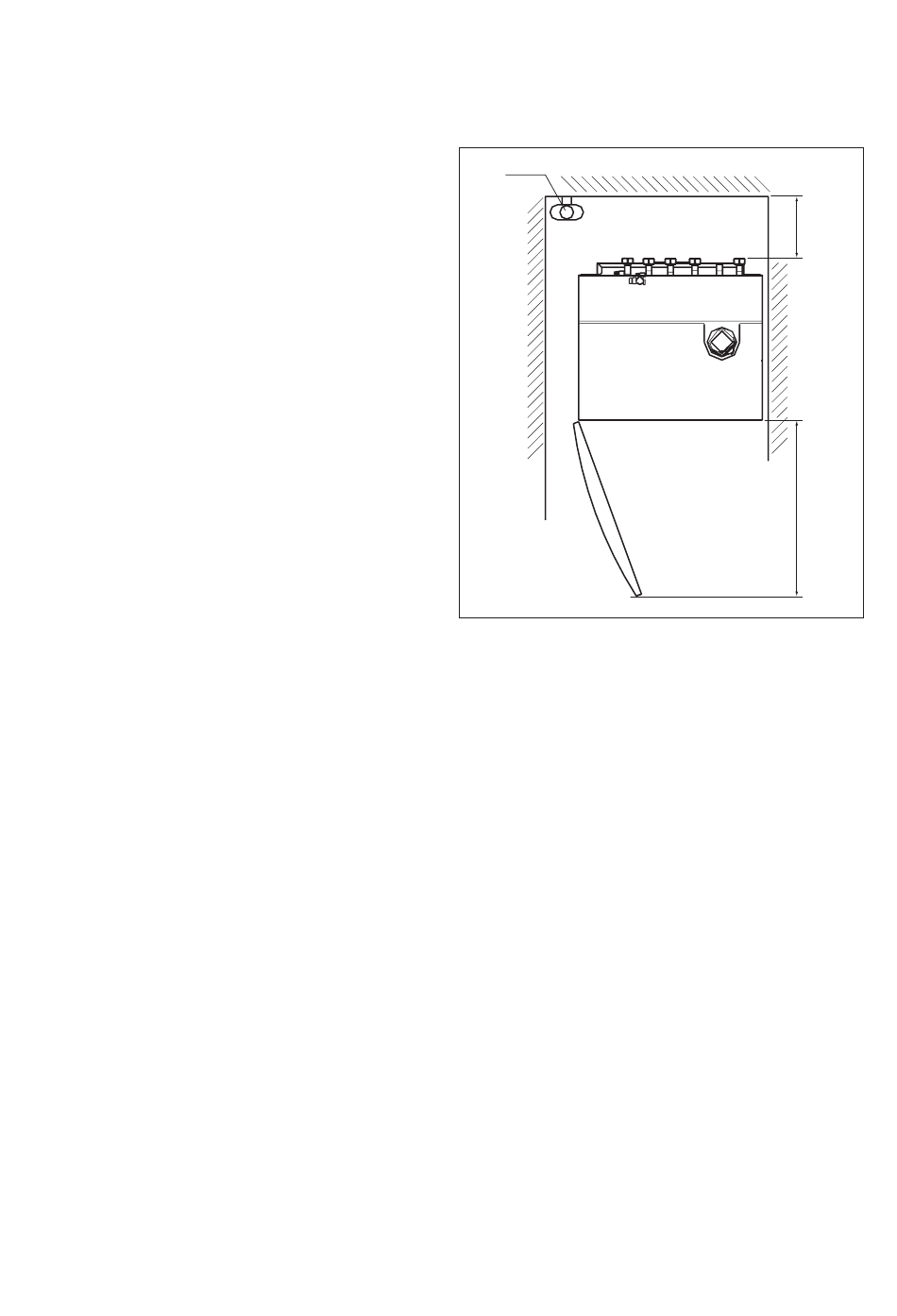

Abstände bei der Aufstellung (Maße in mm)
Montage 3
100
600
9
