4 Installation
4.14 Zubehörbox TECTRONIC
Eine Zubehörbox ermöglicht den Anschluss des
externen Zubehörs. Die Schaltung innerhalb der
Zubehörbox ist so ausgelegt, dass die Elektronik keine
Brücken für die Zubehörbox benötigt.
(Abgasklappenendschalter)
Bei Brennwertgeräten nicht erforderlich.
Externe Störmeldeeinrichtung
Die externe Störmeldung wird bei einer Störung des
Feuerungsautomaten oder des STB ausgelöst.
Externes Magnetventil
Die Ansteuerung des externen Magnetventils erfolgt
gleichzeitig mit der Ansteuerung des internen Gas-
ventils.
Hinweis!
Bei der Installation von Flüssiggasgeräten unter
Erdgleiche werden aus Sicherheitsgründen Zu-
satzmaßnahmen gegen das Austreten und die
Ansammlung von unverbranntem Gas im Auf-
stellraum gefordert. Aus diesem Grund em-
pfiehlt Vaillant ein zusätzliches Absperrventil
unmittelbar am Flüssiggastank (nach 1.9.1997
keine Normenanforderung mehr).
Externe Pumpe
Die externe Pumpe ist außerhalb des Heizgerätes im
Heizkreislauf untergebracht und dient der Erhöhung der
Fördermenge.
Die externe Pumpe wird nur angesteuert, wenn auch die
interne Pumpe angesteuert wird.
(Verriegelung Abgasklappe und Dunstabzugshaube)
Bei raumluftunabhängig betriebenen Geräten nicht er-
forderlich.
Zirkulationspumpe
Anschluss einer WW-Zirkulationspumpe, falls diese
zeitlich über den Einbauregler gesteuert werden soll.
Gas-Kompaktgerät mit Brennwerttechnik - ecoCOMPACT

5 Inbetriebnahme

5.1 Befüllen der Anlage
Verwenden Sie für das Füllen der Heizungsanlage nur
sauberes Leitungswasser!
Der Zusatz von chemischen Stoffen, insbesondere von
Frostschutzmitteln, ist nicht erlaubt!
5.1.1 Heizungsseitiges befüllen
2

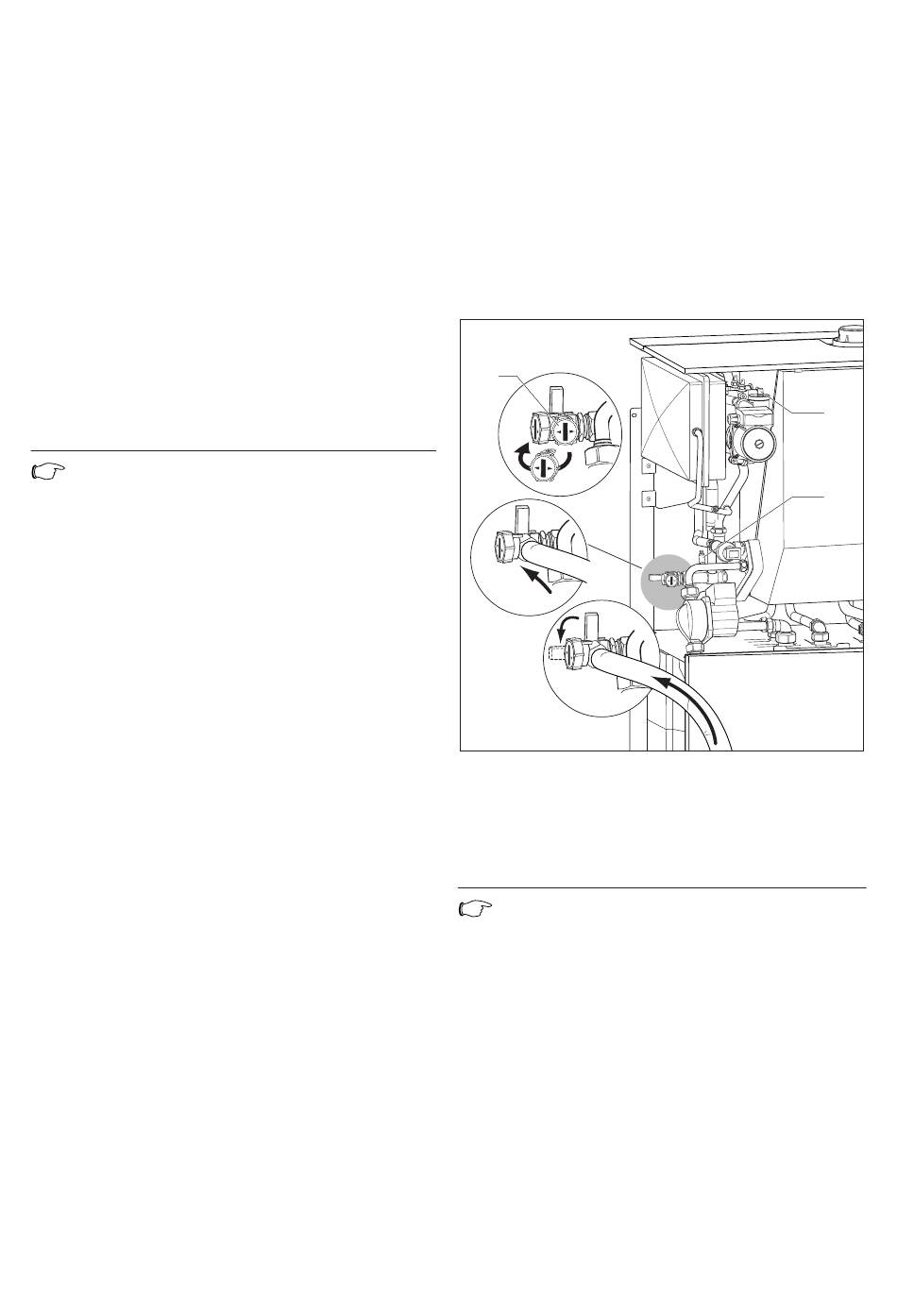

Abb. 5.1 Kesselfüll- und Entleerungseinrichtung
• Lösen Sie die Kappe des Schnellentlüfters (1) an der
Pumpe um ein bis zwei Umdrehungen.
• Öffnen Sie die Entlüftungsnippel an Heizungsvor- und
–rücklauf.
Hinweis!
Die Entlüftungsnippel sind in das Anschlusszu-
behör integriert. Falls diese Zubehör nicht ein-
gesetzt wird, ist eine Entlüftungsmöglichkeit
bauseits zu schaffen.
• Füllen Sie die Anlage über die Kesselfüll- und entlee-
rungseinrichtung (2) bis aus den Enlüftungsnippeln
Wasser austritt.
• Schließen Sie alle Entlüftungsnippel.
• Füllen Sie die Anlage bis zu einem Anlagendruck von
1 – 1,5 bar auf.
• Entlüften Sie die Heizkörper.
• Lesen Sie nochmals den Druck am Manometer ab. Ist
der Anlagendruck gefallen, füllen Sie die Anlage noch-
mals auf und entlüften Sie erneut.
• Prüfen Sie alle Anschlüsse und die gesamte Anlage
auf Undichtigkeiten.
Inbetriebnahme 5
