5 Inbetriebnahme
5.2.3 CO -Gehalt überprüfen und ggf. einstellen
2

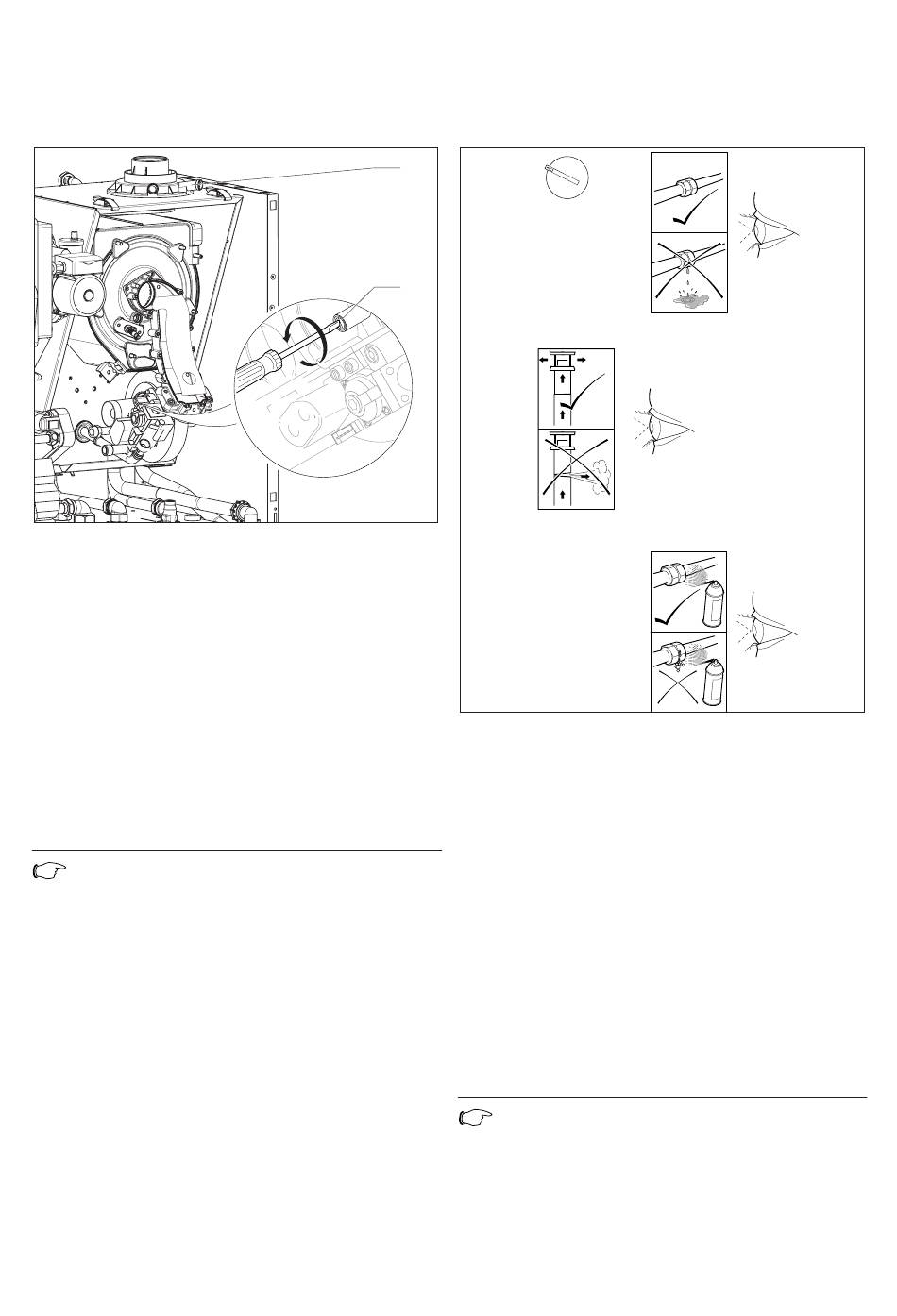

Abb. 5.4 CO -Prüfung
2
• Nehmen Sie die Geräteverkleidung ab.
• Drücken Sie gleichzeitig die Tasten „+" und „-".
Der Modus „Schornsteinfeger-Messungen" wird
aktiviert (-> Schornsteinfeger-Messungen).
• Warten Sie mindestens 5 Minuten, bis das Gerät
Betriebstemperatur erreicht hat.
• Messen Sie den CO -Gehalt am Abgasmessstutzen (3).
2
• Lösen Sie, falls erfoderlich, die Schraube und klappen
Sie die Ansaugrohrverlängerung um 90° nach vorne
(Bitte nicht abnehmen!).
• Stellen Sie, falls erforderlich, den entsprechenden Ab-
gaswert (Tabelle 5.1) durch Drehen der Schraube (4) ein.
-> Drehung nach links: höherer CO
-> Drehung nach rechts: geringerer CO
Hinweis!
Erdgas:
Verstellen Sie nur in Schritten von 1/8 Um-
drehung, und warten Sie nach jeder Verstellung
ca. 1 min, bis sich der Wert stabilisiert hat.
Flüssiggas:
Verstellen Sie nur in sehr kleinen Schritten (ca.
1/16 Umdrehung), und warten Sie nach jeder
Verstellung ca. 1 min, bis sich der Wert
stabilisiert hat.
• Klappen Sie die Ansaugverlängerung wieder nach oben.
• Überprüfen Sie nochmals den CO
• Wiederholen Sie, falls erforderlich, den Einstellvorgang.
• Drücken Sie gleichzeitig die Tasten „+" und „-".
Der Modus „Schornsteinfeger-Messungen" wird ausge-
schaltet.
• Befestigen Sie die Ansaugrohrverlängerung.
• Bringen Sie den Deckel der Unterdruckkammer und die
Geräteverkleidung wieder an.
20
3
4
-Gehalt,
2
-Gehalt.
2
-Gehalt.
2
5.3 Prüfen der Gerätefunktion
I
0
Abb. 5.5 Funktionsprüfung
Führen Sie nach Abschluss der Installation und der Gas-
einstellung eine Funktionsprüfung des Gerätes durch,
bevor Sie das Gerät in Betrieb nehmen und dem
Benutzer übergeben.
• Nehmen Sie das Gerät entsprechend der zugehörigen
Bedienungsanleitung in Betrieb.
• Prüfen Sie die Gas-Zuleitung, Abgasanlage, Kessel und
Heizungsanlage und die Warmwasser-Leitungen auf
Dichtheit.
• Überprüfen Sie die einwandfreie Installation der
Luft/Abgasführung gemäß der Montageanleitung des
Luft/Abgaszubehörs.
• Prüfen Sie Überzündung und regelmäßiges Flammen-
bild des Brenners.
• Prüfen Sie die Funktion der Heizung und der Warm-
wasserbereitung.
• Übergeben Sie das Gerät dem Benutzer.
Hinweis!
Dieses Gerät besitzt Statusanzeigen, die den
Betriebszustand des Gerätes anzeigen.
Eine Funktionsprüfung des Warmwasser- und
Heizbetriebs kann anhand dieser Statusanzeigen
durchgeführt werden, indem die Taste „i" ge-
drückt wird.
