4 Installation
• Isolieren Sie die Aderenden ab und nehmen Sie die
Anschlüsse gemäß der Abschnitte 4.10.1 bis 4.10.2 vor.
• Danach schließen Sie den hinteren Deckel des
Schaltkastens und drücken Sie ihn an, bis er hörbar
einrastet.
• Klappen Sie die Elektronikbox hoch und sichern Sie sie
mit der Halteklammer.
• Bringen Sie die Frontverkleidung an.
4.10.1 Netzzuleitung anschließen

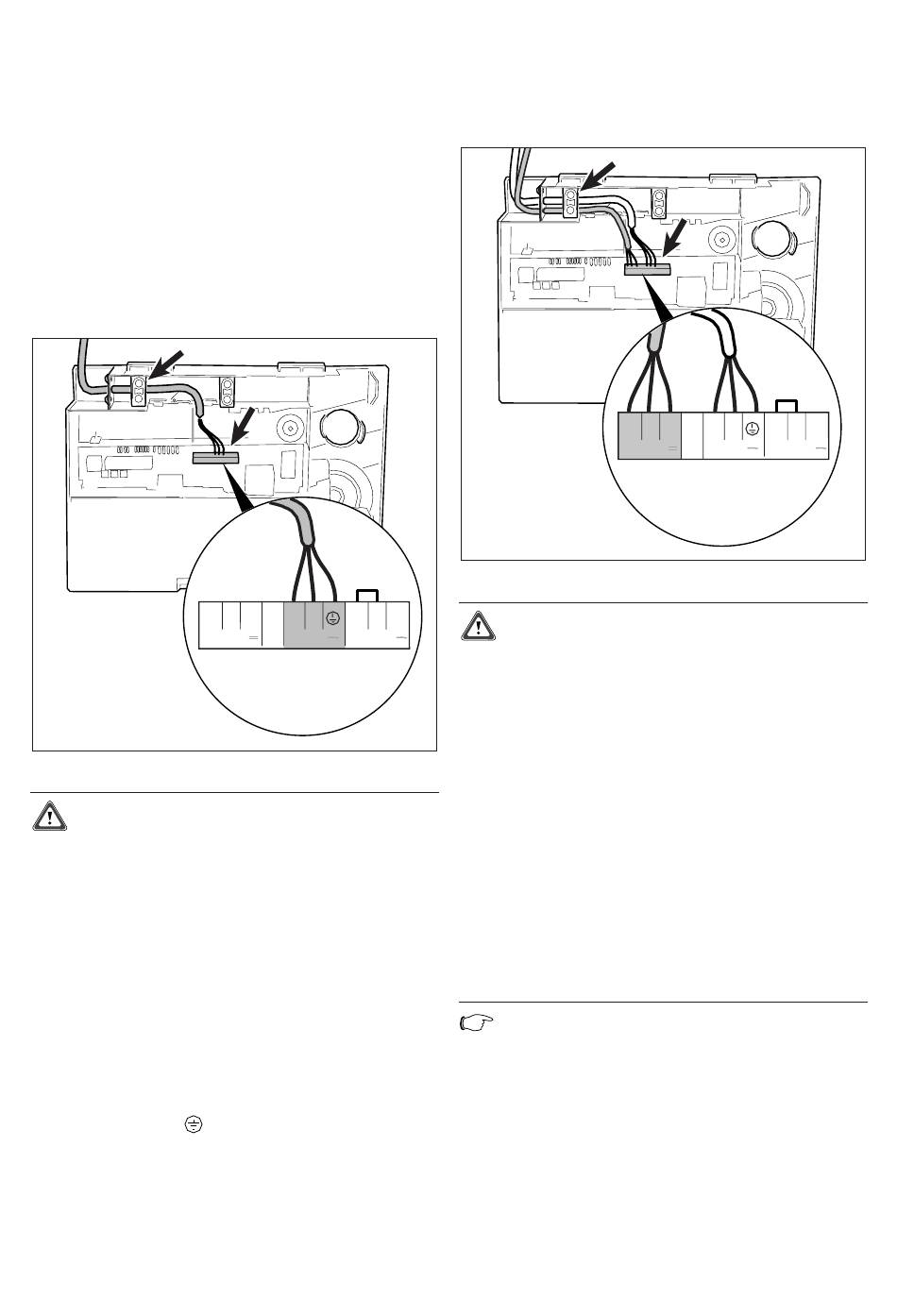

Abb. 4.7 Anschluss der Netzleitung
Achtung!
Durch Netz-Einspeisung an falschen Stecker-
Klemmen des Systems Pro E kann die Elektronik
zerstört werden.
Klemmen Sie die Netzzuleitung ausschließlich
an den dafür gekennzeichneten Klemmen an!
Die Nennspannung des Netzes muss 230 V betragen; bei
Netzspannungen über 253 V und unter 190 V sind
Funktionsbeeinträchtigungen möglich.
Die Netzzuleitung muss über einen festen Anschluss und
eine Trennvorrichtung mit mindestens 3 mm Kontakt-
öffnung (z. B. Sicherungen, Leistungsschalter) ange-
schlossen werden.
• Verlegen Sie die Netzzuleitung zur Anschlussebene im
Schaltkasten wie in Abb. 4.6 gezeigt.
• Klemmen Sie die Netzzuleitung an den dafür vorge-
sehenen Klemmen
(siehe Abb. 4.7).
14
7 8 9 L N 3 4 5
RT 24V 230V RT 230V
, N und L des System Pro E an
4.10.2 Anschluss von Regelgeräten und Zubehör
7
RT 24V
Abb. 4.8 Anschluss einer witterungsgeführten Regelung
Achtung!
An den Netzanschlussklemmen L und N (Farbe
türkis) Dauerspannung (auch bei Netzschalter
aus)!
Die erforderliche Anschlüsse an die Elektronik des
Heizgerätes (z. B. bei externen Regelgeräten,
Aussenfühlern u. ä.) nehmen Sie wie folgt vor:
• Verlegen Sie die erforderlichen Leitungen zur
Anschlussebene im Schaltkasten wie in Abb. 4.6
gezeigt.
• Schliessen Sie die Anschlusskabel entsprechend Abb.
4.8 bzw. Tab. 4.1 und 4.2 an die entsprechenden ProE-
Stecker bzw. Steckplätze der Elektronik an.
• Bei Anschluss einer witterungsgeführten Temperatur-
Regelung oder Raumtemperatur-Regelung (Stetig-
regelung-Anschlussklemmen 7, 8, 9) muss eine Brücke
zwischen Klemme 3 und 4 eingesetzt werden.
• Falls erforderlich, schließen Sie auf die gleiche Art und
Weise die in Tab. 4.2 aufgeführten Zubehöre an.
Hinweis!
Ist kein Raum-/Uhrenthermostat eingesetzt,
Brücke zwischen Klemme 3 und 4 vorsehen,
falls nicht vorhanden.
Gas-Kompaktgerät mit Brennwerttechnik - ecoCOMPACT
8 9 L N 3 4 5
230V RT 230V
