4 Installation

4 Installation

4.1 Allgemeine Hinweise zur Heizungsanlage

Achtung!
Spülen Sie die Heizungsanlage vor dem An-
schluss des Gerätes sorgfältig durch!
Damit entfernen Sie Rückstände wie Schweiß-
perlen, Zunder, Hanf, Kitt, Rost, groben Schmutz
u. ä. aus den Rohrleitungen. Andernfalls können
sich diese Stoffe im Gerät ablagern und zu
Störungen führen.
• Von der Abblasleitung des Sicherheitsventils muss
bauseits ein Ablaufrohr mit Einlauftrichter und Siphon
zu einem geeigneten Ablauf im Aufstellraum geführt
werden. Der Ablauf muss beobachtbar sein!
• Der im Kessel eingebaute Sicherheitstemperaturbe-
grenzer dient gleichzeitg als Wassermangelsicherung.
• Die störfallbedingte Abschalttemperatur des Kessels
liegt bei ca. 95 °C. Werden in der Heizungsanlage
Kunststoffrohre verwendet, muss bauseits ein
geeigneter Thermostat am Heizungsvorlauf montiert
werden. Dies ist erforderlich um die Heizungsanlage
vor temperaturbedingten Schäden zu schützen.
Der Thermostat kann am Steckplatz des Anlegether-
mostaten (blauer, 2-poliger Stecker) des System Pro E
elektrisch verdrahtet werden.
• Bei Verwendung nicht diffusionsdichter Kunststoff-
rohre in der Heizungsanlage muss ein Sekundär-
wärmetauscher nachgeschaltet werden, um Korrosion
im Heizkessel zu vermeiden.
• Das Gerät ist mit einem Ausdehnungsgefäß ausge-
stattet (10 l/0,75 bar). Prüfen Sie vor der Montage des
Gerätes, ob dieses Volumen ausreicht. Ist das nicht der
Fall, muss ein zusätzliches Ausdehnungsgefäß an-
lagenseitig installiert werden.

4.2 Installation vorbereiten

Zur Vormontage aller anlagenseitigen Anschlüsse kann
die Vaillant Anschlusskonsole (Art.-Nr.: 302690)
eingesetzt werden, auf der die folgenden Bauteile
zusammengefasst sind:
– Wartungshähne (Heizungsvor- und -rücklauf)
– Gaskugelhahn mit Brandschutzeinrichtung
– Sicherheitsventil, heizungsseitig
– Sicherheitsgruppe, Brauchwasser
– KFE-Hahn
(Installation mit Anschlusskonsole siehe 4.6)
10

4.3 Gasanschluss

6 4
70
30
8

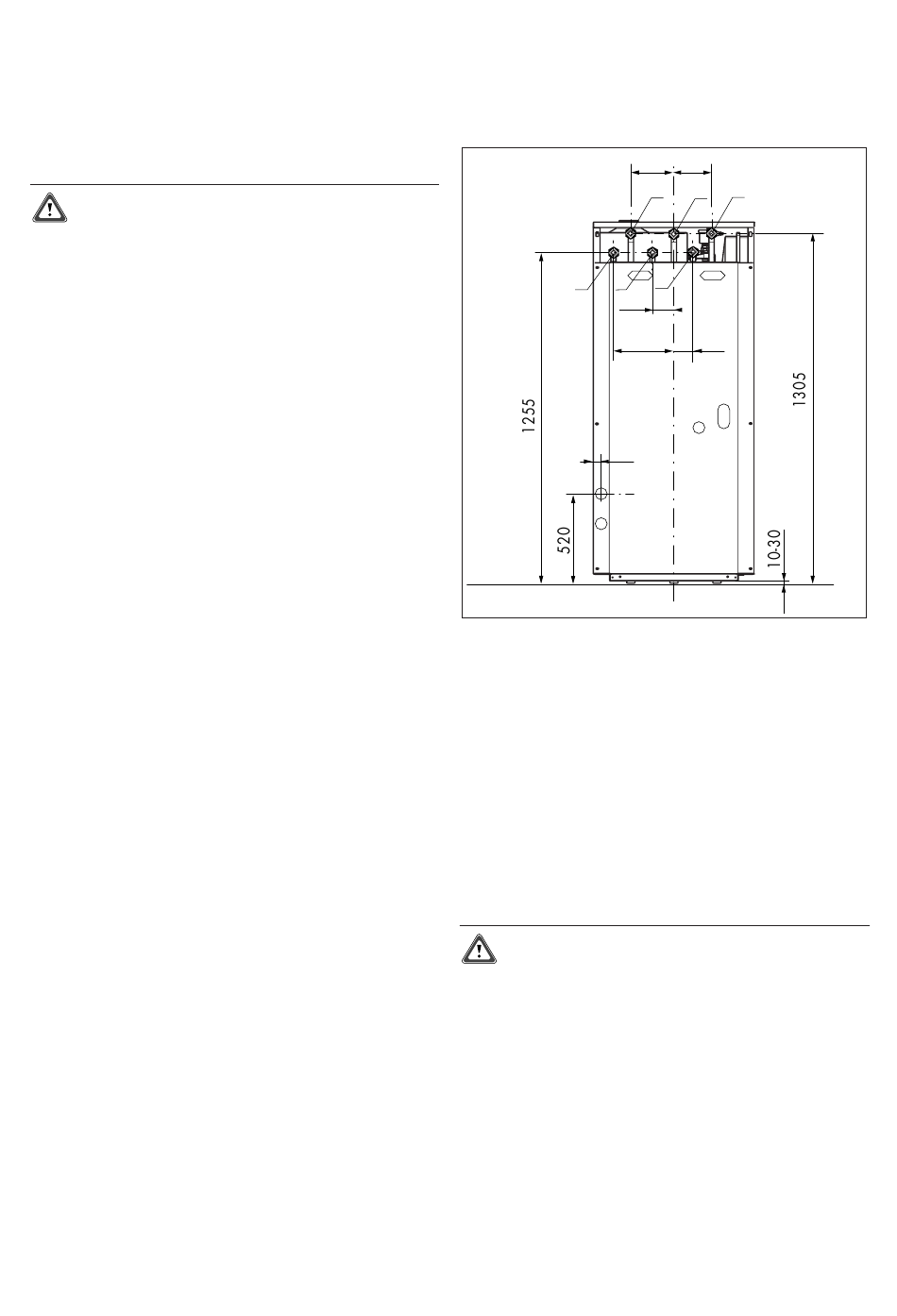

Abb. 4.1 Anschlussabmessungen
Legende:
1 Heizungsrücklauf-Anschluss (HRL)
2 Heizungsvorlauf-Anschluss (HVL)
3 Warmwasseranschluss (WW)
4 Kaltwasseranschluss (KW)
5 Gasanschluss
6 Zirkulationsanschluss
Die Gasinstallation darf nur von einem autorisierten
Fachhandwerker durchgeführt werden. Dabei sind die
gesetzlichen Richtlinien sowie örtliche Vorschriften der
Gasversorgungsunternehmen zu beachten.
Die Gaszuleitung ist nach den Angaben der DVGW-TRGI
auszulegen.
Achtung!
Achten Sie auf eine spannungsfreie Montage der
Anschluss- und Gasleitungen, damit es nicht zu
Undichtigkeiten in der Heizungsanlage oder dem
Gasanschluss kommt!
• Installieren Sie einen Gaskugelhahn mit Brandschutz-
einrichtung in der Gaszuleitung vor dem Gerät. Dieser
muss an gut zugänglicher Stelle montiert werden.
• Verschrauben Sie die Gasleitung flachdichtend mit
dem Gasanschlussstutzen (5). Um das Gasrohr nicht zu
beschädigen, muss es beim Anziehen der Verschrau-
bung an den Schlüsselflächen des Gasrohres mit einem
Schraubenschlüssel gegengehalten werden. Setzen Sie
zum Anschluss der Gasleitung einen flachdichtenden
Nippel ein.
Gas-Kompaktgerät mit Brennwerttechnik - ecoCOMPACT
140 140
1
5
3
2
210 70
2)
G3/4
G3/4
G3/4
G3/4
G3/4
G3/4
