3.3.2 Rohrmontage
Der Montagehalter ist geeignet für Rohre mit einem Durchmesser zwischen 1" - 5". Das Montage-
Kit besteht aus einer Montageplatte (Pos. 1), 2 Klemmen (Pos. 2) und 4 Schrauben (Pos. 3)
(→ å 3 und → å 4).
Zur Montage des Gerätes an ein Rohr gehen Sie wie folgt vor:

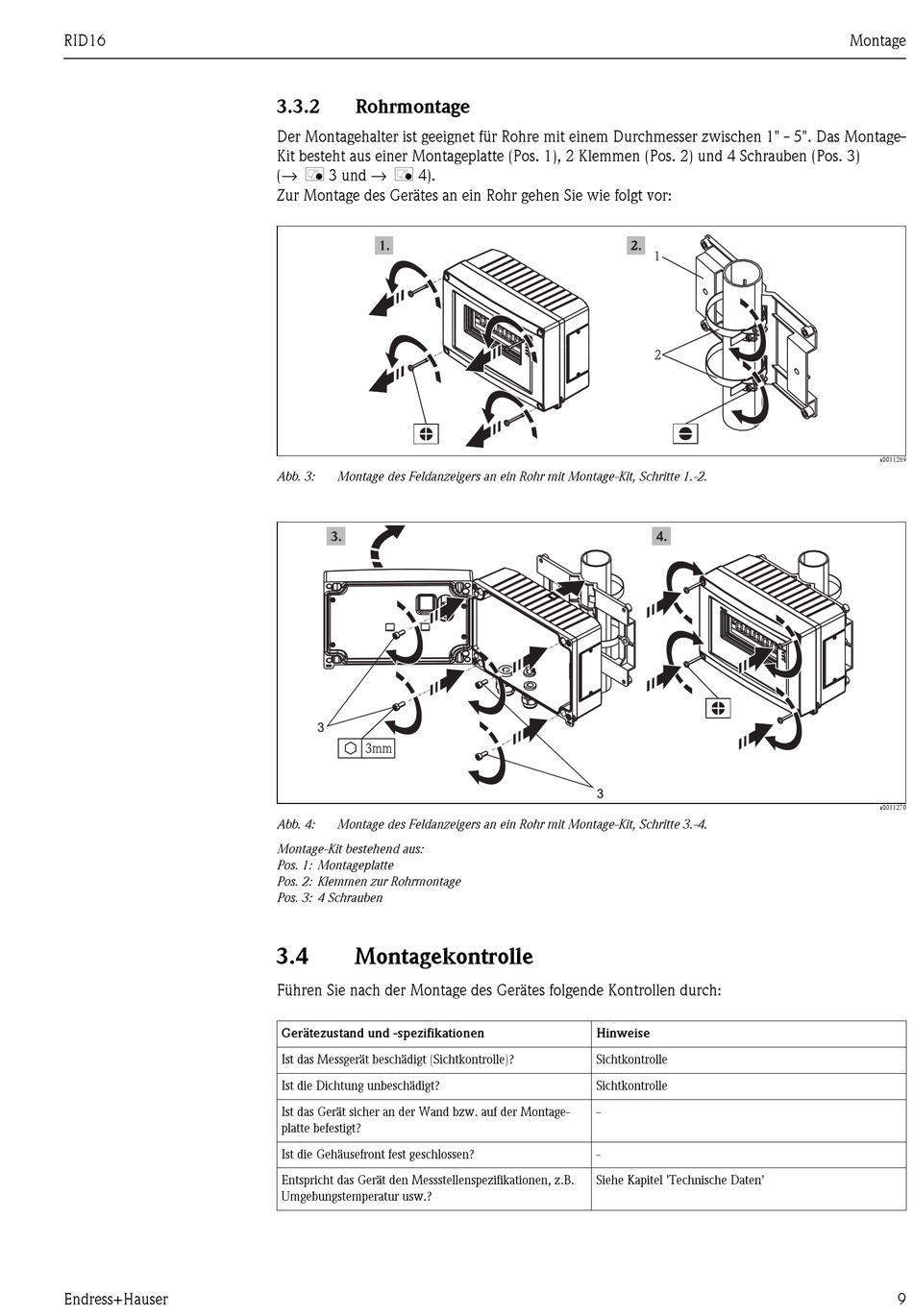

Abb. 3: Montage des Feldanzeigers an ein Rohr mit Montage-Kit, Schritte 1.-2.
Abb. 4: Montage des Feldanzeigers an ein Rohr mit Montage-Kit, Schritte 3.-4.
Montage-Kit bestehend aus:
Pos. 1: Montageplatte
Pos. 2: Klemmen zur Rohrmontage
Pos. 3: 4 Schrauben
3.4

Montagekontrolle

Führen Sie nach der Montage des Gerätes folgende Kontrollen durch:
Gerätezustand und -spezifikationen
Ist das Messgerät beschädigt (Sichtkontrolle)?
Ist die Dichtung unbeschädigt?
Ist das Gerät sicher an der Wand bzw. auf der Montage-
platte befestigt?
Ist die Gehäusefront fest geschlossen?
Entspricht das Gerät den Messstellenspezifikationen, z.B.
Umgebungstemperatur usw.?
Hinweise
Sichtkontrolle
Sichtkontrolle
-
-
Siehe Kapitel 'Technische Daten'
Montage
