Bedienung über FOUNDATION Fieldbus™
41
11 Bedienung über FOUNDATION Fieldbus™
11.1 Blockmodell
Beim FOUNDATION Fieldbus™ werden die gesamten Geräteparameter in Abhängigkeit ihrer
funktionalen Eigenschaft und Aufgabe kategorisiert und im wesentlichen drei unterschiedlichen
Blöcken zugeordnet. Ein Block kann als Container betrachtet werden, in dem Parameter und die
damit verbundenen Funktionalitäten enthalten sind. Ein FOUNDATION Fieldbus™ Gerät besitzt
folgende Blocktypen:
• Einen Resource Block (Geräteblock):
Der Resource Block beinhaltet alle gerätespezifischen Merkmale des Gerätes.
• Einen oder mehrere Transducer Blöcke:
Die Transducer Blöcke beinhalten messtechnische und gerätespezifische Parameter des Gerätes.
• Einen oder mehrere Funktionsblöcke:
Die Funktionsblöcke beinhalten die Automatisierungsfunktionen des Gerätes. Man unterscheidet
zwischen verschiedenen Funktionsblöcken, z.B. Integrator Funktionsblock, Arithmetic Funkti-
onsblock. Jeder dieser Funktionsblöcke wird für die Abarbeitung unterschiedlicher Applikations-
funktionen verwendet.
Je nach Anordnung und Verbindung der einzelnen Funktionsblöcke lassen sich verschiedene Auto-
matisierungsaufgaben realisieren. Neben diesen Blöcken kann ein Feldgerät weitere Blöcke beinhal-
ten, z.B. mehrere Input Selector Funktionsblöcke, wenn vom Feldgerät mehr als eine Prozessgröße
zur Verfügung steht.
RID1x verfügt über folgende Blöcke:

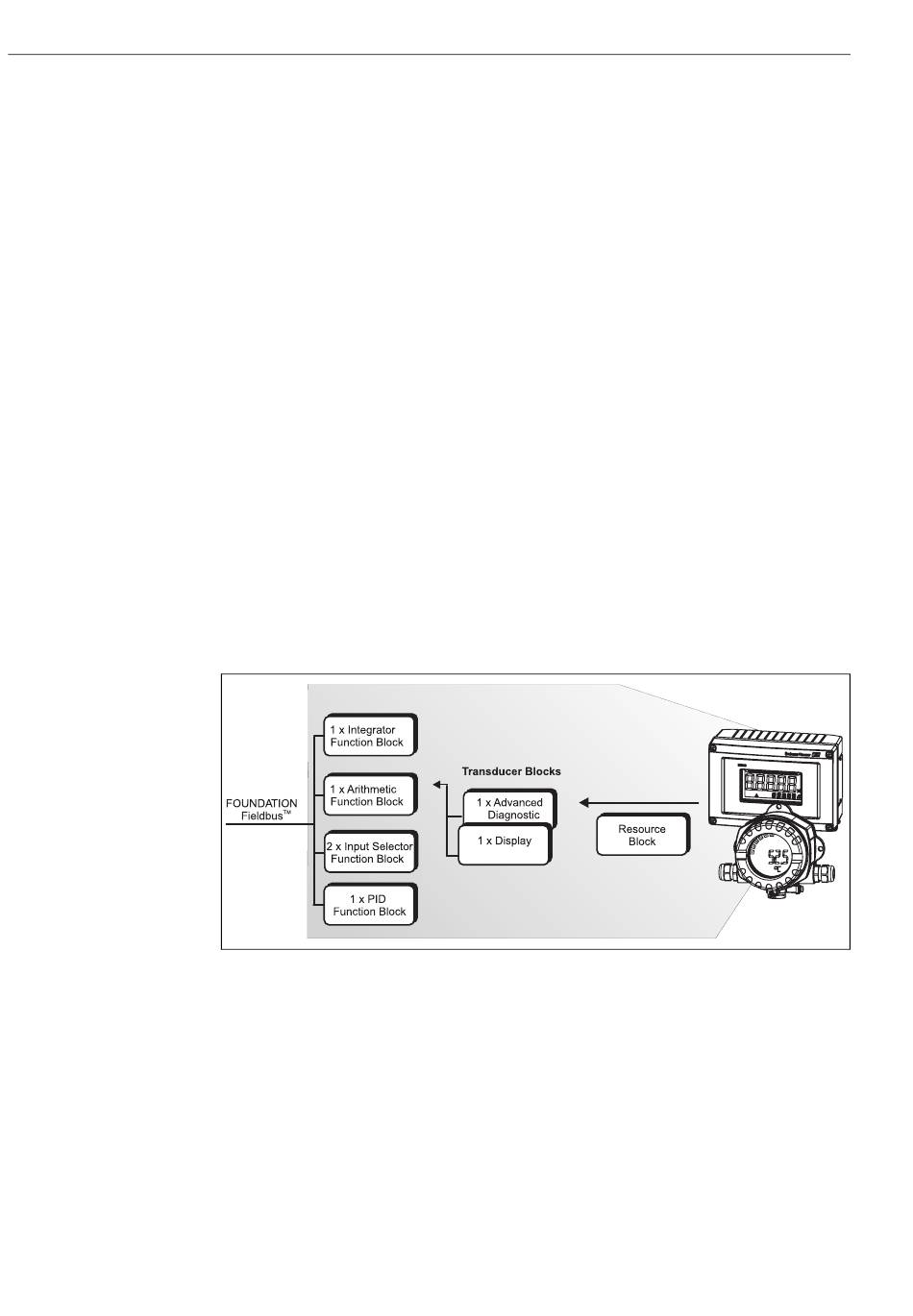

Abb. 1: Blockmodell RID1x
RID1x
A0011646
