Endress+Hauser RID16 Betriebsanleitung Seite 51

Bedienung über FOUNDATION Fieldbus™
Parameter Parameter
Index
5 Block Mode
(MODE_BLK)
6 Block Error
(BLOCK_ERR)
7 Update Event
(UPDATE_EVT)
8 Block Alarm
(BLOCK_ALM)
9 Transducer Type
(TRANSDUCER_TYPE
)
51

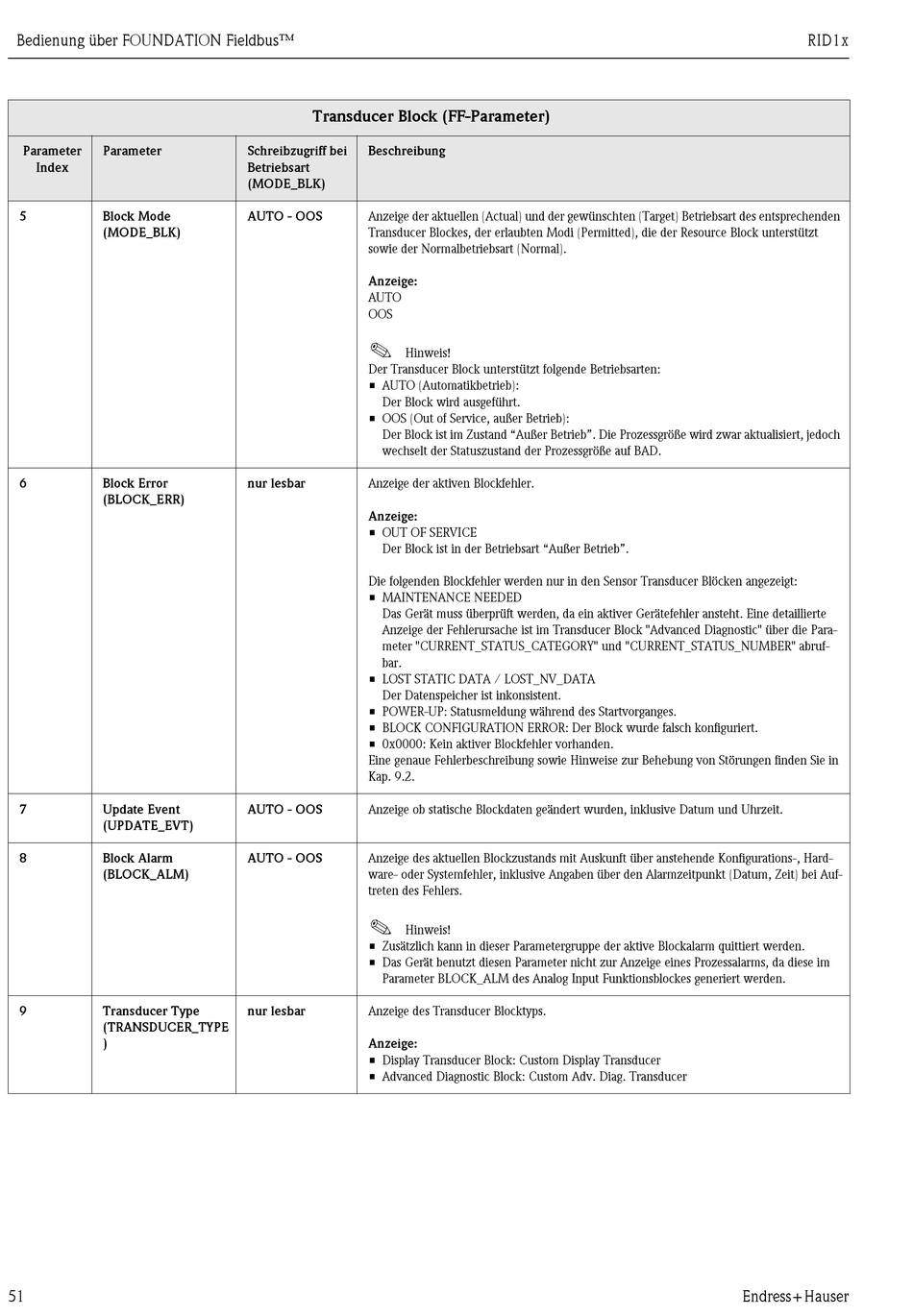

Transducer Block (FF-Parameter)
Schreibzugriff bei Beschreibung
Betriebsart
(MODE_BLK)
AUTO - OOS Anzeige der aktuellen (Actual) und der gewünschten (Target) Betriebsart des entsprechenden
Transducer Blockes, der erlaubten Modi (Permitted), die der Resource Block unterstützt
sowie der Normalbetriebsart (Normal).
Anzeige:
AUTO
OOS
!
Hinweis!
Der Transducer Block unterstützt folgende Betriebsarten:
• AUTO (Automatikbetrieb):
Der Block wird ausgeführt.
• OOS (Out of Service, außer Betrieb):
Der Block ist im Zustand "Außer Betrieb". Die Prozessgröße wird zwar aktualisiert, jedoch
wechselt der Statuszustand der Prozessgröße auf BAD.
nur lesbar Anzeige der aktiven Blockfehler.
Anzeige:
• OUT OF SERVICE
Der Block ist in der Betriebsart "Außer Betrieb".
Die folgenden Blockfehler werden nur in den Sensor Transducer Blöcken angezeigt:
• MAINTENANCE NEEDED
Das Gerät muss überprüft werden, da ein aktiver Gerätefehler ansteht. Eine detaillierte
Anzeige der Fehlerursache ist im Transducer Block "Advanced Diagnostic" über die Para-
meter "CURRENT_STATUS_CATEGORY" und "CURRENT_STATUS_NUMBER" abruf-
bar.
• LOST STATIC DATA / LOST_NV_DATA
Der Datenspeicher ist inkonsistent.
• POWER-UP: Statusmeldung während des Startvorganges.
• BLOCK CONFIGURATION ERROR: Der Block wurde falsch konfiguriert.
• 0x0000: Kein aktiver Blockfehler vorhanden.
Eine genaue Fehlerbeschreibung sowie Hinweise zur Behebung von Störungen finden Sie in
Kap. 9.2.
AUTO - OOS Anzeige ob statische Blockdaten geändert wurden, inklusive Datum und Uhrzeit.
AUTO - OOS Anzeige des aktuellen Blockzustands mit Auskunft über anstehende Konfigurations-, Hard-
ware- oder Systemfehler, inklusive Angaben über den Alarmzeitpunkt (Datum, Zeit) bei Auf-
treten des Fehlers.
!
Hinweis!
• Zusätzlich kann in dieser Parametergruppe der aktive Blockalarm quittiert werden.
• Das Gerät benutzt diesen Parameter nicht zur Anzeige eines Prozessalarms, da diese im
Parameter BLOCK_ALM des Analog Input Funktionsblockes generiert werden.
nur lesbar Anzeige des Transducer Blocktyps.
Anzeige:
• Display Transducer Block: Custom Display Transducer
• Advanced Diagnostic Block: Custom Adv. Diag. Transducer
RID1x
Endress+Hauser
