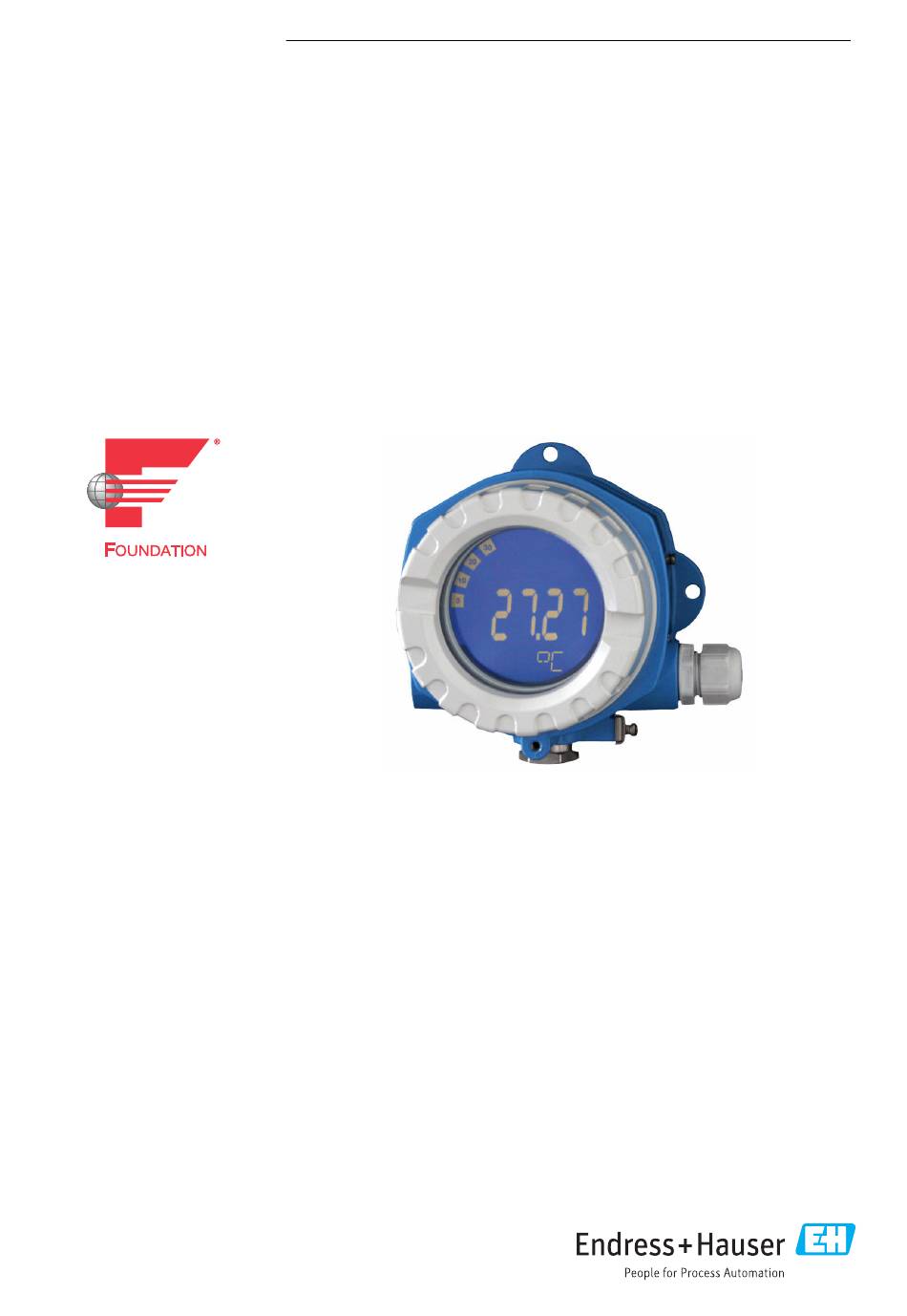

KA00281R/09/DE/15.22-00
71576988
2022-07-28
Products
Kurzanleitung
RID14
8-Kanal Feldanzeiger
mit FOUNDATION Fieldbus™
Diese Anleitung ist eine Kurzanleitung, sie ersetzt nicht die
zugehörige Betriebsanleitung.
Ausführliche Informationen sind in der Betriebsanleitung und
den weiteren Dokumentationen verfügbar.
Für alle Geräteausführungen verfügbar über:
• Internet: www.endress.com/deviceviewer
• Smartphone/Tablet: Endress+Hauser Operations App
Solutions
Services
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Endress+Hauser RID14
Inhaltszusammenfassung für Endress+Hauser RID14
- Seite 1 8-Kanal Feldanzeiger mit FOUNDATION Fieldbus™ Diese Anleitung ist eine Kurzanleitung, sie ersetzt nicht die zugehörige Betriebsanleitung. Ausführliche Informationen sind in der Betriebsanleitung und den weiteren Dokumentationen verfügbar. Für alle Geräteausführungen verfügbar über: • Internet: www.endress.com/deviceviewer • Smartphone/Tablet: Endress+Hauser Operations App...
- Seite 2 RID14 Order code: XXXXX-XXXXXX Ser. no.: XXXXXXXXXXXX Ext. ord. cd.: XXX.XXXX.XX Serial number www.endress.com/deviceviewer Endress+Hauser Operations App A0023555 Endress+Hauser...
-
Seite 3: Inhaltsverzeichnis
RID14 Inhaltsverzeichnis Inhaltsverzeichnis Hinweise zum Dokument ............3 Symbole . -
Seite 4: Elektrische Symbole
Hinweise zum Dokument RID14 HINWEIS Dieser Hinweis enthält Informationen zu Vorgehensweisen und weiterführenden Sachverhal- ten, die keine Körperverletzung nach sich ziehen. 1.1.2 Elektrische Symbole Symbol Bedeutung Symbol Bedeutung Gleichstrom Wechselstrom Gleich- und Wechselstrom Erdanschluss Eine geerdete Klemme, die vom Gesichtspunkt des Benutzers über ein Erdungssystem geerdet ist. -
Seite 5: Symbole In Grafiken
RID14 Sicherheitshinweise 1.1.4 Symbole in Grafiken Symbol Bedeutung Symbol Bedeutung 1, 2, 3,... Positionsnummern … Handlungsschritte A, B, C, ... Ansichten A-A, B-B, C-C, ... Schnitte Explosionsgefährdeter Bereich Sicherer Bereich (Nicht explosionsgefährdeter Bereich) 1.1.5 Werkzeugsymbole Symbol Bedeutung Schlitzschraubendreher A0011220 Innensechskantschlüssel A0011221 Gabelschlüssel... -
Seite 6: Bestimmungsgemäße Verwendung
Werk in sicherheitstechnisch einwandfreiem Zustand verlas- sen. Es erfüllt die allgemeinen Sicherheitsanforderungen und gesetzlichen Anforderungen. Zudem ist es konform zu den EG-Richtlinien, die in der gerätespezifischen EG-Konformitätserklärung aufgelistet sind. Mit der Anbringung des CE-Zeichens bestätigt Endress+Hauser diesen Sach- verhalt. Identifizierung Gerätebezeichnung 3.1.1... -
Seite 7: Lieferumfang
RID14 Identifizierung Made in Germany 2013 RID14 D-87484 Nesselwang Order code: RID14-XXXX/X Ser. no.: XXXXXXXXXXX Ext. ord. cd.: RID14-XXXXX 9 - 32 V IP66/67 Type 4X Ta = -40 ...+55/70/80°C FW: 1.00.00-[1...1] DevRev: X A0012565 1 Typenschild des Feldanzeigers (beispielhaft) Bestellcode, Seriennummer und erweiterter Bestellcode des Gerätes... -
Seite 8: Foundation Fieldbus
Montage RID14 3.3.3 EAC-Zeichen Das Produkt erfüllt die gesetzlichen Anforderungen der anwendbaren EEU-Richtlinien. Der Hersteller bestätigt die erfolgreiche Prüfung des Produkts mit der Anbringung des EAC-Zei- chens. 3.3.4 CSA General Purpose 3.3.5 Zertifizierung FOUNDATION Fieldbus™ Der Feldanzeiger hat erfolgreich alle Prüfungen durchlaufen und ist von der Fieldbus Founda- tion zertifiziert und registriert. -
Seite 9: Montagebedingungen
RID14 Montage Montagebedingungen Der Anzeiger ist für den Einsatz im Feld konzipiert. Die Einbaulage wird von der Ablesbarkeit des Displays bestimmt. Arbeitstemperaturbereich: –40 … +80 °C (–40 … +176 °F) HINWEIS Verringerte Lebensdauer des Displays bei hohen Temperaturen ‣ Gerät möglichst nicht im oberen Temperaturgrenzbereich betreiben. -
Seite 10: Drehen Des Displays
Montage RID14 4.3.1 Drehen des Displays Pos. 1 Pos. 2 Pos. 3 Pos. 4 90° 90° 90° A0023724 3 Feldanzeiger, 4 Display-Positionen, steckbar in 90° Schritten Das Display kann in 90° Schritten gedreht werden. Zuerst die Deckelkralle (1) und den Gehäusedeckel (2) entfernen. -
Seite 11: Montagekontrolle
RID14 Verdrahtung A0011258 4 Rohrmontage des Feldanzeigers mit Montagehalter für Rohrdurchmesser 1,5-2,2" Montageplatte Montagehalter 2 Muttern M6 Montagekontrolle Führen Sie nach der Montage des Gerätes folgende Kontrollen durch: Gerätezustand und -spezifikationen Hinweise Ist das Messgerät beschädigt? Sichtkontrolle Ist die Dichtung unbeschädigt? Sichtkontrolle Ist das Gerät sicher an der Wand bzw. -
Seite 12: Kabel An Feldanzeiger Anschließen
Verdrahtung RID14 HINWEIS Zerstörung der Elektronik durch fehlerhaften Anschluss ‣ Gerät nicht unter Betriebsspannung installieren bzw. verdrahten. Ein Nichtbeachten kann zur Zerstörung von Teilen der Elektronik führen. ‣ Der Pfostensteckverbinder dient nur dem Anschluss des Displays. Der Anschluss anderer Geräte kann zur Zerstörung von Teilen der Elektronik führen. -
Seite 13: Verdrahtung Auf Einen Blick
RID14 Verdrahtung 5.1.1 Verdrahtung auf einen Blick ESD - Electrostatic Discharge Schützen Sie die Klemmen vor elektrostatischer Entladung. Ein Nichtbeachten kann zur Zerstörung oder Fehlfunktion von Teilen der Elektronik führen. A0012751 FOUNDATION Fieldbus A0012569 6 Klemmenbelegung Klemme Klemmenbelegung FOUNDATION Fieldbus™ Anschluss (+) FOUNDATION Fieldbus™... - Seite 14 Feldbus-Gerätestecker Optional kann in das Feldgehäuse, anstelle einer Kabelverschraubung, ein Feldbus Geräteste- cker eingeschraubt werden. Feldbus-Gerätestecker können bei Endress+Hauser als Zubehör- teil bestellt werden (siehe Kap. ’Zubehör’ in der Betriebsanleitung). Die Anschlusstechnik beim FOUNDATION Fieldbus™ ermöglicht es, Messgeräte über einheit- liche mechanische Anschlüsse wie T-Abzweiger, Verteilerbausteine usw.
-
Seite 15: Schutzart
RID14 Verdrahtung 26.5 mm (1.040") 250 mm (9.84”) 150 mm (5.91”) M20x1.5 / NPT 1/2” 7/8-16 UNC A0012573 8 Gerätestecker für den Anschluss an den FOUNDATION Fieldbus™ Pin-Belegung / Farbcodes Feldbus-Gerätestecker Blaue Leitung: FF- (Klemme 2) Feldanzeiger Braune Leitung: FF+ (Klemme 1) Graue Leitung: Schirmung Grün/gelbe Leitung: Erde... -
Seite 16: Anschlusskontrolle
Bedienung des Feldanzeigers RID14 Anschlusskontrolle Führen Sie nach der elektrischen Installation des Gerätes folgende Kontrollen durch: Gerätezustand und -spezifikationen Hinweise Sind Messgerät oder Kabel beschädigt (Sichtkontrolle)? Elektrischer Anschluss Hinweise Stimmt die Versorgungsspannung mit den Angaben auf dem Typenschild überein? 9 … 32 V Erfüllen die verwendeten Kabel die erforderliche Spezifikationen? -
Seite 17: Funktionsblockverschaltung
RID14 Bedienung des Feldanzeigers 2. Miniaturschalter (DIP-Schalter) für diverse Hardware-Einstellungen Über Miniaturschalter (DIP-Schalter) auf dem Elektronikmodul können folgende Hardware- Einstellungen für die Feldbus-Schnittstelle vorgenommen werden → 19: Ein-/Ausschalten des Hardwareschreibschutzes Not used WRITE LOCK A0011638 9 Hardware Konfiuration des Feldanzeigers 6.1.1... -
Seite 18: Anzeige- Und Bedienelemente
Bedienung des Feldanzeigers RID14 Anzeige- und Bedienelemente 6.2.1 Anzeige A0012574 10 LC Display des Feldanzeigers Bargraph-Anzeige in 10% Schritten mit Unter- (Pos. 1a) und Überbereichanzeige (Pos. 1b) Messwertanzeige, Statusanzeige "Schlechter Messwertstatus" 14-Segmentanzeige für Einheiten und Messages Symbol "Kommunikation" Symbol "Parameter kann nicht verändert werden"... -
Seite 19: Konfiguration Des Feldanzeigers
RID14 Bedienung des Feldanzeigers Konfiguration des Feldanzeigers HINWEIS Verlust des Explosionsschutzes bei geöffnetem Gehäuse ‣ Parametrierung muss außerhalb des explosionsgefährdeten Bereichs erfolgen. Das FF-Kommunikationssystem funktioniert nur dann einwandfrei, wenn es fachkundig und korrekt konfiguriert wird. Für die Konfiguration stehen dem Benutzer spezielle, von unter- schiedlichen Herstellern angebotene Konfigurations- und Bedienprogramme zur Verfügung. -
Seite 20: Gerätekonfiguration
Bedienung des Feldanzeigers RID14 Der aktuelle Status des Schreibschutzes wird im WRITE_LOCK Parameter angezeigt (Resource Block, siehe Anhang in der Betriebsanleitung). ESD - Electrostatic Discharge Schützen Sie die Klemmen vor elektrostatischer Entladung. Ein Nichtbeachten kann zur Zerstörung oder Fehlfunktion von Teilen der Elektronik führen. - Seite 24 *71576988* 71576988 www.addresses.endress.com...
