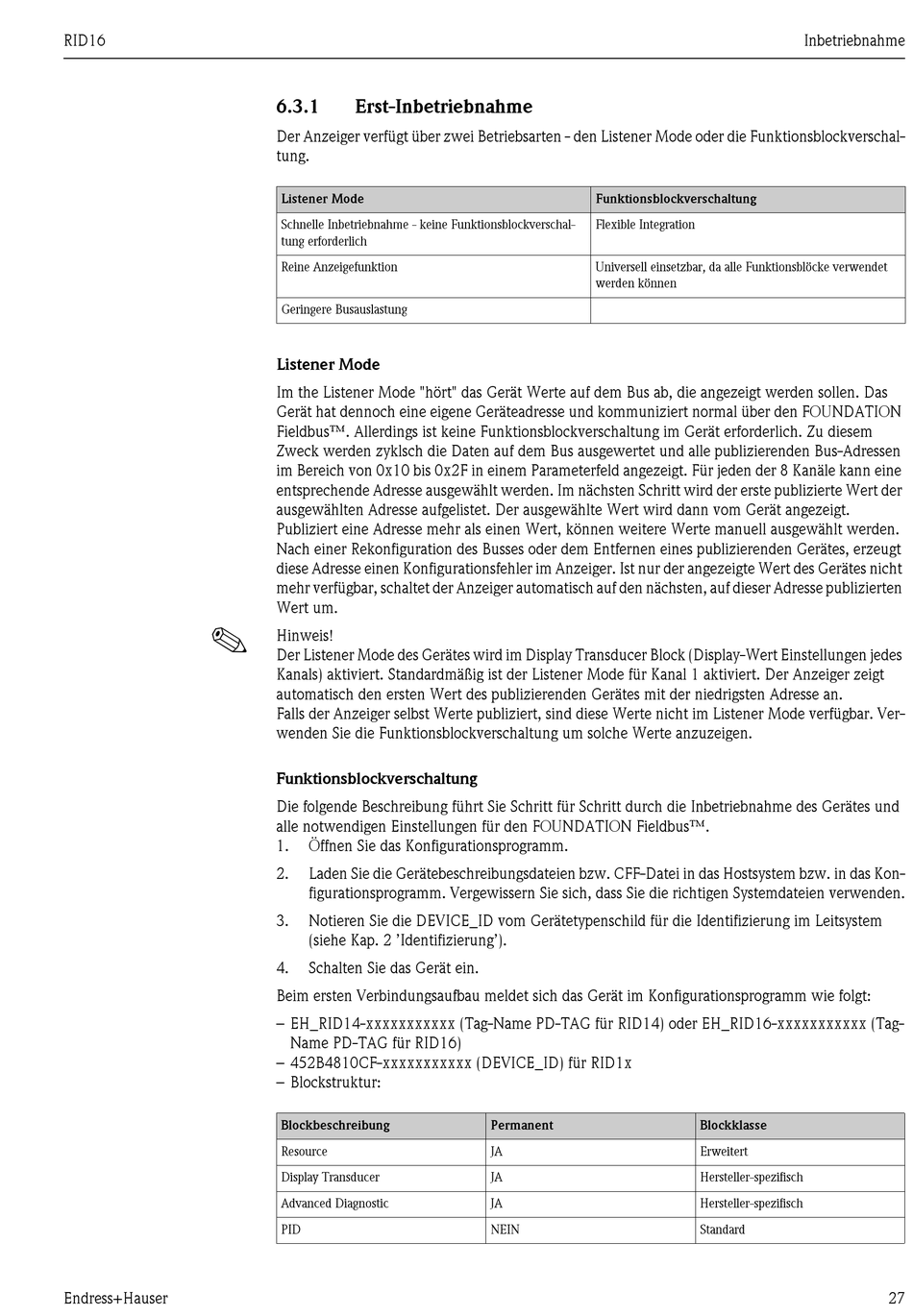

6.3.1 Erst-Inbetriebnahme
Der Anzeiger verfügt über zwei Betriebsarten - den Listener Mode oder die Funktionsblockverschal-
tung.
Listener Mode
Schnelle Inbetriebnahme - keine Funktionsblockverschal-
tung erforderlich
Reine Anzeigefunktion
Geringere Busauslastung
Listener Mode
Im the Listener Mode "hört" das Gerät Werte auf dem Bus ab, die angezeigt werden sollen. Das
Gerät hat dennoch eine eigene Geräteadresse und kommuniziert normal über den FOUNDATION
Fieldbus™. Allerdings ist keine Funktionsblockverschaltung im Gerät erforderlich. Zu diesem
Zweck werden zyklsch die Daten auf dem Bus ausgewertet und alle publizierenden Bus-Adressen
im Bereich von 0x10 bis 0x2F in einem Parameterfeld angezeigt. Für jeden der 8 Kanäle kann eine
entsprechende Adresse ausgewählt werden. Im nächsten Schritt wird der erste publizierte Wert der
ausgewählten Adresse aufgelistet. Der ausgewählte Wert wird dann vom Gerät angezeigt.
Publiziert eine Adresse mehr als einen Wert, können weitere Werte manuell ausgewählt werden.
Nach einer Rekonfiguration des Busses oder dem Entfernen eines publizierenden Gerätes, erzeugt
diese Adresse einen Konfigurationsfehler im Anzeiger. Ist nur der angezeigte Wert des Gerätes nicht
mehr verfügbar, schaltet der Anzeiger automatisch auf den nächsten, auf dieser Adresse publizierten
Wert um.
Hinweis!
Der Listener Mode des Gerätes wird im Display Transducer Block (Display-Wert Einstellungen jedes
Kanals) aktiviert. Standardmäßig ist der Listener Mode für Kanal 1 aktiviert. Der Anzeiger zeigt
automatisch den ersten Wert des publizierenden Gerätes mit der niedrigsten Adresse an.
Falls der Anzeiger selbst Werte publiziert, sind diese Werte nicht im Listener Mode verfügbar. Ver-
wenden Sie die Funktionsblockverschaltung um solche Werte anzuzeigen.
Funktionsblockverschaltung
Die folgende Beschreibung führt Sie Schritt für Schritt durch die Inbetriebnahme des Gerätes und
alle notwendigen Einstellungen für den FOUNDATION Fieldbus™.
1. Öffnen Sie das Konfigurationsprogramm.
2. Laden Sie die Gerätebeschreibungsdateien bzw. CFF-Datei in das Hostsystem bzw. in das Kon-
figurationsprogramm. Vergewissern Sie sich, dass Sie die richtigen Systemdateien verwenden.
3. Notieren Sie die DEVICE_ID vom Gerätetypenschild für die Identifizierung im Leitsystem
(siehe Kap. 2 'Identifizierung').
4. Schalten Sie das Gerät ein.
Beim ersten Verbindungsaufbau meldet sich das Gerät im Konfigurationsprogramm wie folgt:
– EH_RID14-xxxxxxxxxxx (Tag-Name PD-TAG für RID14) oder EH_RID16-xxxxxxxxxxx (Tag-
Name PD-TAG für RID16)
– 452B4810CF-xxxxxxxxxxx (DEVICE_ID) für RID1x
– Blockstruktur:
Blockbeschreibung
Resource
Display Transducer
Advanced Diagnostic
PID
Funktionsblockverschaltung
Flexible Integration
Universell einsetzbar, da alle Funktionsblöcke verwendet
werden können
Permanent
JA
JA
JA
NEIN
Inbetriebnahme
Blockklasse
Erweitert
Hersteller-spezifisch
Hersteller-spezifisch
Standard
