TI00145R/09/DE/13.13
71232469
Products

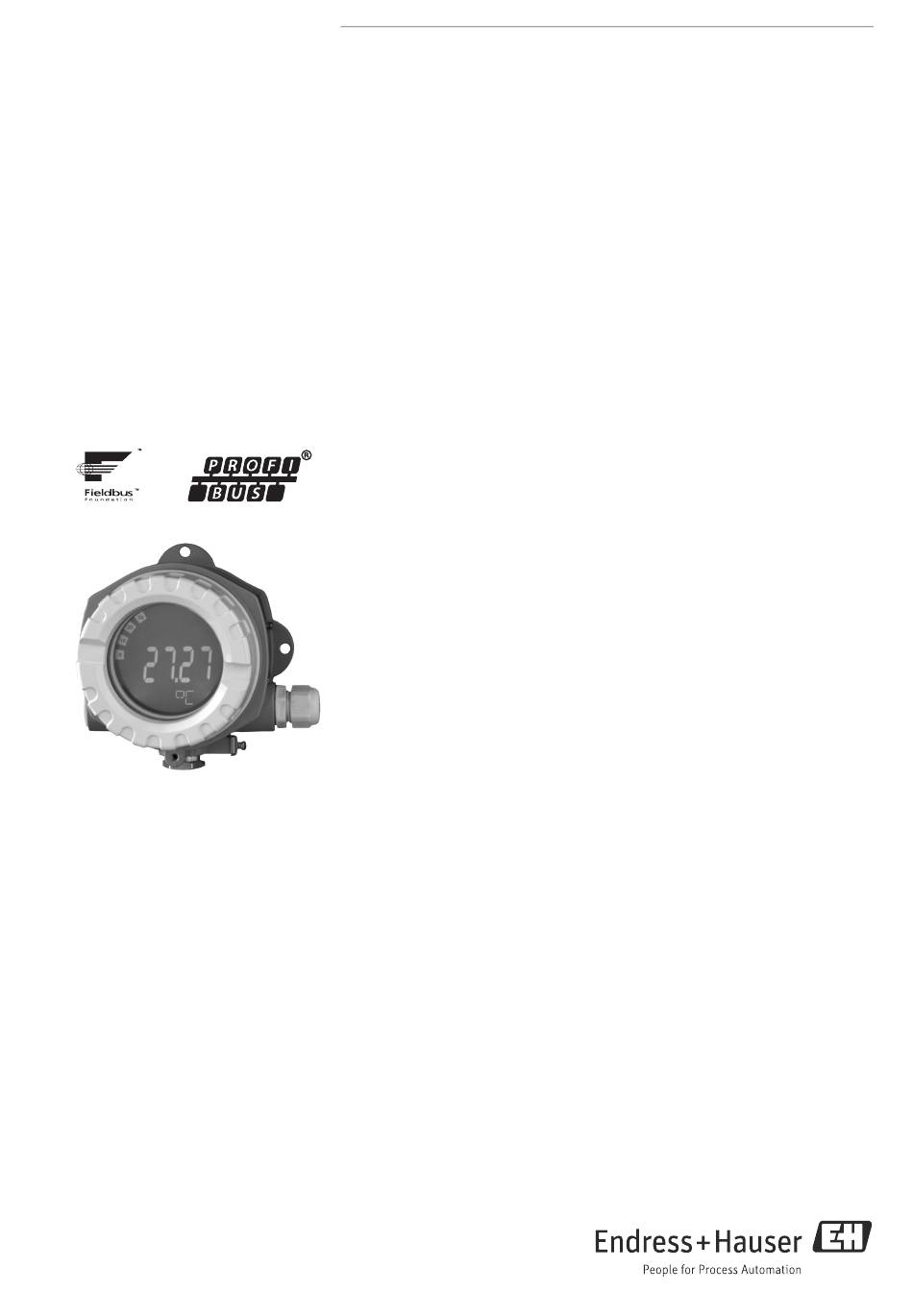

Technische Information
RID14

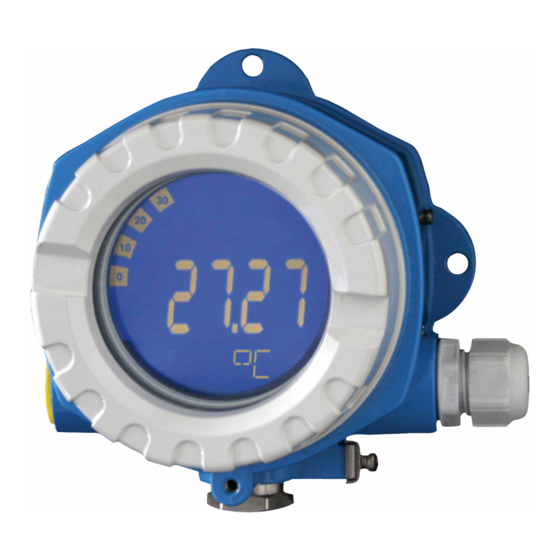

8-Kanal Feldanzeiger
mit FOUNDATION Fieldbus™ oder PROFIBUS® PA
Protokoll
Feldanzeiger zur einfachen Integration in
bestehende Feldbussysteme
Anwendungsbereich
• Feldanzeiger mit 8 Eingangskanälen und FOUNDATION Fieldbus™ oder PROFIBUS®
PA Protokoll zur Anzeige von Prozess- und berechneten Werten
• Optional auch für Ex d Anwendungen
• Vor-Ort-Anzeige der Prozessparameter in Feldbussystemen
Ihre Vorteile
• Brillantes, hinterleuchtetes LC Display mit Bargraph, Diagnosesymbolen und Klar-
text-Feld
• Listenermodus für bis zu 8 analoge Kanäle oder digitale Status
• Anzeige von 8 Kanälen über Funktionsblockverschaltung bei FOUNDATION Field-
bus™
• Sicherer Betrieb im Ex-Bereich durch internationale Zulassungen wie
– FM IS, NI
– CSA IS, NI
– ATEX Ex ia, Ex nA
zur Montage eigensicher in Zone 1 und Zone 2
• Aluminiumgehäuse oder Edelstahlgehäuse als Option
Solutions
Services
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Endress+Hauser RID14
Inhaltszusammenfassung für Endress+Hauser RID14
- Seite 1 Products Solutions Services TI00145R/09/DE/13.13 71232469 Technische Information RID14 8-Kanal Feldanzeiger mit FOUNDATION Fieldbus™ oder PROFIBUS® PA Protokoll Feldanzeiger zur einfachen Integration in bestehende Feldbussysteme Anwendungsbereich • Feldanzeiger mit 8 Eingangskanälen und FOUNDATION Fieldbus™ oder PROFIBUS® PA Protokoll zur Anzeige von Prozess- und berechneten Werten •...
-
Seite 2: Arbeitsweise Und Systemaufbau
Feldbusteilnehmer durch Listenermodus bzw. bei FOUNDATION Fieldbus™ auch durch Funktionsblockverschaltung. Messeinrichtung Endress+Hauser verfügt über eine breite Palette innovativer Produkte für den Einsatz mit FOUNDA- TION Fieldbus™ und PROFIBUS® PA Protokoll. Die Anzeiger bilden zusammen mit den Sensoren und Transmittern eine Gesamtmessstelle für verschiedenste Einsatzgebiete im industriellen Umfeld. - Seite 3 RID14 Der 8-kanalige Anzeiger zeigt die Messwerte, berechneten Werte und Statusinformationen der Feld- busteilnehmer eines Feldbus-Netzwerkes an. Im Listenermodus hört das Gerät die eingestellten Feld- busadressen ab und zeigt deren Werte an. Zusätzlich können beim FOUNDATION Fieldbus™ Anzeiger auch über Funktionsblockverschaltung auf dem Bus verfügbare Werte angezeigt werden.
- Seite 4 RID14 Sink VCRs Subscriber VCRs Publisher VCRs Link-Einstellungen Slot time Min. Inter PDU delay Max. response delay Blöcke Blockbeschreibung Block Index Permanent Blockausfüh- Blockklasse rungszeit Resource Erweitert Display Transducer Herstellerspezifisch Advanced Diagnostic Herstellerspezifisch NEIN 100 ms Standard Input Selector 1...
-
Seite 5: Einbaubedingungen
RID14 Hilfsenergie Elektrischer Anschluss A0021528 Anschlussbelegung des Feldanzeigers FOUNDATION Fieldbus™ oder PROFIBUS® PA Versorgungsspannung Die Versorgung erfolgt über den Feldbus. U = 9 bis 32 V DC, polaritätsunabhängig (max. Spannung U = 35 V). Netzspannungsfilter 50/60 Hz Stromaufnahme 11 mA Kabeleinführung... -
Seite 6: Konstruktiver Aufbau
RID14 Feuchte • Betauung nach IEC 60 068-2-33 zulässig • Max. rel. Feuchte: 95% nach IEC 60068-2-30 Schutzart IP67. NEMA 4X. Stoß- und Schwingungsfes- 10 bis 2000 Hz bei 5g nach IEC 60 068-2-6 tigkeit Elektromagnetische Verträg- CE EMV-Konformität lichkeit (EMV) Das Gerät erfüllt alle in IEC 61326-1:2006 und NAMUR NE21:2007 genannten Anforderungen. -
Seite 7: Anzeige- Und Bedienoberfläche
RID14 Werkstoffe Gehäuse Typenschild Aluminiumdruckguss AlSi10Mg mit Pulverbeschich- Aluminium AlMgl, schwarz eloxiert tung auf Polyesterbasis Edelstahl 1.4435 (AISI 316L), optional 1.4301 (AISI 304) Anschlussklemmen Schraubklemmen für Leitungen bis max. 2,5 mm (14 AWG) plus Aderendhülse Anzeige- und Bedienoberfläche Anzeigeelemente A0011307 LC-Anzeige des Feldanzeigers (beleuchtet, steckbar in 90°-Schritten) -
Seite 8: Zertifikate Und Zulassungen
RID14 Zertifikate und Zulassungen CE-Zeichen Das Gerät erfüllt die gesetzlichen Anforderungen der EG-Richtlinien. Endress+Hauser bestätigt die erfolgreiche Prüfung des Gerätes mit der Anbringung des CE-Zeichens. Ex-Zulassung Über die aktuell lieferbaren Ex-Ausführungen (ATEX, FM, CSA, usw.) erhalten Sie bei Ihrer E+H-Ver- triebsstelle Auskunft. -
Seite 9: Ergänzende Dokumentation
