KA01156K/09/DE/04.23-00
71600677
2023-01-31
Products

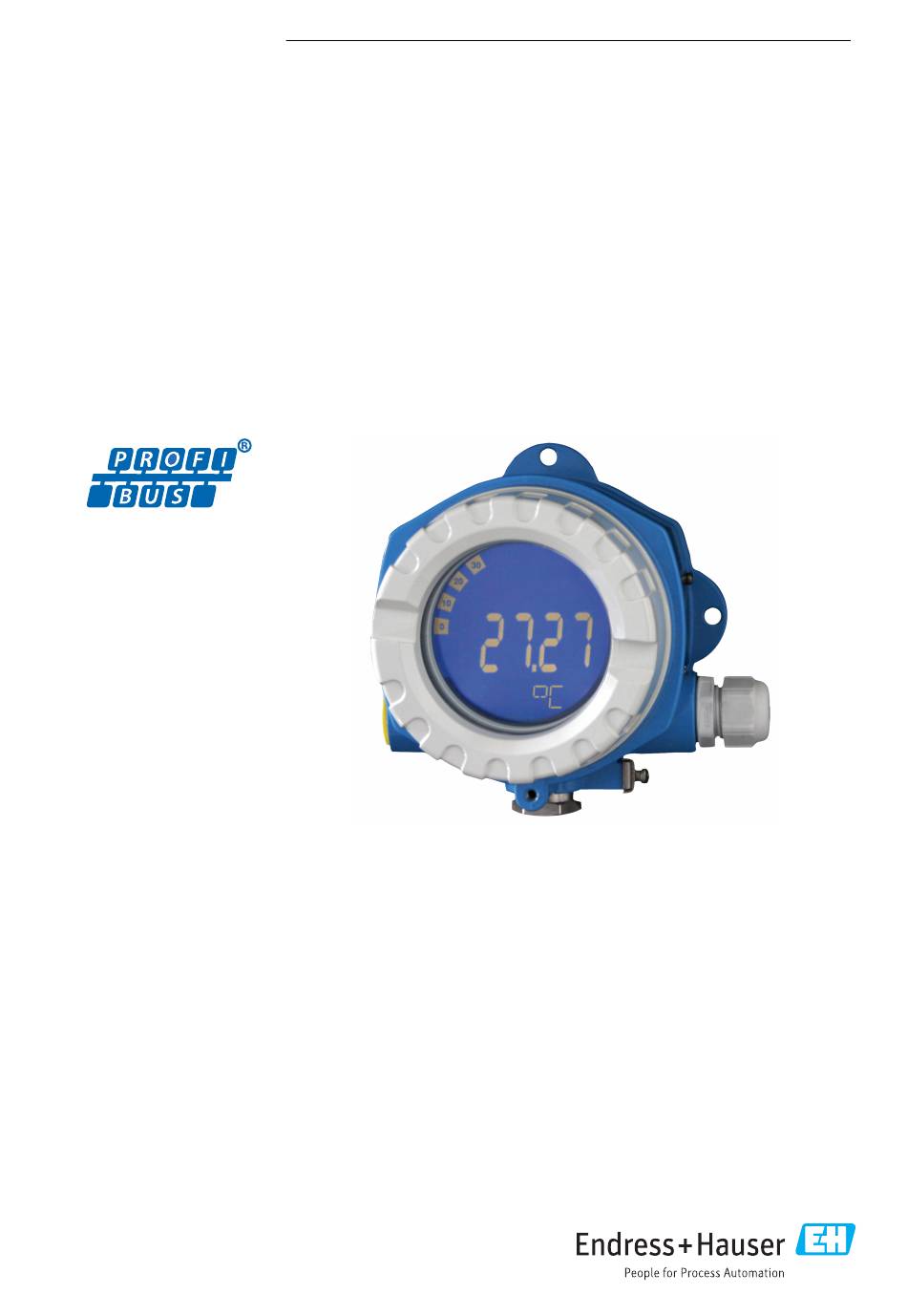

Kurzanleitung
RID14
8-Kanal Feldanzeiger
mit PROFIBUS® PA Protokoll
Diese Anleitung ist eine Kurzanleitung, sie ersetzt nicht die
zugehörige Betriebsanleitung.
Ausführliche Informationen sind in der Betriebsanleitung und
den weiteren Dokumentationen verfügbar.
Für alle Geräteausführungen verfügbar über:
• Internet:
www.endress.com/deviceviewer
• Smartphone/Tablet: Endress+Hauser Operations App
Solutions
Services
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Endress+Hauser RID14

Inhaltszusammenfassung für Endress+Hauser RID14

  • Seite 1 8-Kanal Feldanzeiger mit PROFIBUS® PA Protokoll Diese Anleitung ist eine Kurzanleitung, sie ersetzt nicht die zugehörige Betriebsanleitung. Ausführliche Informationen sind in der Betriebsanleitung und den weiteren Dokumentationen verfügbar. Für alle Geräteausführungen verfügbar über: • Internet: www.endress.com/deviceviewer • Smartphone/Tablet: Endress+Hauser Operations App...
  • Seite 2 RID14 Order code: XXXXX-XXXXXX Ser. no.: XXXXXXXXXXXX Ext. ord. cd.: XXX.XXXX.XX Serial number www.endress.com/deviceviewer Endress+Hauser Operations App A0023555 Endress+Hauser...

  • Seite 3: Inhaltsverzeichnis

    RID14 Inhaltsverzeichnis Inhaltsverzeichnis Hinweise zum Dokument ............4 Symbole .

  • Seite 4: Hinweise Zum Dokument

    Hinweise zum Dokument RID14 Hinweise zum Dokument Symbole 1.1.1 Warnhinweissymbole GEFAHR Dieser Hinweis macht auf eine gefährliche Situation aufmerksam, die, wenn sie nicht vermie- den wird, zu Tod oder schwerer Körperverletzung führen wird. WARNUNG Dieser Hinweis macht auf eine gefährliche Situation aufmerksam, die, wenn sie nicht vermie- den wird, zu Tod oder schwerer Körperverletzung führen kann.

  • Seite 5: Symbole In Grafiken

    RID14 Sicherheitshinweise Symbol Bedeutung Symbol Bedeutung Verweis auf Dokumentation Verweis auf Seite Verweis auf Abbildung … Handlungsschritte Ergebnis eines Handlungsschritts Sichtkontrolle 1.1.4 Symbole in Grafiken Symbol Bedeutung Symbol Bedeutung 1, 2, 3,... Positionsnummern … Handlungsschritte A, B, C, ... Ansichten A-A, B-B, C-C, ...

  • Seite 6: Betriebssicherheit

    Warenannahme und Produktidentifizierung RID14 Betriebssicherheit Beschädigung des Geräts! ‣ Das Gerät nur in technisch einwandfreiem und betriebssicherem Zustand betreiben. ‣ Der Betreiber ist für den störungsfreien Betrieb des Geräts verantwortlich. Produktsicherheit Das Gerät ist nach dem Stand der Technik und guter Ingenieurspraxis betriebssicher gebaut und geprüft und hat das Werk in sicherheitstechnisch einwandfreiem Zustand verlassen.

  • Seite 7: Produktidentifizierung

    (www.endress.com/deviceviewer): Alle Angaben zum Gerät und eine Übersicht zum Umfang der mitgelieferten Technischen Dokumentation werden angezeigt. • Seriennummer vom Typenschild in die Endress+Hauser Operations App eingeben oder mit der Endress+Hauser Operations App den 2-D-Matrixcode (QR-Code) auf dem Typenschild scannen: Alle Angaben zum Gerät und zum Umfang der zugehörigen Technischen Doku- mentation werden angezeigt.

  • Seite 8: Zertifikate Und Zulassungen

    Montage RID14 Zertifikate und Zulassungen Für das Gerät gültige Zertifikate und Zulassungen: siehe Angaben auf dem Typenschild Zulassungsrelevante Daten und Dokumente: www.endress.com/deviceviewer → (Serien- nummer eingeben) 3.4.1 PROFIBUS Der Feldanzeiger hat erfolgreich den PROFIBUS PA Physical Layer Test bestanden. Als "Nicht aktiver"...

  • Seite 9: Abmessungen

    RID14 Montage 4.1.1 Abmessungen 132 (5.2) 112 (4.4) 106 (4.2) 121 (4.8) 166 (6.5) A0011152  1 Abmessungen des Feldanzeigers; Angaben in mm (in) 4.1.2 Montageort Informationen über Bedingungen, die am Montageort vorliegen müssen, um das Gerät bestimmungsgemäß zu montieren, wie Umgebungstemperatur, Schutzart, Klimaklasse etc., finden Sie in Kapitel "Technische Daten"...

  • Seite 10: Direkte Wandmontage

    Montage RID14 Das Display kann in 90° Schritten gedreht werden. Die Deckelkralle (1) und den Gehäusedeckel (2) entfernen. Das Display (3) von der Elektronikeinheit (4) abziehen. Das Display in die gewünschte Position drehen und auf die Elektronikeinheit stecken. Gewinde im Gehäusedeckel sowie am Gehäuseunterteil reinigen und bei Bedarf schmie- ren.

  • Seite 11: Montagekontrolle

    RID14 Elektrischer Anschluss Montagekontrolle Führen Sie nach der Montage des Gerätes folgende Kontrollen durch: Gerätezustand und -spezifikationen Hinweise Ist das Messgerät beschädigt? Sichtkontrolle Ist die Dichtung unbeschädigt? Sichtkontrolle Ist das Gerät sicher an der Wand bzw. auf der Montageplatte befestigt? Ist der Gehäusedeckel fest geschlossen?
  • Seite 12 Elektrischer Anschluss RID14 A0012568  4 Gehäuse des Feldanzeigers öffnen Kabelverschraubung öffnen bzw. Kabelverschraubung entfernen für Verwendung eines Feldbus-Gerätesteckers (optionales Zubehör). Deckelkralle entfernen. Gehäusedeckel entfernen. Display entfernen. Schrauben von der Elektronikeinheit entfernen. Elektronikeinheit abziehen. Kabel durch die Kabeleinführung ziehen bzw. Feldbus-Gerätestecker in das Gehäuse schrauben.
  • Seite 13 RID14 Elektrischer Anschluss Verdrahtung auf einen Blick ® PROFIBUS PA A0021496  5 Klemmenbelegung Klemme Klemmenbelegung PROFIBUS® PA Anschluss (+) PROFIBUS® PA Anschluss (-) 5.2.2 Anschluss an PROFIBUS® PA Der Anschluss von Geräten an den PROFIBUS® PA kann auf zwei Arten erfolgen: •...
  • Seite 14 Feldbus-Gerätestecker Optional kann in das Feldgehäuse, anstelle einer Kabelverschraubung, ein Feldbus Geräteste- cker eingeschraubt werden. Feldbus-Gerätestecker können bei Endress+Hauser als Zubehör- teil bestellt werden (siehe Kap. ’Zubehör’ in der Betriebsanleitung). Die Anschlusstechnik beim PROFIBUS® PA ermöglicht es, Messgeräte über einheitliche mechanische Anschlüsse wie T-Abzweiger, Verteilerbausteine usw.
  • Seite 15 RID14 Elektrischer Anschluss Abschirmung der Zuleitung/T-Box Es sind Kabelverschraubungen mit guten EMV-Eigenschaften zu verwenden, möglichst mit Rundumkontaktierung des Kabelschirms (Iris-Feder). Dies erfordert geringe Potenzialunter- schiede, evtl. Potenzialausgleich. • Die Abschirmung des PA-Kabels darf nicht unterbrochen werden. • Der Anschluss der Abschirmung muss immer so kurz wie möglich gehalten werden.

  • Seite 16: Schutzart Sicherstellen

    Elektrischer Anschluss RID14 Technische Daten Gerätestecker: • Schutzart IP 67 (NEMA 4x) • Umgebungstemperatur: –40 … +105 °C (–40 … +221 °F) Schutzart sicherstellen Die Geräte erfüllen die Anforderungen für die Schutzart IP 67. Die Einhaltung der folgenden Punkte ist zwingend erforderlich um nach Einbau oder Servicearbeiten die Einhaltung der Schutzart IP 67 zu garantieren: •...

  • Seite 17: Bedienungsmöglichkeiten

    RID14 Bedienungsmöglichkeiten Elektrischer Anschluss Hinweise Wurde die max. Länge der Stichleitungen gemäß den Feldbusspezifikationen eingehal- ten? Ist das Feldbuskabel lückenlos abgeschirmt (90%) und korrekt geerdet? Bedienungsmöglichkeiten Übersicht zu Bedienungsmöglichkeiten 6.1.1 Anzeige A0012574  8 LC Display des Feldanzeigers Bargraph-Anzeige in 10% Schritten mit Unter- (Pos. 1a) und Überbereichanzeige (Pos. 1b) Messwertanzeige, Statusanzeige "Schlechter Messwertstatus"...
  • Seite 18 Bedienungsmöglichkeiten RID14 Der Anzeiger stellt auch die Qualität des Messwertes dar. Ist der Status des angezeigten Wer- tes "gut" (Wert größer oder gleich 0x80), wird kein Symbol angezeigt und der Anzeiger befin- det sich im normalen Betriebszustand. Ist der Status des angezeigten Wertes "unsicher" (Wert zwischen 0x40 und 0x7F), wird das Symbol "Unsicherer Messwertstatus"...

  • Seite 19: Zugriff Auf Bedienmenü Via Bedientool

    RID14 Bedienungsmöglichkeiten A0021500  9 Hardware-Einstellung über DIP-Schalter Schalterposition ON Schalterposition OFF Schreibschutz Bei Bedienung über die DIP-Schalter können nur 2 Anzeigewerte konfiguriert werden. Listener Mode Der Feldanzeiger wirkt als reiner Listener, d.h. er erscheint im Bus nicht als aktiver Teilneh- mer mit einer eigenen Adresse und es erhöht auch nicht den „Traffic“...

  • Seite 20: Hardwareeinstellungen

    Bedienungsmöglichkeiten RID14 Weitere Informationen zur Konfiguration über PC-Konfigurationssoftware sind in der Betriebsanleitung zu finden. Der PROFIBUS PA Anzeiger darf durch DTM mittels CDI-Schnittstelle nur ohne Busver- sorgung parametriert werden! Damit eine Verbindung zum Gerät aufgebaut werden kann, muss an den DIP-Schaltern die Bedienung auf "Remote"...

  • Seite 21: Schreibschutz Ein-/Ausschalten

    RID14 Bedienungsmöglichkeiten 6.3.1 Schreibschutz ein-/ausschalten Der Schreibschutz wird über den DIP-Schalter "WRITE LOCK" ein- oder ausgeschaltet. Bei aktivem Schreibschutz ("WRITE LOCK" auf "ON") ist eine Veränderung der Parameter nicht möglich. Der aktuelle Status des Schreibschutz wird im Parameter "Status Verriegelung" ange- zeigt.

  • Seite 22: Gerätekonfiguration

    Bedienungsmöglichkeiten RID14 Die Einstellung erfolgt folgendermaßen: Mit DIP-Schalter "AI1/AI2" auswählen, ob sich der eingestellte Offset auf den Analog- eingang 1 (Schalter auf "ON") oder auf den Analogeingang 2 (Schalter auf "OFF") bezieht. DIP-Schalter "Adress/Offset" auf "OFF" stellen, um einen Index (Offset) für den Analog- eingang 1 oder Analogeingang 2 einzustellen.
  • Seite 24 *71600677* 71600677 www.addresses.endress.com...
