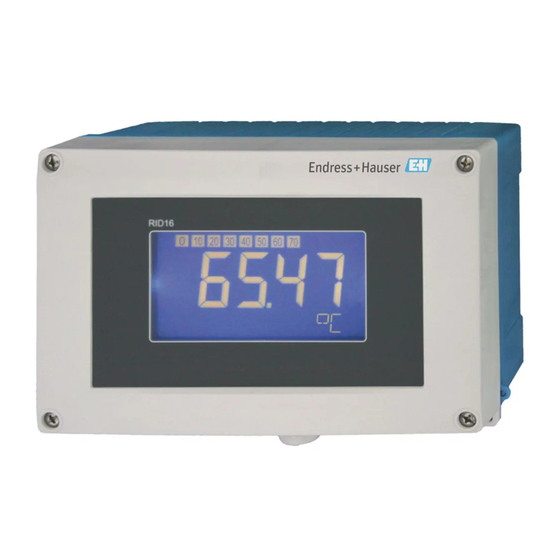

Endress+Hauser RID16 Betriebsanleitung
Feldanzeiger mit foundation fieldbus protokoll
Vorschau ausblenden
Andere Handbücher für RID16:
- Betriebsanleitung (62 Seiten) ,
- Bedienungsanleitung (48 Seiten) ,
- Kurzanleitung (24 Seiten)
Verwandte Anleitungen für Endress+Hauser RID16
Inhaltszusammenfassung für Endress+Hauser RID16

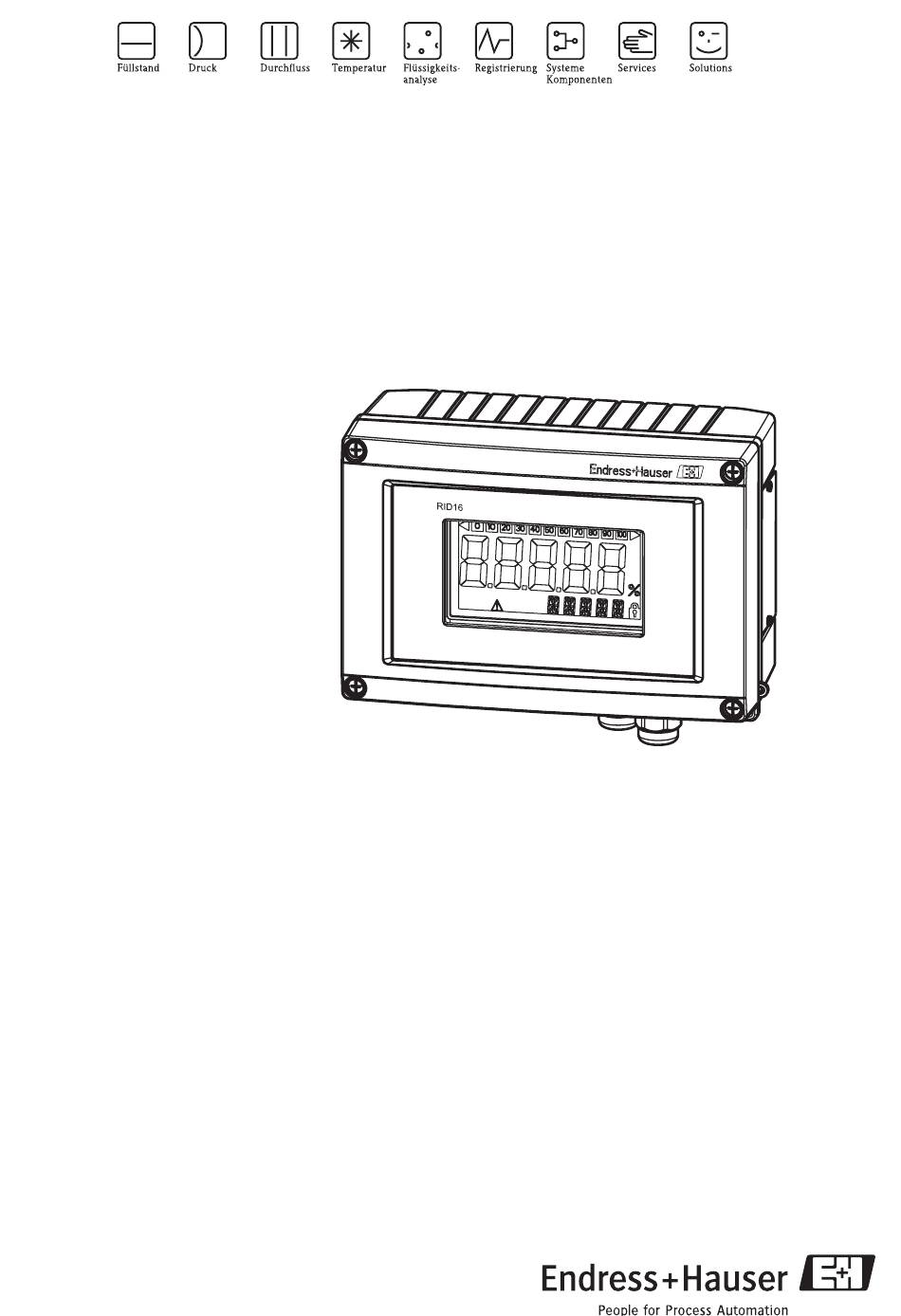

- Seite 1 Betriebsanleitung RID16 Feldanzeiger mit FOUNDATION Fieldbus™ Protokoll BA284R/09/de/12.09 71092449 SW Version 01.00.00...
- Seite 2 RID16 Kurzübersicht Für die schnelle und einfache Inbetriebnahme: → ä 4 Sicherheitshinweise Æ → ä 7 Montage Æ → ä 10 Verdrahtung Æ → ä 20 Anzeige- und Bedienelemente Informationen über Konfigurations- und Bedienprogramme verschiedener Hersteller. Informationen zum Einstellen des HW-Schreibschutzes, der Geräteadresse, etc.
-
Seite 3: Inhaltsverzeichnis
RID16 Inhaltsverzeichnis Inhaltsverzeichnis Sicherheitshinweise ....4 Technische Daten ....34 Bestimmungsgemäße Verwendung ... . . 4 Bedienung über FOUNDATION... -
Seite 4: Sicherheitshinweise
Sicherheitshinweise RID16 Sicherheitshinweise Bestimmungsgemäße Verwendung • Das Gerät ist ein Feldanzeiger zum Anschluss an einen Feldbus. • Das Gerät ist zur Montage im Feld bestimmt. • Für Schäden aus unsachgemäßem oder nicht bestimmungsgemäßem Gebrauch haftet der Herstel- ler nicht. • Ein gefahrloser Betrieb ist nur sichergestellt, wenn die Betriebsanleitung beachtet wird. -
Seite 5: Sicherheitszeichen Und -Symbole
RID16 Sicherheitshinweise Sicherheitszeichen und -symbole Sicherheitshinweise in dieser Betriebsanleitung sind mit folgenden Sicherheitszeichen und -sym- bole gekennzeichnet: Warnung! Dieses Symbol deutet auf Aktivitäten oder Vorgänge hin, die - wenn sie nicht ordnungsgemäß durchgeführt werden - zu fehlerhaftem Betrieb oder zu Zerstörung des Gerätes führen können. -
Seite 6: Identifizierung
Identifizierung RID16 Identifizierung Gerätebezeichnung 2.1.1 Typenschild Das richtige Gerät? Vergleichen Sie das Typenschild am Gerät mit folgender Abbildung: a0011635 Abb. 1: Typenschild des Feldanzeigers (beispielhaft) Bestellcode, Seriennummer und Ident-Nummer des Gerätes Schutzart und Zulassungsart Spannungsversorgung Umgebungstemperatur Zulassungen Firmware Version und Device Revision... -
Seite 7: Zertifizierung Foundation Fieldbus
RID16 Montage 2.3.1 Zertifizierung FOUNDATION Fieldbus™ Der Feldanzeiger hat erfolgreich alle Prüfungen durchlaufen und ist von der Fieldbus Foundation zertifiziert und registriert. Das Gerät erfüllt alle Anforderungen der folgenden Spezifikationen: • Zertifiziert gemäß FOUNDATION Fieldbus™ Spezifikation • FOUNDATION Fieldbus™ H1 •... -
Seite 8: Abmessungen
Montage RID16 3.2.1 Abmessungen a0011162 Abb. 2: Abmessungen des Feldanzeigers; Angaben in mm (Angaben in Inches in Klammern) A: Bohrung für direkte Wandmontage oder auf Montageplatte mit 4 Schrauben ∅5 mm (0.2") 3.2.2 Montageort Informationen über Bedingungen, die am Montageort vorliegen müssen, um das Gerät bestim- mungsgemäß... -
Seite 9: Montagekontrolle
RID16 Montage 3.3.2 Rohrmontage Der Montagehalter ist geeignet für Rohre mit einem Durchmesser zwischen 1" - 5". Das Montage- Kit besteht aus einer Montageplatte (Pos. 1), 2 Klemmen (Pos. 2) und 4 Schrauben (Pos. 3) (→ å 3 und → å 4). -
Seite 10: Verdrahtung
Verdrahtung RID16 Verdrahtung " Achtung! • Gerät nicht unter Betriebsspannung installieren bzw. verdrahten. Ein Nichtbeachten kann zur Zerstörung von Teilen der Elektronik führen. • Beachten Sie für den Anschluss von Ex-zertifizierten Geräten die entsprechenden Hinweise und Anschlussbilder in den spezifischen Ex-Zusatzdokumentationen zu dieser Betriebsanleitung. Bei Fragen steht Ihnen Ihre E+H-Vertretung gerne zur Verfügung. - Seite 11 RID16 Verdrahtung a0011636 Abb. 6: Gehäuse des Feldanzeigers öffnen interne Erdungsklemme (nur Aluminiumgehäuse) Einbau der Montageplatte für Kabelverschraubung und Feldbus-Gerätestecker. Die Montage- platte liegt dem Feldanzeiger bei, siehe Lieferumfang. Einbau der Kabelverschraubung bzw. des Feldbus-Gerätesteckers in die Montageplatte. Eine Kabelverschraubung liegt dem Feldanzeiger bei, siehe Lieferumfang. Der Feldbus-Geräteste- cker (→...
-
Seite 12: Verdrahtung Auf Einen Blick
Verdrahtung RID16 4.1.3 Verdrahtung auf einen Blick Verdrahtung des Feldanzeigers mit Kabelverschraubung: Kabelverschraubung des Feldanzeigers öffnen. Kabel durch die Öffnung der Kabelverschraubung führen. Kabel entsprechend → å 8 anschließen. Kabelverschraubung wieder festziehen und den Gehäusedeckel schließen. Um Fehler beim Anschluss zu vermeiden, beachten Sie die Hinweise im Abschnitt "Anschluss- kontrolle"! -
Seite 13: Anschluss An Foundation Fieldbus
RID16 Verdrahtung Anschluss an FOUNDATION Fieldbus™ Der Anschluss von Geräten an den FOUNDATION Fieldbus™ kann auf zwei Arten erfolgen: • Über herkömmliche Kabelverschraubung → Kap. 4.2.1 • Über Feldbus-Gerätestecker (optional, als Zubehör erhältlich) → Kap. 4.2.2 " Achtung! • Gerät nicht unter Betriebsspannung installieren bzw. verdrahten. Ein Nichtbeachten kann zur Zerstörung von Teilen der Elektronik führen. - Seite 14 4.2.2 Feldbus-Gerätestecker Optional kann in das Feldgehäuse, anstelle einer Kabelverschraubung, ein Feldbus Gerätestecker eingeschraubt werden. Feldbus-Gerätestecker können bei Endress+Hauser als Zubehörteil bestellt werden (siehe Kap. 8 ’Zubehör’). Die Anschlusstechnik beim FOUNDATION Fieldbus™ ermöglicht es, Messgeräte über einheitliche mechanische Anschlüsse wie T-Abzweiger, Verteilerbausteine usw. an den Feldbus anzuschließen.
-
Seite 15: Kabelspezifikation Foundation Fieldbus
RID16 Verdrahtung Kabelspezifikation FOUNDATION Fieldbus™ 4.3.1 Kabeltyp Für den Anschluss des Messgerätes an den FOUNDATION Fieldbus™-H1 sind grundsätzlich zweiadrige Kabel empfehlenswert. In Anlehnung an die IEC 61158-2 (MBP) können beim FOUNDATION Fieldbus™ vier unterschiedliche Kabeltypen (A, B, C, D) verwendet werden, wobei nur die Kabeltypen A und B abgeschirmt sind. -
Seite 16: Schirmung Und Erdung
Verdrahtung RID16 4.3.2 Maximale Gesamtkabellänge Die maximale Netzwerkausdehnung ist von der Zündschutzart und den Kabelspezifikationen abhängig. Die Gesamtkabellänge setzt sich aus der Länge des Hauptkabels und der Länge aller Stichleitungen (>1 m/3,28 ft) zusammen. Beachten Sie folgende Punkte: • Die höchstzulässige Gesamtkabellänge ist vom verwendeten Kabeltyp abhängig. -
Seite 17: Weiterführende Informationen
RID16 Verdrahtung a0011645 Abb. 11: Schirmung und einseitige Erdung des Feldbus-Kabelschirms Speisegerät Verteilerbox (T-box) Busabschluss Erdungspunkt für Feldbus-Kabelschirm Optionale Erdung des Feldgerätes, isoliert vom Kabelschirm. " Achtung! Falls in Anlagen ohne Potenzialausgleich der Kabelschirm an mehreren Stellen geerdet wird, kön- nen netzfrequente Ausgleichströme auftreten, welche das Buskabel bzw. -
Seite 18: Schutzart
Verdrahtung RID16 Schutzart Die Geräte erfüllen die Anforderungen für die Schutzart IP 67. Die Einhaltung der folgenden Punkte ist zwingend erforderlich um nach Einbau oder Servicearbeiten die Einhaltung der Schutzart IP 67 zu garantieren: • Die Gehäusedichtung muss sauber und unbeschädigt sein, wenn sie in die Dichtungsnut eingelegt wird. -
Seite 19: Bedienung Des Feldanzeigers
RID16 Bedienung des Feldanzeigers Bedienung des Feldanzeigers Bedienung auf einen Blick Für die Konfiguration und die Inbetriebnahme des Gerätes stehen dem Bediener verschiedene Mög- lichkeiten zur Verfügung: 1. Konfigurationsprogramme Die Konfiguration von FF-Funktionen sowie gerätespezifischer Parameter erfolgt über die Feldbus- schnittstelle. -
Seite 20: Anzeige- Und Bedienelemente
Bedienung des Feldanzeigers RID16 Anzeige- und Bedienelemente 5.2.1 Anzeige a0011309 Abb. 13: LC Display des Feldanzeigers Pos. 1: Bargraph-Anzeige in 10% Schritten mit Unter- (Pos. 1a) und Überbereichanzeige (Pos. 1b) Pos. 2: Messwertanzeige, Statusanzeige "Schlechter Messwertstatus" Pos. 3: 14-Segmentanzeige für Einheiten und Messages Pos. - Seite 21 RID16 Bedienung des Feldanzeigers a0011300-de Abb. 14: Systemintegration mit FOUNDATION Fieldbus™ HSE = High Speed Ethernet, H1 = FOUNDATION Fieldbus-H1 Folgende Möglichkeiten der Systemanbindung sind realisierbar: – Mit einem Linking Device wird die Verbindung zu übergeordneten Feldbusprotokollen (z.B. dem High Speed Ethernet, HSE) ermöglicht.
-
Seite 22: Datenübertragung
Bedienung des Feldanzeigers RID16 5.3.2 Link Active Scheduler (LAS) Der FOUNDATION Fieldbus™ arbeitet nach dem “Producer-Consumer”-Verfahren. Dadurch ergeben sich verschiedene Vorteile. Zwischen Feldgeräten, z.B. einem Messaufnehmer und einem Stellventil, können Daten direkt aus- getauscht werden. Jeder Busteilnehmer “veröffentlicht” seine Daten auf dem Bus und alle Busteil- nehmer, die entsprechend konfiguriert sind, beziehen diese Daten. -
Seite 23: Funktionsblöcke
RID16 Bedienung des Feldanzeigers 5.3.5 Funktionsblöcke Für die Beschreibung der Funktionen eines Gerätes und zur Festlegung eines einheitlichen Daten- zugriffs, nutzt der FOUNDATION Fieldbus™ vordefinierte Funktionsblöcke. Die in jedem Feldbus- gerät implementierten Funktionsblöcke geben darüber Auskunft, welche Aufgaben ein Gerät in der gesamten Automatisierungsstrategie übernehmen kann. -
Seite 24: Konfiguration Des Feldanzeigers Und Ff-Funktionen
Bedienung des Feldanzeigers RID16 Konfiguration des Feldanzeigers und FF-Funktionen Das FF-Kommunikationssystem funktioniert nur dann einwandfrei, wenn es fachkundig und kor- rekt konfiguriert wird. Für die Konfiguration stehen dem Benutzer spezielle, von unterschiedlichen Herstellern angebotene Konfigurations- und Bedienprogramme zur Verfügung. Prozessleitsysteme... -
Seite 25: Hardwareeinstellungen
RID16 Bedienung des Feldanzeigers Hardwareeinstellungen Über DIP-Schalter im Inneren des Feldanzeigers kann der Hardware-Schreibschutz ein- und ausge- schaltet werden. Ist der Schreibschutz aktiviert, können keine Parameter verändert werden. Der aktuelle Status des Schreibschutzes wird im WRITE_LOCK Parameter angezeigt (Resource Block, siehe Kapitel 11). -
Seite 26: Inbetriebnahme
über die Gerätekennung (DEVICE_ID). Die DEVICE_ID ist eine Kombination aus Herstellerkennung, Gerätetyp und Geräte-Seriennummer. Sie ist eindeutig und kann niemals doppelt vergeben werden. Die DEVICE_ID des Gerätes setzt sich wie folgt zusammen: DEVICE_ID = 452B4810CF-XXXXXXXXXXX 452B48 = Endress+Hauser 10CF = RID1x XXXXXXXXXXX = Geräteseriennummer (11-stellig) Endress+Hauser... - Seite 27 (siehe Kap. 2 ’Identifizierung’). Schalten Sie das Gerät ein. Beim ersten Verbindungsaufbau meldet sich das Gerät im Konfigurationsprogramm wie folgt: – EH_RID14-xxxxxxxxxxx (Tag-Name PD-TAG für RID14) oder EH_RID16-xxxxxxxxxxx (Tag- Name PD-TAG für RID16) – 452B4810CF-xxxxxxxxxxx (DEVICE_ID) für RID1x – Blockstruktur: Blockbeschreibung...
- Seite 28 Feldbusgerät die gewünschte Messstellenbezeichnung (PD_TAG) zu. Werkseinstellung: EH_RID14-xxxxxxxxxxx (für RID14, xxx... = Seriennummer) oder EH_RID16-xxxxxxxxxxx (für RID16, xxx... = Seriennummer). Parametrierung der "Resource Blöcke" (Basisindex 400) Öffnen Sie den Resource Block. Im Auslieferungszustand der Geräte ist der Hardware-Schreibschutz deaktiviert, damit auf die Schreibparameter über den FF zugegriffen werden kann.
-
Seite 29: Wartung
RID16 Wartung Wartung Das Gerät erfordert keine speziellen Instandhaltungs- und Wartungsarbeiten. Zubehör Für das Gerät steht verschiedenes Zubehör zur Verfügung, das Sie direkt bei ihrem Lieferanten bestellen können. Detaillierte Informationen zu dem betreffenden Bestellcode erhalten Sie von Ihrer Serviceorganisation. Geben Sie bei der Bestellung von Zubehör bitte ihre Geräte-Seriennummer an! -
Seite 30: Störungsbehebung
Störungsbehebung RID16 Störungsbehebung Fehlersuchanleitung Beginnen Sie die Fehlersuche in jedem Fall mit den nachfolgenden Checklisten, falls nach der Inbe- triebnahme oder während des Messbetriebs Störungen auftreten. Über die verschiedenen Abfragen werden Sie gezielt zur Fehlerursache und den entsprechenden Behebungsmaßnahmen geführt. -
Seite 31: Statusmeldungen
RID16 Störungsbehebung Transducer Blöcke: Die Gerätebeschreibungsdatei (Device Description, DD) wurde noch nicht in das Hostsystem oder in das Konfigurationsprogramm geladen? → Laden Sie die Datei Die herstellerspezifischen Parame- ter sind nicht sichtbar. auf das Konfigurationssystem herunter. Bezugsquellen der DD, → ä 23 Hinweis! Vergewissern Sie sich, dass Sie für die Einbindung von Feldgeräten ins Hostsystem... - Seite 32 Störungsbehebung RID16 Kate- Statusmeldung Displaysymbol Fehlerursache / Behebung gorie – CURRENT_STATUS_ NUMBER im 'Advan- ced Diagnostics' Trans- ducer Block – Anzeige Gerätestatusmeldung (FF): Keine Bargraphanzeige Fehlerursache: Electronics board defective Elektronikfehler. F-261. Behebung: Gerät defekt, ersetzen Displaysymbol # & keine Bar- Gerätestatusmeldung (FF):...
-
Seite 33: Ersatzteile
RID16 Störungsbehebung Ersatzteile Geben Sie bei der Bestellung von Ersatzteilen immer die Seriennummer des Gerätes an! Bestellnummer Kabelverschraubung 51006845 Rohr-/Wandmontage-Kit mit Kunststoff Montageplatte 71089844 Rohr-/Wandmontage-Kit mit Edelstahl Montageplatte 71091611 Rücksendung Für eine spätere Wiederverwendung oder einer Rücksendung zur Überprüfung an die Serviceorga- nisation Ihres Lieferanten ist das Gerät geschützt zu verpacken, bestenfalls durch die Originalver-... -
Seite 34: Technische Daten
Technische Daten RID16 Technische Daten 10.0.1 Kommunikation • FOUNDATION Fieldbus™ H1, IEC 61158-2 • FDE (Fault Disconnection Electronic) = 0 mA • Datenübertragungsgeschwindigkeit: unterstützte Baudrate = 31,25 kBit/s • Signalkodierung = Manchester II • LAS (Link Active Scheduler), Link Master (LM)-Funktionalität wird unterstützt: Es besteht dadurch die Möglichkeit, dass der Anzeiger die Funktion eines Link Active Scheduler... - Seite 35 RID16 Technische Daten Link-Einstellungen Slot time Min. Inter PDU delay Max. response delay Blöcke Blockbeschreibung Block Index Permanent Blockausführungszeit Blockklasse Resource Erweitert Display Transducer Herstellerspezifisch Advanced Diagnostic Herstellerspezifisch NEIN 100 ms Standard Input Selector 1 NEIN 35 ms Standard Input Selector 2...
-
Seite 36: Kabeleinführung
Technische Daten RID16 10.0.2 Hilfsenergie Elektrischer Anschluss a0011324 Abb. 16: Anschlussbelegung des Feldanzeigers. Versorgungsspannung Die Versorgung erfolgt über den Feldbus. U = 9 bis 32 V DC, polaritätsunabhängig (max. Spannung U = 35 V). Kabeleinführung Die folgenden Kabeleinführungen sind verfügbar: •... -
Seite 37: Elektromagnetische Verträglichkeit (Emv)
RID16 Technische Daten Feuchte • Betauung nach IEC 60 068-2-33 zulässig • Max. rel. Feuchte: 95% nach IEC 60068-2-30 Schutzart IP67. NEMA 4X. Stoß- und Schwingungsfestig- 10 bis 2000 Hz bei 5g nach IEC 60 068-2-6 keit Elektromagnetische Verträg- CE EMV-Konformität lichkeit (EMV) Das Gerät erfüllt alle in IEC 61326-1:2006 und NAMUR NE21:2007 genannten Anforderungen. - Seite 38 Technische Daten RID16 a0011162 Abb. 17: Angaben in mm (Angaben in Inches in Klammern) Bohrung zur Montage direkt an der Wand oder auf optionale Montageplatte mit 4 Schrauben ∅5 mm (0,2") Gewicht • Kunststoffgehäuse: ca. 500 g (1,1 lb) • Aluminiumgehäuse: ca. 1,7 kg (3,75 lb) Werkstoffe Gehäuse...
-
Seite 39: Anzeige- Und Bedienoberfläche
10.0.7 Zertifikate und Zulassungen CE-Zeichen Das Gerät erfüllt die gesetzlichen Anforderungen der EG-Richtlinien. Endress+Hauser bestätigt die erfolgreiche Prüfung des Gerätes mit der Anbringung des CE-Zeichens. Ex-Zulassung Über die aktuell lieferbaren Ex-Ausführungen (ATEX, FM, CSA, usw.) erhalten Sie bei Ihrer E+H- Vertriebsstelle Auskunft. -
Seite 40: Ergänzende Dokumentation
• NAMUR: Interessengemeinschaft Automatisierungstechnik der Prozessindustrie (www.namur.de) Gerätesicherheit UL Gerätesicherheit nach UL61010-1 CSA GP CSA General Purpose 10.0.8 Ergänzende Dokumentation • Übersichtsbroschüre: Systemkomponenten - Feld- und Schalttafeleinbauanzeiger, Energiemanager, Speisetrenner, Prozessmessumformer und Überspannungsschutz: FA016K/09 • Technische Information Feldanzeiger RID16: TI146R/09 Endress+Hauser... -
Seite 41: Bedienung Über Foundation Fieldbus
Je nach Anordnung und Verbindung der einzelnen Funktionsblöcke lassen sich verschiedene Auto- matisierungsaufgaben realisieren. Neben diesen Blöcken kann ein Feldgerät weitere Blöcke beinhal- ten, z.B. mehrere Input Selector Funktionsblöcke, wenn vom Feldgerät mehr als eine Prozessgröße zur Verfügung steht. RID1x verfügt über folgende Blöcke: A0011646 Abb. 1: Blockmodell RID1x Endress+Hauser... -
Seite 42: Auswahl Der Betriebsart
Funktionsblöcke ist nicht möglich. – ONLINE LINKING Die konfigurierten Verbindungen zwischen den Funktionsblöcken sind noch nicht aufgebaut. – ONLINE Normaler Betriebszustand, der Resource Block befindet sich in der Betriebsart AUTO (Automatikbetrieb). Die konfigurierten Verbindungen zwischen den Funktionsblöcken sind aufgebaut. Endress+Hauser... -
Seite 43: Alarmerkennung Und -Behandlung
Host-System, die im Parameter WRITE_PRI festgelegte Alarmpriorität überprüft. Die Alarmpriorität legt das Verhalten bei einem aktiven Schreibschutzalarm WRITE_ALM fest. Hinweis! Wenn im Parameter ACK_OPTION die Option eines Prozessalarms nicht aktiviert wurde, muss dieser Prozessalarm nur im Parameter BLOCK_ALM quittiert werden. Endress+Hauser... - Seite 44 Vorgabe der Bestätigungszeit für den Ereignisbericht. Erhält das Gerät innerhalb dieser (CONFIRM_TIME) Zeitspanne keine Bestätigung, wird der Ereignisbericht erneut an das Feldbus-Host Sys- tem gesendet. Werkeinstellung: 640000 Cycle Selection AUTO - OOS Anzeige der vom Feldbus-Host System verwendeten Blockausführmethode. (CYCLE_SEL) Hinweis! Die Auswahl der Blockausführmethode erfolgt vom Feldbus-Host System. Endress+Hauser...
- Seite 45 Wert 0 an. Free Space nur lesbar Anzeige des freien Systemspeichers (in Prozent), die zur Ausführung von weiteren (FREE_SPACE) Funktionsblöcken zur Verfügung steht. Hinweis! Da die Funktionsblöcke des Gerätes vorkonfiguriert sind, zeigt dieser Parameter stets den Wert 0 an. Endress+Hauser...
- Seite 46 0 bis 3 Werkeinstellung: Manufacturer ID nur lesbar Anzeige der Hersteller Identifikationsnummer. (MANUFAC_ID) Anzeige: 0 x 452B48 = Endress+Hauser Max Notify nur lesbar Anzeige der vom Gerät unterstützten maximalen Anzahl von Ereignisberichten, die (MAX_NOTIFY) gleichzeitig unquittiert vorliegen können. Anzeige: Memory Size nur lesbar Anzeige des verfügbaren Konfigurationsspeichers in Kilobyte.
- Seite 47 Verbindungen zwischen den Funktionsblöcken sind aufgebaut. Serial Number nur lesbar Anzeige der Geräteseriennummer. (SERIAL_NUMBER) Service Locking AUTO - OOS Nur für Service-Zwecke. (SERVICE_LOCKING) Set Fault State AUTO - OOS Über diesen Parameter kann das Sicherheitsverhalten manuell aktiviert werden. (SET_FSTATE) Endress+Hauser...
- Seite 48 AUTO - OOS Statusanzeige des Schreibschutz-Alarms. (WRITE_ALM) Hinweis! Der Alarm wird ausgelöst, wenn der Schreibschutz deaktiviert wird. Write Lock nur lesbar Schreibschutz aktivieren und deaktivieren (WRITE_LOCK) Anzeige: LOCKED Gerät kann nicht beschrieben werden NOT LOCKED Gerätedaten können verändert werden UNINITIALIZED Endress+Hauser...
- Seite 49 Priorität (3 = Priorität niedrig, 7 = Priorität hoch) als Bediener Hinweis an das Feldbus-Host System ausgegeben. 8-15 = der Schreibschutz-Alarm wird mit der entsprechenden Priorität (8 = Priorität niedrig, 15 = Priorität hoch) als kritischer Alarm an das Feldbus-Host System ausgegeben. Werkeinstellung: Endress+Hauser...
- Seite 50 Diese Daten werden von den Transducer Blöcken weder geprüft noch verarbeitet. Alert key AUTO - OOS Eingabe der Identifikationsnummer des Anlagenteils. (ALERT_KEY) Diese Information kann vom Feldbus-Host-System zum Sortieren von Alarmen und Ereignis- sen verwendet werden. Eingabe: 1...255 Werkeinstellung: Endress+Hauser...
- Seite 51 • Das Gerät benutzt diesen Parameter nicht zur Anzeige eines Prozessalarms, da diese im Parameter BLOCK_ALM des Analog Input Funktionsblockes generiert werden. Transducer Type nur lesbar Anzeige des Transducer Blocktyps. (TRANSDUCER_TYPE Anzeige: • Display Transducer Block: Custom Display Transducer • Advanced Diagnostic Block: Custom Adv. Diag. Transducer Endress+Hauser...
- Seite 52 • Zusammengefasster Gerätestatus/-zustand, eine präzisere Aussage über den/die anste- henden Fehler ist über die herstellerspezifische Fehleranzeige verfügbar. Diese ablesbar über den Transducer Block “Advanced Diagnostic” im Parameter “CURRENT_STATUS_CATEGORY” und "CURRENT_STATUS_NUMBER". • Eine genaue Fehlerbeschreibung sowie Hinweise zur Behebung von Fehlern finden Sie in Kap. 9.2. Endress+Hauser...
- Seite 53 DISP_VALUE_4_ DIGITAL DISP_VALUE_1[...8]_VALUE: Der aktuelle diskrete Wert. Dieser Wert wird DISP_VALUE_5_ durch den Parameter "Source digital" oder, bei aktiviertem "Listener mode", durch DIGITAL die Parameter "Listener device" und "Listener value select" ausgewählt. DISP_VALUE_6_ DIGITAL DISP_VALUE_7_ DIGITAL DISP_VALUE_8_ DIGITAL Endress+Hauser...
- Seite 54 • ISEL1.IN_2 • ISEL1.IN_3 • ISEL1.IN_4 • ISEL1.OUT • ISEL2.IN_1 • ISEL2.IN_2 • ISEL2.IN_3 • ISEL2.IN_4 • ISEL2.OUT • PID.IN • PID.OUT • PID.SP • INTG.IN_1 • INTG.IN_2 • INTG.OUT • AR.IN • AR.IN_1 • AR.IN_2 • AR.IN_3 • AR.OUT Endress+Hauser...
- Seite 55 Einstellung ist nur gültig, wenn eine Quelle für Digitalwert ausgewählt wurde. Verfügbare Parameter: • 1 = On; 0 = Off • 0 = On; 1 = Off • 1 = Open; 0 = Close • 0 = Open; 1 = Close • Anzeige als Dezimalwert Endress+Hauser...
- Seite 56 "gut". LAST_STATUS_ AUTO - OOS Zeigt die letzte Diagnosenummer und ihre Kategorie. NUMBER LAST_STATUS_DESC AUTO - OOS Zeigt eine Beschreibung der letzten Diagnosemeldung. LAST_STATUS_CHANNEL AUTO - OOS Dieser Parameter zeigt an, in welchem Kanal die 'Last diagnostics' Meldung auftrat. Endress+Hauser...
- Seite 57 Zeigt den Maximalwert von Kanal 1[...8] (Wert 1 bis 8) an. Dieser Wert wird CH2_MAX_INDICATOR alle 10 Minuten in den nichtflüchtigen Speicher geschrieben. CH3_MAX_INDICATOR CH4_MAX_INDICATOR CH5_MAX_INDICATOR CH6_MAX_INDICATOR CH7_MAX_INDICATOR CH8_MAX_INDICATOR RESET_ALL_INDICATORS AUTO - OOS Sets alle Minimal- und Maximalwerte auf "0" zurück. Endress+Hauser...
- Seite 58 Reset, ein Reset-Zähler und die Berechnung des Signalstatus. In diesem Funktionsblock gibt es keine standardmäßigen Alarme. Benutzerspezifische Alarme werden unterstützt. Eine detaillierte Beschreibung des Integrator Funktionsblocks finden Sie im FOUNDATION Field- bus™ Function Block Handbuch auf der mitgelieferten CD-ROM (BA062S/04). Endress+Hauser...
