Verdrahtung

"
"
10

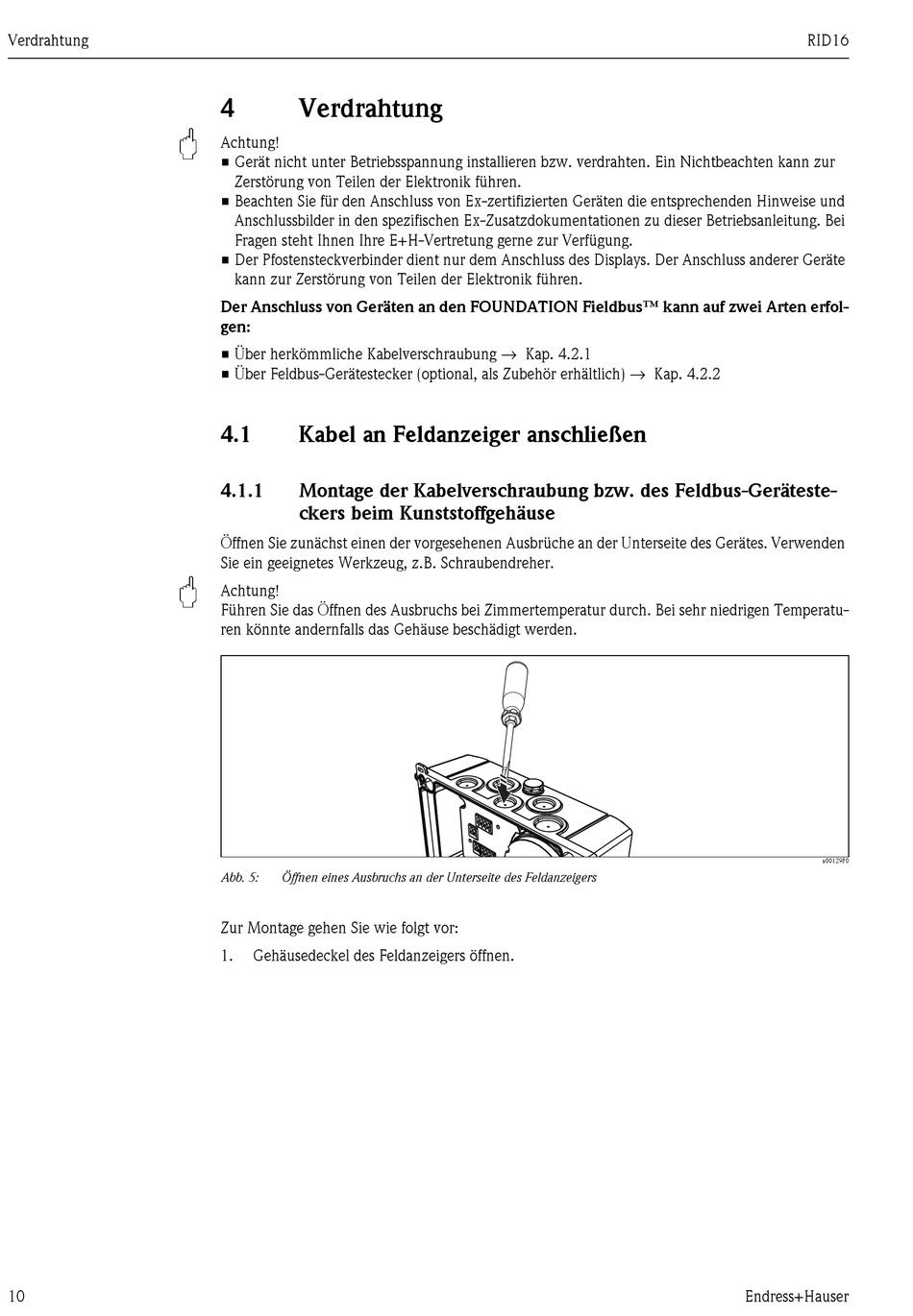

4 Verdrahtung
Achtung!
• Gerät nicht unter Betriebsspannung installieren bzw. verdrahten. Ein Nichtbeachten kann zur
Zerstörung von Teilen der Elektronik führen.
• Beachten Sie für den Anschluss von Ex-zertifizierten Geräten die entsprechenden Hinweise und
Anschlussbilder in den spezifischen Ex-Zusatzdokumentationen zu dieser Betriebsanleitung. Bei
Fragen steht Ihnen Ihre E+H-Vertretung gerne zur Verfügung.
• Der Pfostensteckverbinder dient nur dem Anschluss des Displays. Der Anschluss anderer Geräte
kann zur Zerstörung von Teilen der Elektronik führen.
Der Anschluss von Geräten an den FOUNDATION Fieldbus™ kann auf zwei Arten erfol-
gen:
• Über herkömmliche Kabelverschraubung → Kap. 4.2.1
• Über Feldbus-Gerätestecker (optional, als Zubehör erhältlich) → Kap. 4.2.2
4.1 Kabel an Feldanzeiger anschließen
4.1.1 Montage der Kabelverschraubung bzw. des Feldbus-Geräteste-
ckers beim Kunststoffgehäuse
Öffnen Sie zunächst einen der vorgesehenen Ausbrüche an der Unterseite des Gerätes. Verwenden
Sie ein geeignetes Werkzeug, z.B. Schraubendreher.
Achtung!
Führen Sie das Öffnen des Ausbruchs bei Zimmertemperatur durch. Bei sehr niedrigen Temperatu-
ren könnte andernfalls das Gehäuse beschädigt werden.
Abb. 5: Öffnen eines Ausbruchs an der Unterseite des Feldanzeigers
Zur Montage gehen Sie wie folgt vor:
1. Gehäusedeckel des Feldanzeigers öffnen.
RID16
a0012980
