Bedienung über FOUNDATION Fieldbus™
!
Parameter Parameter
Index
11 DISP_ALTERNATING_
TIME
12 DISP_AVAILABLE_
PUBLISHER
13 DISP_VALUE_1_
ANALOG
16 DISP_VALUE_2_
ANALOG
19 DISP_VALUE_3_
ANALOG
22 DISP_VALUE_4_
ANALOG
25 DISP_VALUE_5_
ANALOG
28 DISP_VALUE_6_
ANALOG
31
DISP_VALUE_7_
ANALOG
34 DISP_VALUE_8_
ANALOG
14 DISP_VALUE_1_
DIGITAL
17 DISP_VALUE_2_
DIGITAL
20 DISP_VALUE_3_
DIGITAL
23 DISP_VALUE_4_
DIGITAL
26 DISP_VALUE_5_
DIGITAL
29 DISP_VALUE_6_
DIGITAL
32 DISP_VALUE_7_
DIGITAL
35 DISP_VALUE_8_
DIGITAL
53

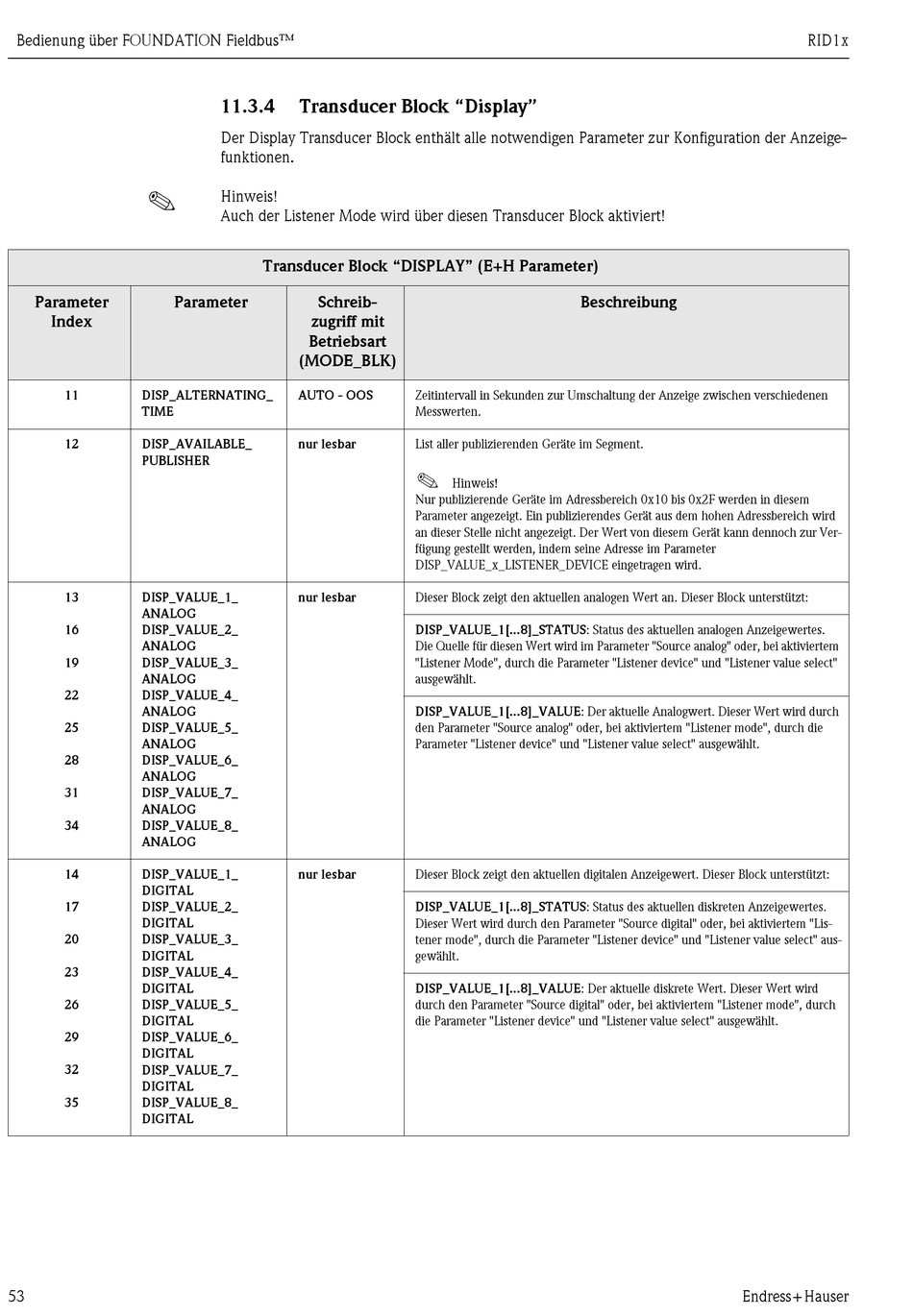

11.3.4 Transducer Block "Display"
Der Display Transducer Block enthält alle notwendigen Parameter zur Konfiguration der Anzeige-
funktionen.
Hinweis!
Auch der Listener Mode wird über diesen Transducer Block aktiviert!
Transducer Block "DISPLAY" (E+H Parameter)
Schreib-
zugriff mit
Betriebsart
(MODE_BLK)
AUTO - OOS
nur lesbar
nur lesbar
nur lesbar
Beschreibung
Zeitintervall in Sekunden zur Umschaltung der Anzeige zwischen verschiedenen
Messwerten.
List aller publizierenden Geräte im Segment.
!
Hinweis!
Nur publizierende Geräte im Adressbereich 0x10 bis 0x2F werden in diesem
Parameter angezeigt. Ein publizierendes Gerät aus dem hohen Adressbereich wird
an dieser Stelle nicht angezeigt. Der Wert von diesem Gerät kann dennoch zur Ver-
fügung gestellt werden, indem seine Adresse im Parameter
DISP_VALUE_x_LISTENER_DEVICE eingetragen wird.
Dieser Block zeigt den aktuellen analogen Wert an. Dieser Block unterstützt:
DISP_VALUE_1[...8]_STATUS: Status des aktuellen analogen Anzeigewertes.
Die Quelle für diesen Wert wird im Parameter "Source analog" oder, bei aktiviertem
"Listener Mode", durch die Parameter "Listener device" und "Listener value select"
ausgewählt.
DISP_VALUE_1[...8]_VALUE: Der aktuelle Analogwert. Dieser Wert wird durch
den Parameter "Source analog" oder, bei aktiviertem "Listener mode", durch die
Parameter "Listener device" und "Listener value select" ausgewählt.
Dieser Block zeigt den aktuellen digitalen Anzeigewert. Dieser Block unterstützt:
DISP_VALUE_1[...8]_STATUS: Status des aktuellen diskreten Anzeigewertes.
Dieser Wert wird durch den Parameter "Source digital" oder, bei aktiviertem "Lis-
tener mode", durch die Parameter "Listener device" und "Listener value select" aus-
gewählt.
DISP_VALUE_1[...8]_VALUE: Der aktuelle diskrete Wert. Dieser Wert wird
durch den Parameter "Source digital" oder, bei aktiviertem "Listener mode", durch
die Parameter "Listener device" und "Listener value select" ausgewählt.
