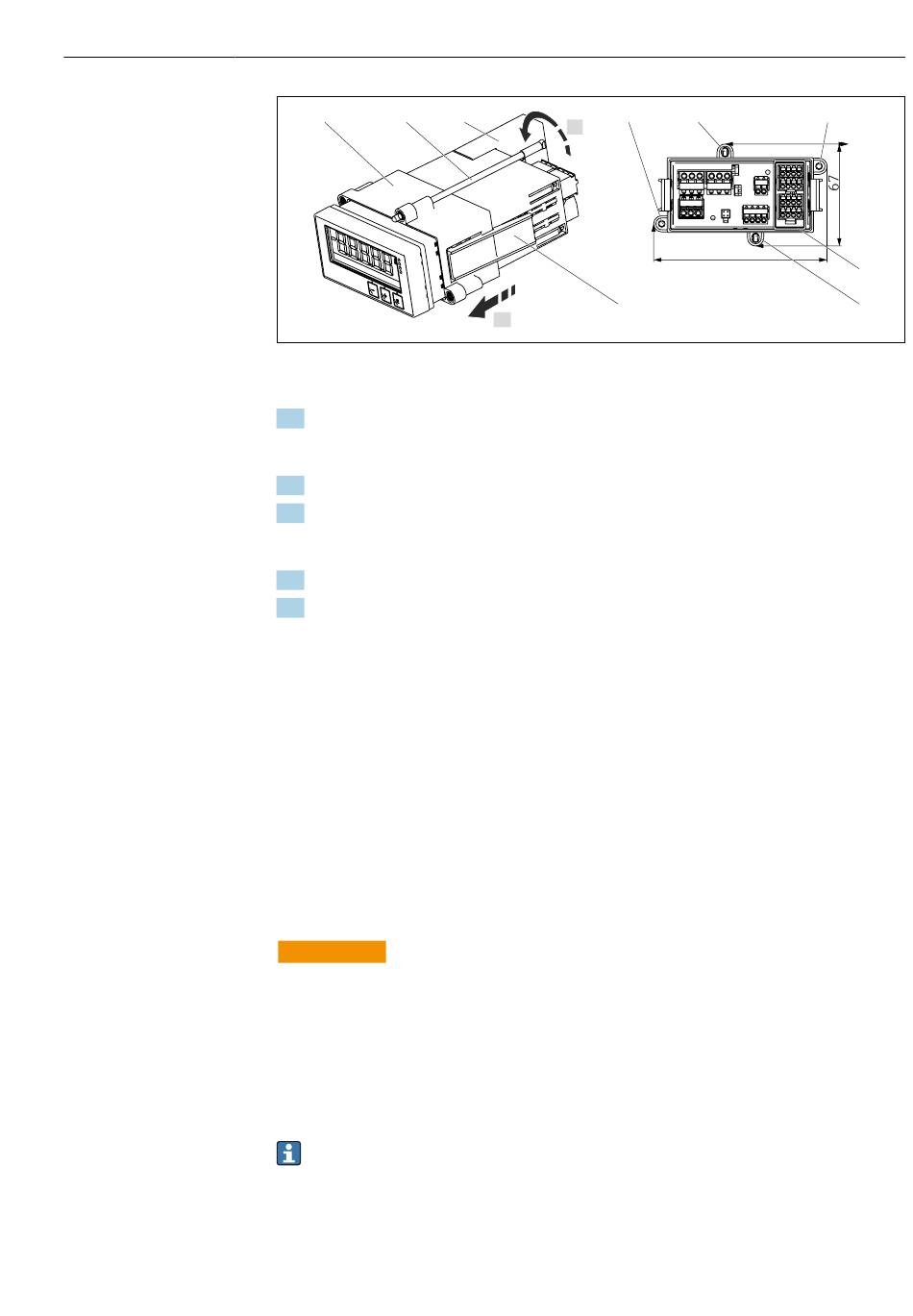

 1 Einbau in Schalttafel
1. Gewindestangen (Pos. 1) in die vorgesehenen Positionen am Montagerahmen (Pos.
2) schrauben. Hierfür stehen wahlweise vier gegenüberliegende Einschraubpositio-
nen zur Verfügung (Pos. 3 / 4).
2. Gerät von vorne durch den Schalttafelausschnitt schieben.
3. Zur Befestigung des Tubus in der Schalttafel das Gerät waagerecht halten und den
Montagerahmen (Pos. 2) mit den eingeschraubten Gewindestangen über den Tubus
schieben bis er einrastet (1.).
4. Anschließend die Gewindestangen fest ziehen um das Gerät zu fixieren (2.).
5. Bei Option Ex den Abstandshalter (Pos. 6) für die Anschlussklemmen montieren.
Zur Demontage des Gerätes kann der Montagerahmen an den Rastelementen (Pos. 5) ent-
riegelt und anschließend abgezogen werden.
4.4

Montagekontrolle

• Ist die Dichtung unbeschädigt?
• Ist der Montagerahmen fest am Gehäuse des Gerätes eingerastet?
• Sind die Gewindestangen angezogen?
• Sitzt das Gerät mittig im Schalttafelausschnitt?
• Ist der Abstandshalter montiert (Option Ex)?
5

Elektrischer Anschluss

WARNUNG
L
Gefahr durch elektrische Spannung
‣
Der gesamte elektrische Anschluss muss spannungsfrei erfolgen.
‣
Vor Inbetriebnahme die Übereinstimmung der Versorgungsspannung mit den Angaben
auf dem Typenschild vergleichen.
‣
Geeigneten Schalter oder Leistungsschalter in der Gebäudeinstallation vorsehen. Dieser
Schalter muss in der Nähe des Gerätes (leicht erreichbar) angebracht und als Trennvor-
richtung gekennzeichnet sein.
‣
Für die Netzleitung ist ein Überstromschutzorgan (Nennstrom ≤ 10 A) erforderlich.
• Anschlussklemmenbezeichnung auf der Oberseite des Geräts beachten.
• Der gemischte Anschluss von Sicherheitskleinspannung und berührungsgefährli-
cher Spannung an den Relais ist zulässig.
6 3
2.
5
1.
Elektrischer Anschluss
4 3
