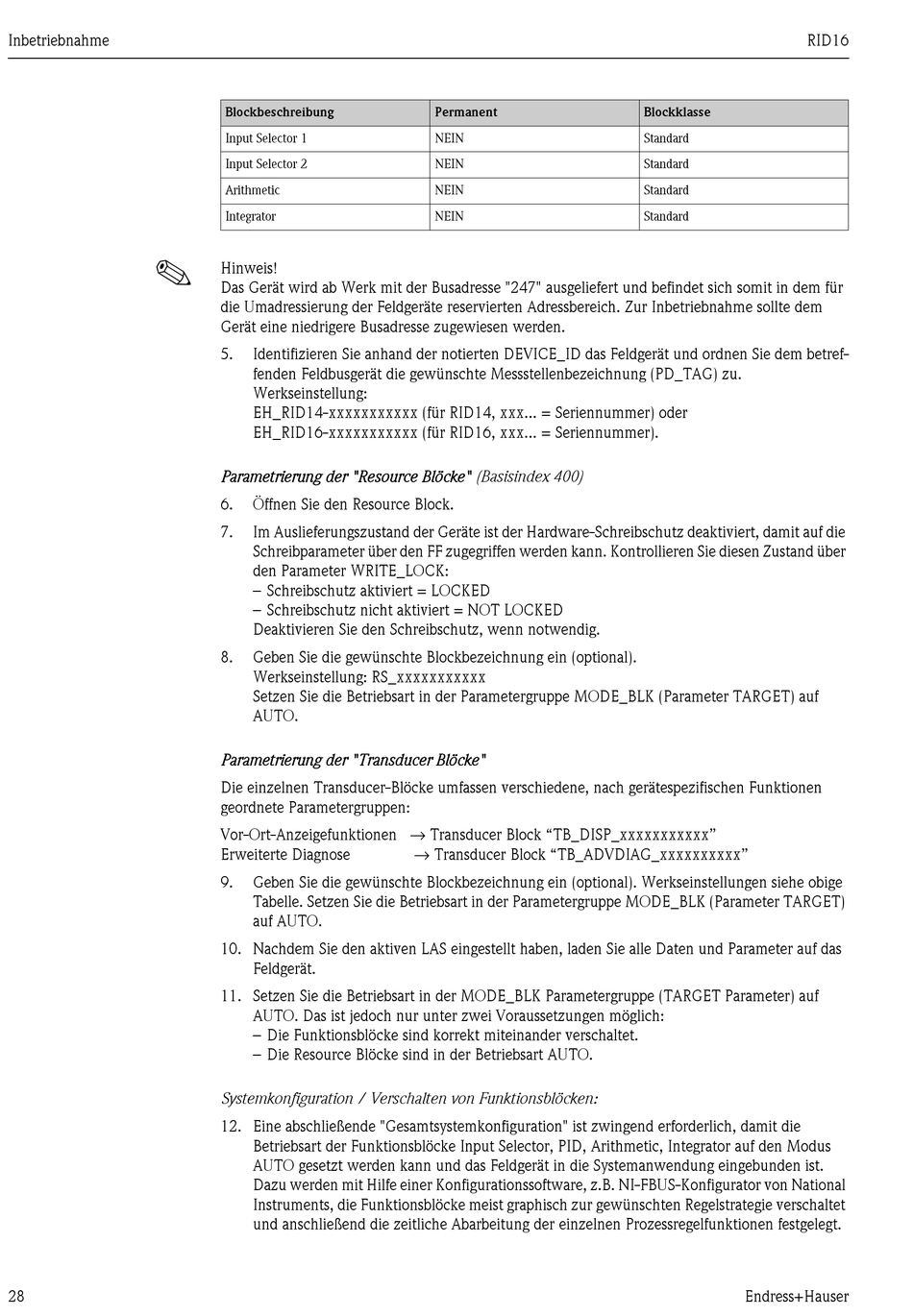

Endress+Hauser RID16 Betriebsanleitung Seite 28

Inbetriebnahme
!
28
Blockbeschreibung
Input Selector 1
Input Selector 2
Arithmetic
Integrator
Hinweis!
Das Gerät wird ab Werk mit der Busadresse "247" ausgeliefert und befindet sich somit in dem für
die Umadressierung der Feldgeräte reservierten Adressbereich. Zur Inbetriebnahme sollte dem
Gerät eine niedrigere Busadresse zugewiesen werden.
5. Identifizieren Sie anhand der notierten DEVICE_ID das Feldgerät und ordnen Sie dem betref-
fenden Feldbusgerät die gewünschte Messstellenbezeichnung (PD_TAG) zu.
Werkseinstellung:
EH_RID14-xxxxxxxxxxx (für RID14, xxx... = Seriennummer) oder
EH_RID16-xxxxxxxxxxx (für RID16, xxx... = Seriennummer).
Parametrierung der "Resource Blöcke" (Basisindex 400)
6. Öffnen Sie den Resource Block.
7. Im Auslieferungszustand der Geräte ist der Hardware-Schreibschutz deaktiviert, damit auf die
Schreibparameter über den FF zugegriffen werden kann. Kontrollieren Sie diesen Zustand über
den Parameter WRITE_LOCK:
– Schreibschutz aktiviert = LOCKED
– Schreibschutz nicht aktiviert = NOT LOCKED
Deaktivieren Sie den Schreibschutz, wenn notwendig.
8. Geben Sie die gewünschte Blockbezeichnung ein (optional).
Werkseinstellung: RS_xxxxxxxxxxx
Setzen Sie die Betriebsart in der Parametergruppe MODE_BLK (Parameter TARGET) auf
AUTO.
Parametrierung der "Transducer Blöcke"
Die einzelnen Transducer-Blöcke umfassen verschiedene, nach gerätespezifischen Funktionen
geordnete Parametergruppen:
Vor-Ort-Anzeigefunktionen → Transducer Block "TB_DISP_xxxxxxxxxxx"
Erweiterte Diagnose
9. Geben Sie die gewünschte Blockbezeichnung ein (optional). Werkseinstellungen siehe obige
Tabelle. Setzen Sie die Betriebsart in der Parametergruppe MODE_BLK (Parameter TARGET)
auf AUTO.
10. Nachdem Sie den aktiven LAS eingestellt haben, laden Sie alle Daten und Parameter auf das
Feldgerät.
11. Setzen Sie die Betriebsart in der MODE_BLK Parametergruppe (TARGET Parameter) auf
AUTO. Das ist jedoch nur unter zwei Voraussetzungen möglich:
– Die Funktionsblöcke sind korrekt miteinander verschaltet.
– Die Resource Blöcke sind in der Betriebsart AUTO.
Systemkonfiguration / Verschalten von Funktionsblöcken:
12. Eine abschließende "Gesamtsystemkonfiguration" ist zwingend erforderlich, damit die
Betriebsart der Funktionsblöcke Input Selector, PID, Arithmetic, Integrator auf den Modus
AUTO gesetzt werden kann und das Feldgerät in die Systemanwendung eingebunden ist.
Dazu werden mit Hilfe einer Konfigurationssoftware, z.B. NI-FBUS-Konfigurator von National
Instruments, die Funktionsblöcke meist graphisch zur gewünschten Regelstrategie verschaltet
und anschließend die zeitliche Abarbeitung der einzelnen Prozessregelfunktionen festgelegt.
Permanent
NEIN
NEIN
NEIN
NEIN
→ Transducer Block "TB_ADVDIAG_xxxxxxxxxx"
RID16
Blockklasse
Standard
Standard
Standard
Standard
