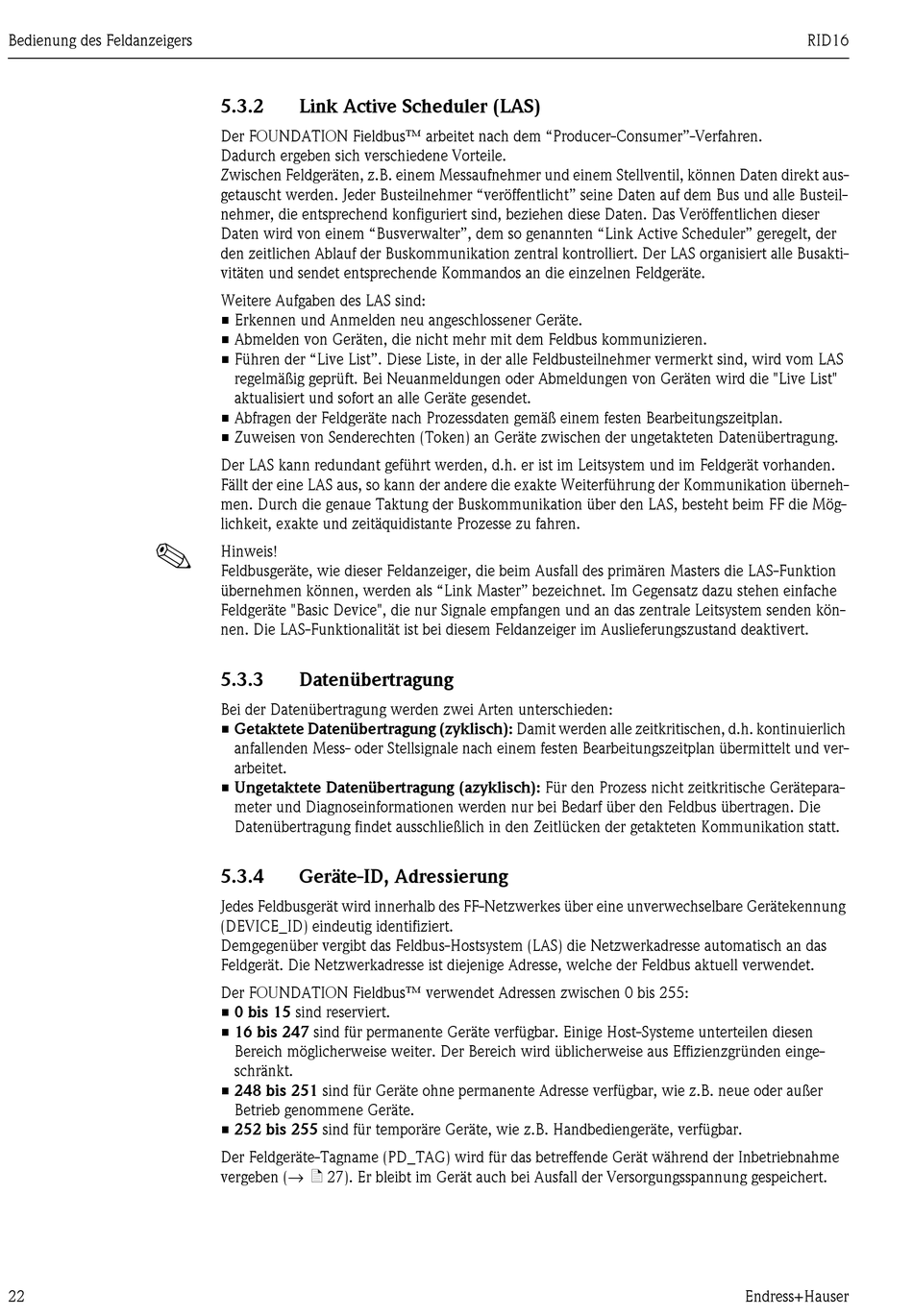

5.3.2 Link Active Scheduler (LAS)
Der FOUNDATION Fieldbus™ arbeitet nach dem "Producer-Consumer"-Verfahren.
Dadurch ergeben sich verschiedene Vorteile.
Zwischen Feldgeräten, z.B. einem Messaufnehmer und einem Stellventil, können Daten direkt aus-
getauscht werden. Jeder Busteilnehmer "veröffentlicht" seine Daten auf dem Bus und alle Busteil-
nehmer, die entsprechend konfiguriert sind, beziehen diese Daten. Das Veröffentlichen dieser
Daten wird von einem "Busverwalter", dem so genannten "Link Active Scheduler" geregelt, der
den zeitlichen Ablauf der Buskommunikation zentral kontrolliert. Der LAS organisiert alle Busakti-
vitäten und sendet entsprechende Kommandos an die einzelnen Feldgeräte.
Weitere Aufgaben des LAS sind:
• Erkennen und Anmelden neu angeschlossener Geräte.
• Abmelden von Geräten, die nicht mehr mit dem Feldbus kommunizieren.
• Führen der "Live List". Diese Liste, in der alle Feldbusteilnehmer vermerkt sind, wird vom LAS
regelmäßig geprüft. Bei Neuanmeldungen oder Abmeldungen von Geräten wird die "Live List"
aktualisiert und sofort an alle Geräte gesendet.
• Abfragen der Feldgeräte nach Prozessdaten gemäß einem festen Bearbeitungszeitplan.
• Zuweisen von Senderechten (Token) an Geräte zwischen der ungetakteten Datenübertragung.
Der LAS kann redundant geführt werden, d.h. er ist im Leitsystem und im Feldgerät vorhanden.
Fällt der eine LAS aus, so kann der andere die exakte Weiterführung der Kommunikation überneh-
men. Durch die genaue Taktung der Buskommunikation über den LAS, besteht beim FF die Mög-
lichkeit, exakte und zeitäquidistante Prozesse zu fahren.
Hinweis!
Feldbusgeräte, wie dieser Feldanzeiger, die beim Ausfall des primären Masters die LAS-Funktion
übernehmen können, werden als "Link Master" bezeichnet. Im Gegensatz dazu stehen einfache
Feldgeräte "Basic Device", die nur Signale empfangen und an das zentrale Leitsystem senden kön-
nen. Die LAS-Funktionalität ist bei diesem Feldanzeiger im Auslieferungszustand deaktivert.
5.3.3 Datenübertragung
Bei der Datenübertragung werden zwei Arten unterschieden:
• Getaktete Datenübertragung (zyklisch): Damit werden alle zeitkritischen, d.h. kontinuierlich
anfallenden Mess- oder Stellsignale nach einem festen Bearbeitungszeitplan übermittelt und ver-
arbeitet.
• Ungetaktete Datenübertragung (azyklisch): Für den Prozess nicht zeitkritische Gerätepara-
meter und Diagnoseinformationen werden nur bei Bedarf über den Feldbus übertragen. Die
Datenübertragung findet ausschließlich in den Zeitlücken der getakteten Kommunikation statt.
5.3.4 Geräte-ID, Adressierung
Jedes Feldbusgerät wird innerhalb des FF-Netzwerkes über eine unverwechselbare Gerätekennung
(DEVICE_ID) eindeutig identifiziert.
Demgegenüber vergibt das Feldbus-Hostsystem (LAS) die Netzwerkadresse automatisch an das
Feldgerät. Die Netzwerkadresse ist diejenige Adresse, welche der Feldbus aktuell verwendet.
Der FOUNDATION Fieldbus™ verwendet Adressen zwischen 0 bis 255:
• 0 bis 15 sind reserviert.
• 16 bis 247 sind für permanente Geräte verfügbar. Einige Host-Systeme unterteilen diesen
Bereich möglicherweise weiter. Der Bereich wird üblicherweise aus Effizienzgründen einge-
schränkt.
• 248 bis 251 sind für Geräte ohne permanente Adresse verfügbar, wie z.B. neue oder außer
Betrieb genommene Geräte.
• 252 bis 255 sind für temporäre Geräte, wie z.B. Handbediengeräte, verfügbar.
Der Feldgeräte-Tagname (PD_TAG) wird für das betreffende Gerät während der Inbetriebnahme
vergeben (→ ä 27). Er bleibt im Gerät auch bei Ausfall der Versorgungsspannung gespeichert.
