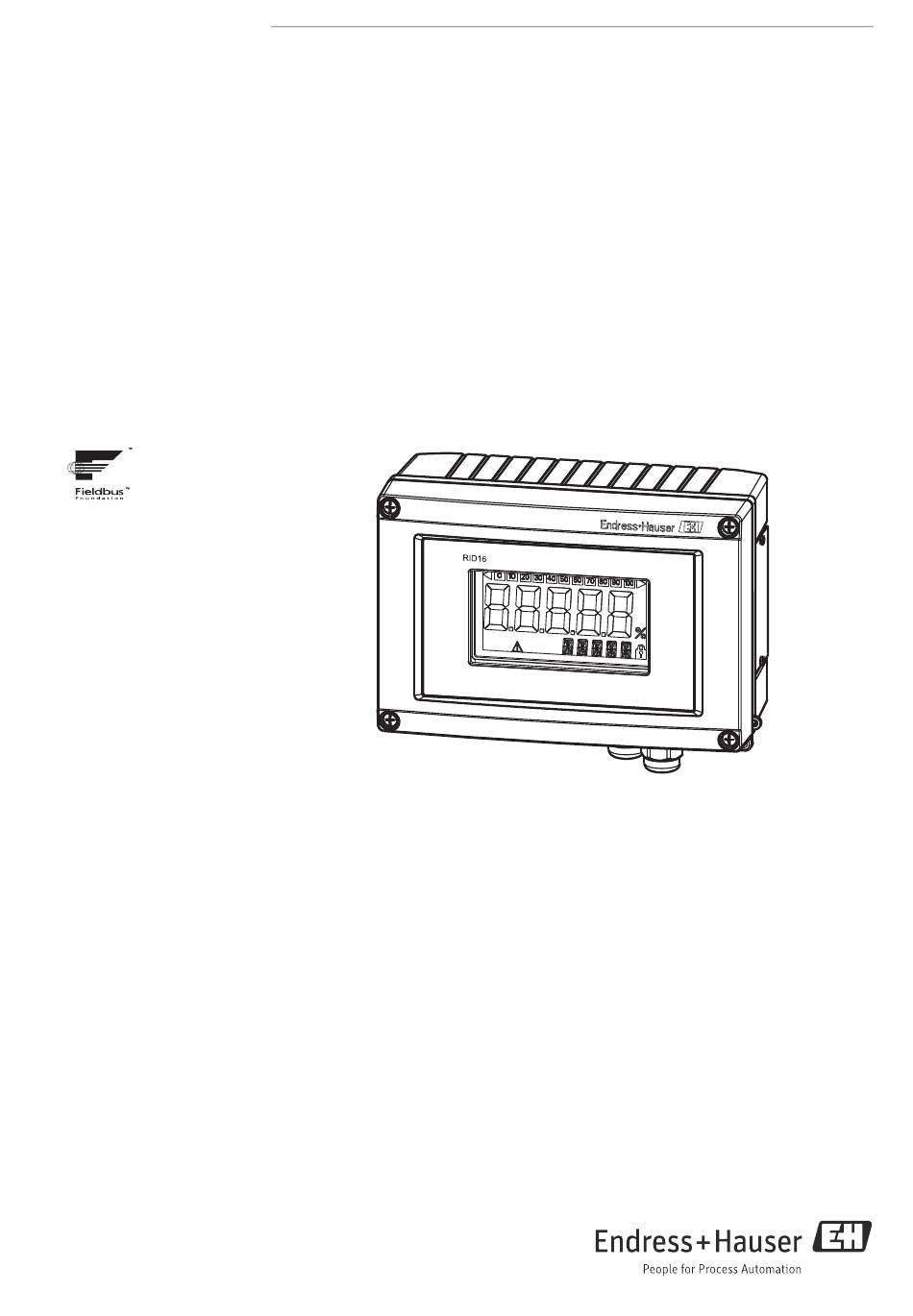

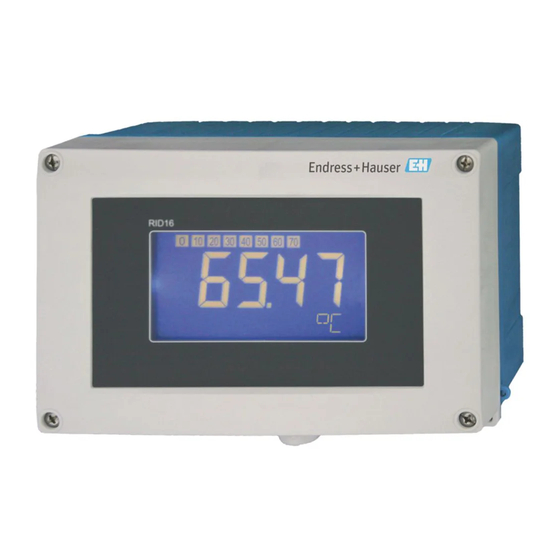

- Seite 1 Products Solutions Services BA00284R/09/de/13.13 71234640 SW Version 01.00.xx Betriebsanleitung RID16 Feldanzeiger mit FOUNDATION Fieldbus™ Protokoll...
- Seite 2 Informationen über Konfigurations- und Bedienprogramme verschie- dener Hersteller. Informationen zum Einstellen des HW-Schreibschutzes, der Gerätead- resse, etc. für die FOUNDATION Fieldbus Kommunikation Æ ä 29 Inbetriebnahme Inbetriebnahme über die FOUNDATION Fieldbus-Schnittstelle - Schnelleinstieg in die Gerätekonfiguration für den standardmäßigen Betrieb Endress+Hauser...
-
Seite 3: Inhaltsverzeichnis
RID16 Inhaltsverzeichnis Hinweise zum Dokument ... . 4 Störungsbehebung ....34 Dokumentfunktion ......4 10.1 Fehlersuchanleitung . -
Seite 4: Hinweise Zum Dokument
Hinweise zum Dokument RID16 Hinweise zum Dokument Dokumentfunktion Diese Anleitung liefert alle Informationen, die in den verschiedenen Phasen des Lebenszyk- lus des Geräts benötigt werden: Von der Produktidentifizierung, Warenannahme und Lage- rung über Montage, Anschluss, Bedienungsgrundlagen und Inbetriebnahme bis hin zur Stö- rungsbeseitigung, Wartung und Entsorgung. -
Seite 5: Symbole Für Informationstypen
RID16 Hinweise zum Dokument 1.2.3 Symbole für Informationstypen Symbol Bedeutung Erlaubt Kennzeichnet Ablaufe, Prozesse oder Handlungen, die erlaubt sind. A0011182 Zu bevorzugen Kennzeichnet Ablaufe, Prozesse oder Handlungen, die zu bevorzugen sind. A0011183 Verboten Kennzeichnet Ablaufe, Prozesse oder Handlungen, die verboten sind. -
Seite 6: Sicherheitshinweise
Umbauten am Gerät Eigenmächtige Umbauten am Gerät sind nicht zulässig und können zu unvorhersehbaren Gefahren führen: ‣ Wenn Umbauten trotzdem erforderlich sind: Rücksprache mit Endress+Hauser halten. Reparatur Um die Betriebssicherheit weiterhin zu gewährleisten: ‣ Nur wenn die Reparatur ausdrücklich erlaubt ist, diese am Gerät durchführen. -
Seite 7: Produktsicherheit
Werk in sicherheitstechnisch einwandfreiem Zustand ver- lassen. Es erfüllt die allgemeinen Sicherheitsanforderungen und gesetzlichen Anforderungen. Zudem ist es konform zu den EG-Richtlinien, die in der gerätespezifischen EG-Konformitäts- erklärung aufgelistet sind. Mit der Anbringung des CE-Zeichens bestätigt Endress+Hauser diesen Sachverhalt. Endress+Hauser... -
Seite 8: Identifizierung
Identifizierung RID16 Identifizierung Gerätebezeichnung 3.1.1 Typenschild Das richtige Gerät? Vergleichen Sie das Typenschild am Gerät mit folgender Abbildung: a0011635 Abb. 1: Typenschild des Feldanzeigers (beispielhaft) Bestellcode, Seriennummer und erweiterter Bestellcode des Gerätes Spannungsversorgung Umgebungstemperatur Firmware Version und Device Revision Schutzart und Zulassungsart... -
Seite 9: Zertifizierung Foundation Fieldbus
RID16 Identifizierung 3.3.1 Zertifizierung FOUNDATION Fieldbus™ Der Feldanzeiger hat erfolgreich alle Prüfungen durchlaufen und ist von der Fieldbus Foun- dation zertifiziert und registriert. Das Gerät erfüllt alle Anforderungen der folgenden Spezi- fikationen: • Zertifiziert gemäß FOUNDATION Fieldbus™ Spezifikation • FOUNDATION Fieldbus™ H1 •... -
Seite 10: Montage
Montage RID16 Montage Warenannahme, Transport, Lagerung Die zulässigen Umgebungs- und Lagerbedingungen sind einzuhalten. Genaue Spezifikatio- nen hierzu finden Sie im Kapitel "Technische Daten". 4.1.1 Warenannahme Kontrollieren Sie bei der Warenannahme folgende Punkte: • Sind Verpackung oder Inhalt beschädigt? • Ist die gelieferte Ware vollständig? Vergleichen Sie den Lieferumfang mit ihren Bestellan- gaben. -
Seite 11: Montageanleitung
RID16 Montage 4.2.2 Montageort Informationen über Bedingungen, die am Montageort vorliegen müssen, um das Gerät bestimmungsgemäß zu montieren, wie Umgebungstemperatur, Schutzart, Klimaklasse etc., finden Sie in Kapitel 12 "Technische Daten". Montageanleitung Das Gerät kann direkt an die Wand montiert werden oder der optionale Montagehalter kann für die Wand- und Rohrmontage verwendet werden (... -
Seite 12: Montagekontrolle
Montage RID16 Montagekontrolle Führen Sie nach der Montage des Gerätes folgende Kontrollen durch: Gerätezustand und -spezifikationen Hinweise Ist das Messgerät beschädigt (Sichtkontrolle)? Sichtkontrolle Ist die Dichtung unbeschädigt? Sichtkontrolle Ist das Gerät sicher an der Wand bzw. auf der Monta- geplatte befestigt? Ist die Gehäusefront fest geschlossen? -
Seite 13: Verdrahtung
RID16 Verdrahtung Verdrahtung WARNUNG Explosionsgefahr durch fehlerhaften Anschluss im Ex-Bereich ‣ Für den Anschluss von Ex-zertifizierten Geräten die entsprechenden Hinweise und Anschlussbilder in den spezifischen Ex-Zusatzdokumentationen zu dieser Betriebsanlei- tung beachten. Bei Fragen steht Ihnen Ihre E+H-Vertretung gerne zur Verfügung. - Seite 14 Verdrahtung RID16 Vorgehensweise zur Verdrahtung des Feldanzeigers A0011636 Abb. 6: Gehäuse des Feldanzeigers öffnen interne Erdungsklemme (nur Aluminiumgehäuse) Kabelverschraubung öffnen und Gehäusedeckel öffnen. Kabel durch die Kabelverschraubung führen Kabel gemäß å 8 anschließen. Kabelschirmklemmen montieren (nur Aluminiumgehäuse). a0014935 Abb. 7: Montage der Kabelschirmklemmen (nur Aluminiumgehäuse)
-
Seite 15: Verdrahtung Auf Einen Blick
RID16 Verdrahtung 5.1.2 Verdrahtung auf einen Blick Klemmenbelegung a0011324 Abb. 8: Klemmenbelegung ESD - Electrostatic Discharge Schützen Sie die Klemmen vor elektrostatischer Entladung. Ein Nichtbeachten kann zur Zer- störung oder Fehlfunktion von Teilen der Elektronik führen. Klemme Klemmenbelegung FOUNDATION Fieldbus™ Anschluss (+) FOUNDATION Fieldbus™... -
Seite 16: Kabelverschraubung Oder -Durchführung
Verdrahtung RID16 5.2.1 Kabelverschraubung oder -durchführung Beachten Sie dazu auch die generelle Vorgehensweise ä 13. a0012567 Abb. 9: Anschluss an die Feldbusleitung FOUNDATION Fieldbus™ FF Anschlussklemmen - Feldbus-Kommunikation und Spannungsversorgung Erdungsklemme innen (nur Aluminiumgehäuse) Erdungsklemme aussen Abgeschirmtes Feldbuskabel (FOUNDATION Fieldbus™) ‣... -
Seite 17: Kabelspezifikation Foundation Fieldbus
5.2.2 Feldbus-Gerätestecker Optional kann in das Feldgehäuse, anstelle einer Kabelverschraubung, ein Feldbus Geräte- stecker eingeschraubt werden. Feldbus-Gerätestecker können bei Endress+Hauser als Zube- hörteil bestellt werden (siehe Kap. 8 ’Zubehör’). Die Anschlusstechnik beim FOUNDATION Fieldbus™ ermöglicht es, Messgeräte über ein- heitliche mechanische Anschlüsse wie T-Abzweiger, Verteilerbausteine usw. an den Feldbus anzuschließen. - Seite 18 Verdrahtung RID16 • Speziell bei Neuinstallationen ist der Kabeltyp A oder B zu bevorzugen. Nur diese Typen besitzen einen Kabelschirm, der ausreichenden Schutz vor elektromagnetischen Störun- gen und damit höchste Zuverlässigkeit bei der Datenübertragung gewährleistet. Beim Kabeltyp B dürfen mehrere Feldbusse (gleicher Schutzart) in einem Kabel betrieben wer- den.
-
Seite 19: Schirmung Und Erdung
RID16 Verdrahtung Anzahl Stichleitungen 1…12 13…14 15…18 19…24 25…32 Max. Länge pro Stichlei- 120 m 90 m 60 m 30 m (98 ft) tung (393 ft) (295 ft) (196 ft) (3.28 ft) 5.3.4 Anzahl Feldgeräte Nach IEC 61158-2 (MBP) können pro Feldbussegment max. 32 Feldgeräte angeschlossen werden. -
Seite 20: Weiterführende Informationen
Verdrahtung RID16 a0011645 Abb. 11: Schirmung und einseitige Erdung des Feldbus-Kabelschirms Speisegerät Verteilerbox (T-box) Busabschluss Erdungspunkt für Feldbus-Kabelschirm Optionale Erdung des Feldgerätes, isoliert vom Kabelschirm. 5.3.6 Busabschluss Anfang und Ende eines jeden Feldbussegments sind grundsätzlich durch einen Busabschluss zu terminieren. Bei verschiedenen Anschlussboxen (Nicht-Ex) kann der Busabschluss über einen Schalter aktiviert werden. -
Seite 21: Anschlusskontrolle
RID16 Verdrahtung Anschlusskontrolle Führen Sie nach der elektrischen Installation des Gerätes folgende Kontrollen durch: Gerätezustand und -spezifikationen Hinweise Sind Messgerät oder Kabel beschädigt (Sichtkontrolle)? Elektrischer Anschluss Hinweise Stimmt die Versorgungsspannung mit den Angaben auf dem Typenschild 9 bis 32 V DC überein? -
Seite 22: Bedienung Des Feldanzeigers
Bedienung des Feldanzeigers RID16 Bedienung des Feldanzeigers Bedienung auf einen Blick Für die Konfiguration und die Inbetriebnahme des Gerätes stehen dem Bediener verschie- dene Möglichkeiten zur Verfügung: 1. Konfigurationsprogramme Die Konfiguration von FF-Funktionen sowie gerätespezifischer Parameter erfolgt über die Feldbusschnittstelle. Dafür stehen dem Benutzer spezielle, von unterschiedlichen Herstel- lern angebotene Konfigurations- bzw. -
Seite 23: Anzeige- Und Bedienelemente
RID16 Bedienung des Feldanzeigers Anzeige- und Bedienelemente 6.2.1 Anzeige a0011309 Abb. 13: LC Display des Feldanzeigers Pos. 1: Bargraph-Anzeige in 10% Schritten mit Unter- (Pos. 1a) und Überbereichanzeige (Pos. 1b) Pos. 2: Messwertanzeige, Ziffernhöhe 26 mm (1.02"), Statusanzeige "Schlechter Messwertstatus"... -
Seite 24: Systemarchitektur
Bedienung des Feldanzeigers RID16 6.3.1 Systemarchitektur Die folgende Abbildung zeigt ein Beispiel eines FOUNDATION Fieldbus™ Netzwerkes mit den zugehörigen Komponenten. Visualisierung und Überwachung Field Controller z.B. P View, FieldCare und Diagnosesoftware High Speed Ethernet (HSE) 100 Mbit/s Linking Linking Linking... -
Seite 25: Datenübertragung
RID16 Bedienung des Feldanzeigers High Speed Ethernet (HSE): Die Realisierung des übergeordneten Bussystems erfolgt durch das High-Speed-Ethernet (HSE) mit einer Übertragungsrate von max. 100 MBit/s. Dieses dient als “Backbone” (Basis- netzwerk) zwischen verschiedenen, dezentralen Teilnetzwerken und/oder bei einer großen Anzahl von Netzwerkteilnehmern. -
Seite 26: Geräte-Id, Adressierung
Bedienung des Feldanzeigers RID16 6.3.4 Geräte-ID, Adressierung Jedes Feldbusgerät wird innerhalb des FF-Netzwerkes über eine unverwechselbare Geräte- kennung (DEVICE_ID) eindeutig identifiziert. Demgegenüber vergibt das Feldbus-Hostsystem (LAS) die Netzwerkadresse automatisch an das Feldgerät. Die Netzwerkadresse ist diejenige Adresse, welche der Feldbus aktuell ver- wendet. -
Seite 27: Gerätebeschreibung
RID16 Bedienung des Feldanzeigers 6.3.7 Gerätebeschreibung Für die Inbetriebnahme, Diagnose und Parametrierung ist zu gewährleisten, dass Prozess- leitsysteme oder übergeordnete Konfigurationssysteme auf alle Messgerätedaten Zugriff haben und eine einheitliche Bedienstruktur vorliegt.. Die dazu erforderlichen, gerätespezifischen Informationen sind als sog. Gerätebeschrei- bungsdaten in speziellen Dateien, der “Device Description”... -
Seite 28: Hardware Settings
Bedienung des Feldanzeigers RID16 Hardware settings Über DIP-Schalter im Inneren des Feldanzeigers kann der Hardware-Schreibschutz ein- und ausgeschaltet werden. Ist der Schreibschutz aktiviert, können keine Parameter verändert werden. Der aktuelle Status des Schreibschutzes wird im WRITE_LOCK Parameter angezeigt (Resource Block, siehe Kapitel 11). -
Seite 29: Inbetriebnahme
Herstellerkennung, Gerätetyp und Geräte-Seriennummer. Sie ist eindeutig und kann niemals doppelt vergeben werden. Die DEVICE_ID des Gerätes setzt sich wie folgt zusammen: DEVICE_ID = 452B4810CF-XXXXXXXXXXX bzw. 452B4810CE-XXXXXXXXXXX 452B48 = Endress+Hauser 10CF = RID16 bzw. 10CE = RID14 XXXXXXXXXXX = Geräteseriennummer (11-stellig) Endress+Hauser... - Seite 30 Schalten Sie das Gerät ein. Beim ersten Verbindungsaufbau meldet sich das Gerät im Konfigurationsprogramm wie folgt: – EH_RID14-xxxxxxxxxxx (Tag-Name PD-TAG für RID14) oder EH_RID16-xxxxxxxxxxx (Tag-Name PD-TAG für RID16) – 452B4810CF-xxxxxxxxxxx (DEVICE_ID) für RID16 oder 452B4810CE-xxxxxxxxxxx (DEVICE_ID) für RID14 – Blockstruktur: Blockbeschreibung Permanent...
-
Seite 31: Werkseinstellung
Werkseinstellung: EH_RID14-xxxxxxxxxxx (für RID14, xxx... = Seriennummer) oder EH_RID16-xxxxxxxxxxx (für RID16, xxx... = Seriennummer). Das Gerät wird ab Werk mit der Busadresse "247" ausgeliefert und befindet sich somit in dem für die Umadressierung der Feldgeräte reservierten Adressbereich. Zur Inbetriebnahme sollte dem Gerät eine niedrigere Busadresse zugewiesen werden. - Seite 32 Inbetriebnahme RID16 Dazu werden mit Hilfe einer Konfigurationssoftware, z.B. NI-FBUS-Konfigurator von National Instruments, die Funktionsblöcke meist graphisch zur gewünschten Regelstra- tegie verschaltet und anschließend die zeitliche Abarbeitung der einzelnen Prozessre- gelfunktionen festgelegt. Endress+Hauser...
-
Seite 33: Wartung
Das Gerät erfordert keine speziellen Instandhaltungs- und Wartungsarbeiten. Zubehör Für das Gerät sind verschiedene Zubehörteile lieferbar, die bei Endress+Hauser mit dem Gerät bestellt oder nachbestellt werden können. Ausführliche Angaben zum betreffenden Bestellcode sind bei Ihrer Endress+Hauser Vertriebszentrale erhältlich oder auf der Pro- duktseite der Endress+Hauser Webseite: www.endress.com... -
Seite 34: Störungsbehebung
Störungsbehebung RID16 Störungsbehebung Im Falle eines schwerwiegenden Fehlers kann es notwendig sein, den Anzeiger zur Reparatur zurück an den Hersteller zu senden. Beachten Sie die Anweisungen im bevor Sie den Anzeiger zurücksenden. Kap. 10.4 10.1 Fehlersuchanleitung Beginnen Sie die Fehlersuche in jedem Fall mit den nachfolgenden Checklisten, falls nach der Inbetriebnahme oder während des Messbetriebs Störungen auftreten. -
Seite 35: Statusmeldungen
RID16 Störungsbehebung Transducer Blöcke: Die Gerätebeschreibungsdatei (Device Description, DD) wurde noch nicht in Die herstellerspezifischen Para- das Hostsystem oder in das Konfigurationsprogramm geladen? Laden Sie meter sind nicht sichtbar. die Datei auf das Konfigurationssystem herunter. Bezugsquellen der DD, ä 27 Vergewissern Sie sich, dass Sie für die Einbindung von Feldgeräten ins Host-... - Seite 36 Störungsbehebung RID16 Kate- Statusmeldung Displaysymbol Fehlerursache / Behebung gorie – CURRENT_STATUS_ NUMBER im ' A dvanced Diagnostics' Transducer Block – Anzeige Gerätestatusmeldung (FF): Displaysymbol # & keine Fehlerursache: Memory error Bargraphanzeige Speicherfehler. F-283 Behebung: Gerät defekt, ersetzen Gerätestatusmeldung (FF): Kein Bargraph, Displaysym-...
-
Seite 37: Ersatzteile
RID16 Störungsbehebung 10.3 Ersatzteile Geben Sie bei der Bestellung von Ersatzteilen immer die Seriennummer des Gerätes an! a0012119 Abb. 17: Ersatzteile des FOUNDATION Fieldbus™ Anzeigers Pos. Nr. Beschreibung Bestellnr. Unterteil Metall (metrische Gewinde) RIA16X-GD Unterteil Metall (NPT1/2 Gewinde) RIA16X-GE Kabelverschraubung M16x1,5 PA RAL7035... -
Seite 38: Entsorgung
Störungsbehebung RID16 10.5 Entsorgung Das Gerät enthält elektronische Bauteile und muss deshalb, im Falle der Entsorgung, als Elektronikschrott entsorgt werden. Beachten Sie bitte insbesondere die örtlichen Entsor- gungsvorschriften Ihres Landes. 10.6 Softwarehistorie und Kompatibilitätsübersicht Änderungsstand (Release) Die Release-Nummer auf dem Typenschild und in der Betriebsanleitung gibt den Ände- rungsstand des Geräts an: XX.YY.ZZ (Beispiel 01.02.01). -
Seite 39: Technische Daten
RID16 Technische Daten Technische Daten 11.0.1 Kommunikation • FOUNDATION Fieldbus™ H1, IEC 61158-2 • FDE (Fault Disconnection Electronic) = 0 mA • Datenübertragungsgeschwindigkeit: unterstützte Baudrate = 31,25 kBit/s • Signalkodierung = Manchester II • LAS (Link Active Scheduler), Link Master (LM)-Funktionalität wird unterstützt: Es besteht dadurch die Möglichkeit, dass der Anzeiger die Funktion eines Link Active... - Seite 40 Technische Daten RID16 Subscriber VCRs Publisher VCRs Link-Einstellungen Slot time Min. Inter PDU delay Max. response delay Blöcke Blockbeschreibung Block Index Permanent Blockausführungs- Blockklasse zeit Resource Erweitert Display Transducer Herstellerspezifisch Advanced Diagnostic Herstellerspezifisch NEIN 100 ms Standard Input Selector 1...
-
Seite 41: Einbaubedingungen
RID16 Technische Daten 11.0.2 Hilfsenergie Elektrischer Anschluss a0011324 Abb. 18: Anschlussbelegung des Feldanzeigers. Versorgungsspannung Die Versorgung erfolgt über den Feldbus. U = 9 bis 32 V DC, polaritätsunabhängig (max. Spannung U = 35 V). Kabeleinführung Die folgenden Kabeleinführungen sind verfügbar: ‣... -
Seite 42: Konstruktiver Aufbau
Technische Daten RID16 Lagerungstemperatur -40 bis +80 °C (-40 bis 176°F) Einsatzhöhe bis 4000 m (13100 ft.) über Normal-Null gemäß IEC 61010-1, CSA 1010.1-92 Klimaklasse nach IEC 60654-1, Klasse C Feuchte • Betauung nach IEC 60 068-2-33 zulässig • Max. rel. Feuchte: 95% nach IEC 60068-2-30 Schutzart IP67. -
Seite 43: Anschlussklemmen
RID16 Technische Daten a0011162 Abb. 19: Angaben in mm (Angaben in Inches in Klammern) Bohrung zur Montage direkt an der Wand oder auf optionale Montageplatte mit 4 Schrauben 5 mm (0,2") Gewicht • Kunststoffgehäuse: ca. 500 g (1,1 lb) •... -
Seite 44: Ergänzende Dokumentation
11.0.7 Zertifikate und Zulassungen CE-Zeichen Das Gerät erfüllt die gesetzlichen Anforderungen der EG-Richtlinien. Endress+Hauser bestä- tigt die erfolgreiche Prüfung des Gerätes mit der Anbringung des CE-Zeichens. Ex-Zulassung Über die aktuell lieferbaren Ex-Ausführungen (ATEX, FM, CSA, usw.) erhalten Sie bei Ihrer E+H-Vertriebsstelle Auskunft. -
Seite 45: Bedienung Über Foundation
RID16 Bedienung über FOUNDATION™ Fieldbus Bedienung über FOUNDATION™ Fieldbus 12.1 Blockmodell Beim FOUNDATION Fieldbus™ werden die gesamten Geräteparameter in Abhängigkeit ihrer funktionalen Eigenschaft und Aufgabe kategorisiert und im wesentlichen drei unter- schiedlichen Blöcken zugeordnet. Ein Block kann als Container betrachtet werden, in dem Parameter und die damit verbundenen Funktionalitäten enthalten sind. -
Seite 46: Auswahl Der Betriebsart
Bedienung über FOUNDATION™ Fieldbus RID16 12.2.1 Auswahl der Betriebsart Die Einstellung der Betriebsart erfolgt über die Parametergruppe MODE_BLK. Der Resource Block unterstützt folgende Betriebsarten: • AUTO (Automatikbetrieb) • OOS (außer Betrieb) Über den Parameter BLOCK_ERR wird die Betriebsart ’Out Of Service’ (OOS) ebenfalls angezeigt. In der Betriebsart OOS kann, bei nicht aktivem Schreibschutz, ohne Einschränkung auf alle schreibbaren Para-... - Seite 47 RID16 Bedienung über FOUNDATION™ Fieldbus Wenn im Parameter ACK_OPTION die Option eines Prozessalarms nicht aktiviert wurde, muss dieser Prozessalarm nur im Parameter BLOCK_ALM quittiert werden. 12.2.5 FF-Parameter Resource Block In der folgenden Tabelle finden Sie alle spezifizierten FOUNDATION™ Fieldbus Parameter des Resource Blocks.
- Seite 48 Bedienung über FOUNDATION™ Fieldbus RID16 Resource Block Parameter Index Parameter Schreibzugriff bei Beschreibung Betriebsart (MODE_BLK) Cycle Type nur lesbar Anzeige der vom Gerät unterstützten Blockausführmethoden. (CYCLE_TYPE) Anzeige: SCHEDULED getaktete Blockausführmethode BLOCK EXECUTION sequentielle Blockausführmethode MANUF SPECIFIC Herstellerspezifisch DD Resource nur lesbar Anzeige der Bezugsquelle für die Gerätebeschreibung im Gerät.
- Seite 49 0 bis 3 Werkseinstellung: Manufacturer ID nur lesbar Anzeige der Hersteller Identifikationsnummer. (MANUFAC_ID) Anzeige: 0 x 452B48 = Endress+Hauser Max Notify nur lesbar Anzeige der vom Gerät unterstützten maximalen Anzahl von Ereignisbe- (MAX_NOTIFY) richten, die gleichzeitig unquittiert vorliegen können. Anzeige:...
- Seite 50 Bedienung über FOUNDATION™ Fieldbus RID16 Resource Block Parameter Index Parameter Schreibzugriff bei Beschreibung Betriebsart (MODE_BLK) Nonvolatile Cycle Time nur lesbar Anzeige des Zeitintervalls, in dem die dynamischen Geräteparameter im (NV_CYCLE_T) nichtflüchtigen Speicher abgelegt werden. Das angezeigte Zeitintervall bezieht sich auf die Abspeicherung folgender dynamischer Geräteparameter:...
- Seite 51 RID16 Bedienung über FOUNDATION™ Fieldbus Resource Block Parameter Index Parameter Schreibzugriff bei Beschreibung Betriebsart (MODE_BLK) Shed Remote Cascade AUTO - OOS Vorgabe der Überwachungszeit zur Überprüfung der Verbindung zwischen (SHED_RCAS) dem Feldbus-Host System und einem Funktionsblock in der Betriebsart RCAS.
-
Seite 52: Transducer Blöcke
Bedienung über FOUNDATION™ Fieldbus RID16 Resource Block Parameter Index Parameter Schreibzugriff bei Beschreibung Betriebsart (MODE_BLK) Write Priority AUTO - OOS Festlegung des Verhaltens bei einem Schreibschutz-Alarm (Parameter (WRITE_PRI) “WRITE_ALM“). Eingabe: der Schreibschutz-Alarm wird nicht ausgewertet. keine Benachrichtigung an das Feldbus-Host Sys- tem bei einem Schreibschutz-Alarm.. - Seite 53 RID16 Bedienung über FOUNDATION™ Fieldbus 12.3.3 FF-Parameter Transducer Blöcke In der folgenden Tabelle finden Sie eine Beschreibung aller spezifizierten FOUNDATION Fieldbus-Parameter der Transducer Blöcke. Transducer Block (FF-Parameter) Parameter Index Parameter Schreibzugriff bei Beschreibung Betriebsart (MODE_BLK) Static revision (ST_REV) nur lesbar Anzeige des Revisionsstandes der statischen Daten.
- Seite 54 Bedienung über FOUNDATION™ Fieldbus RID16 Transducer Block (FF-Parameter) Parameter Index Parameter Schreibzugriff bei Beschreibung Betriebsart (MODE_BLK) Block Error nur lesbar Anzeige der aktiven Blockfehler. (BLOCK_ERR) Anzeige: OUT OF SERVICE Der Block ist in der Betriebsart “Außer Betrieb”. Die folgenden Blockfehler werden nur in den Sensor Transducer Blöcken angezeigt: •...
- Seite 55 RID16 Bedienung über FOUNDATION™ Fieldbus 12.3.4 Transducer Block “Display” Der Display Transducer Block enthält alle notwendigen Parameter zur Konfiguration der Anzeigefunktionen. Auch der Listener Mode wird über diesen Transducer Block aktiviert! Transducer Block “DISPLAY” (E+H Parameter) Parameter Index Parameter Schreibzugriff mit...
- Seite 56 Bedienung über FOUNDATION™ Fieldbus RID16 Transducer Block “DISPLAY” (E+H Parameter) Parameter Index Parameter Schreibzugriff mit Beschreibung Betriebsart (MODE_BLK) DISP_VALUE_1[...8]_LISTENER_VALUE_SELECT: Nach Auswahl der publizierenden Adresse im Parameter "Listener device", zeigt das Gerät den ersten publizierten Wert im Display an. Sie können den nächsten publizierten Wert durch Auswahl von "Next value"...
- Seite 57 RID16 Bedienung über FOUNDATION™ Fieldbus Transducer Block “DISPLAY” (E+H Parameter) Parameter Index Parameter Schreibzugriff mit Beschreibung Betriebsart (MODE_BLK) DISP_VALUE_1[...8]_FORMAT: Anzahl von Dezimalstellen für die Anzeige. Verfügbare Parameter: • Auto (Dezimalpunkt wird automatisch so gesetzt, dass alle 5 Stellen der Anzeige gefüllt sind) •...
- Seite 58 Bedienung über FOUNDATION™ Fieldbus RID16 Transducer Block “ADVANCED DIAGNOSTIC” (E+H Parameter) Parameter Index Parameter Schreibzugriff mit Beschreibung Betriebsart (MODE_BLK) CURRENT_STATUS_ nur lesbar Diagnosenummer Beschreibung MAINTENANCE F437 • Input Selector 1 nicht instanziert, aber als Quelle verwendet • Input Selector 2 nicht instanziert, aber als Quelle verwendet •...
-
Seite 59: Pid Funktionsblock (Pid-Regler)
RID16 Bedienung über FOUNDATION™ Fieldbus Transducer Block “ADVANCED DIAGNOSTIC” (E+H Parameter) Parameter Index Parameter Schreibzugriff mit Beschreibung Betriebsart (MODE_BLK) RESET_ALL_INDICATORS AUTO - OOS Setzt alle Minimal- und Maximalwerte auf "0" zurück. 12.4 PID Funktionsblock (PID-Regler) Ein PID Funktionsblock beinhaltet die Eingangskanal-Verarbeitung, die proportional-integ- ral-differential Regelung (PID) und die analoge Ausgangskanal-Verarbeitung. - Seite 60 Bedienung über FOUNDATION™ Fieldbus RID16 rungen in Behältern zu berechnen, oder kann als Optimierungswerkzeug zur Steuerung des Durchflussverhältnisses genutzt werden. Der Integrator Funktionsblock unterstützt die Betriebsartensteuerung, den bedarfsgesteuer- ten Reset, ein Reset-Zähler und die Berechnung des Signalstatus. In diesem Funktionsblock gibt es keine standardmäßigen Alarme.
-
Seite 61: Stichwortverzeichnis
RID16 Stichwortverzeichnis Alarmerkennung und -behandlung ....46 Technische Daten Feldgerätestecker ....17 Änderungsstand (Release) . - Seite 62 www.addresses.endress.com...
