Endress+Hauser RID16 Betriebsanleitung
Feldanzeiger mit profibus pa protokoll
Vorschau ausblenden
Andere Handbücher für RID16:
- Betriebsanleitung (62 Seiten) ,
- Bedienungsanleitung (48 Seiten) ,
- Kurzanleitung (24 Seiten)
Verwandte Anleitungen für Endress+Hauser RID16
Inhaltszusammenfassung für Endress+Hauser RID16

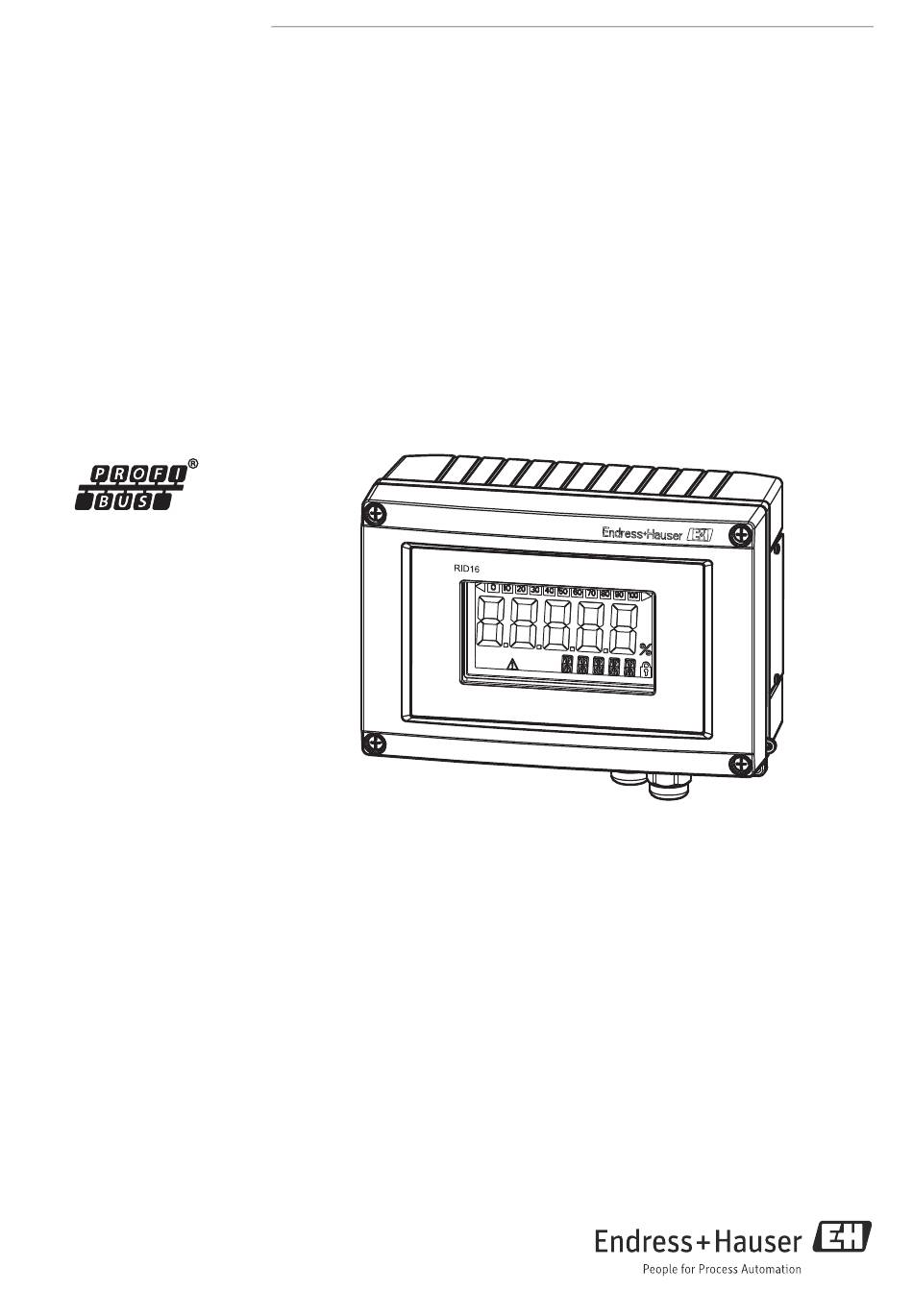

- Seite 1 Products Solutions Services BA01268K/09/DE/01.13 71232742 Gültig ab FW Version 01.00.xx Betriebsanleitung RID16 Feldanzeiger mit PROFIBUS® PA Protokoll...
- Seite 2 Sicherheitshinweise ä 6 ▾ Montage ä 9 ▾ Verdrahtung ä 12 ▾ Anzeige- und Bedienelemente ä 22 Informationen über Konfigurations- und Bedienprogramme verschie- dener Hersteller. Informationen zum Einstellen des HW-Schreibschutzes ▾ ä 28 Inbetriebnahme Endress+Hauser...
-
Seite 3: Inhaltsverzeichnis
RID16 Inhaltsverzeichnis Hinweise zum Dokument ... . 4 10.2 Statusmeldungen ......31 10.3 Ersatzteile . -
Seite 4: Hinweise Zum Dokument
Hinweise zum Dokument RID16 Hinweise zum Dokument Dokumentfunktion Diese Anleitung liefert alle Informationen, die in den verschiedenen Phasen des Lebenszyk- lus des Geräts benötigt werden: Von der Produktidentifizierung, Warenannahme und Lage- rung über Montage, Anschluss, Bedienungsgrundlagen und Inbetriebnahme bis hin zur Stö- rungsbeseitigung, Wartung und Entsorgung. -
Seite 5: Symbole Für Informationstypen
RID16 Hinweise zum Dokument 1.2.3 Symbole für Informationstypen Symbol Bedeutung Erlaubt Kennzeichnet Ablaufe, Prozesse oder Handlungen, die erlaubt sind. A0011182 Zu bevorzugen Kennzeichnet Ablaufe, Prozesse oder Handlungen, die zu bevorzugen sind. A0011183 Verboten Kennzeichnet Ablaufe, Prozesse oder Handlungen, die verboten sind. -
Seite 6: Sicherheitshinweise
Umbauten am Gerät Eigenmächtige Umbauten am Gerät sind nicht zulässig und können zu unvorhersehbaren Gefahren führen: ‣ Wenn Umbauten trotzdem erforderlich sind: Rücksprache mit Endress+Hauser halten. Reparatur Um die Betriebssicherheit weiterhin zu gewährleisten: ‣ Nur wenn die Reparatur ausdrücklich erlaubt ist, diese am Gerät durchführen. -
Seite 7: Produktsicherheit
Werk in sicherheitstechnisch einwandfreiem Zustand ver- lassen. Es erfüllt die allgemeinen Sicherheitsanforderungen und gesetzlichen Anforderungen. Zudem ist es konform zu den EG-Richtlinien, die in der gerätespezifischen EG-Konformitäts- erklärung aufgelistet sind. Mit der Anbringung des CE-Zeichens bestätigt Endress+Hauser diesen Sachverhalt. Endress+Hauser... -
Seite 8: Identifizierung
Identifizierung RID16 Identifizierung Gerätebezeichnung 3.1.1 Typenschild Das richtige Gerät? Vergleichen Sie das Typenschild am Gerät mit folgender Abbildung: A0021542 Abb. 1: Typenschild des Feldanzeigers (beispielhaft) Bestellcode, Seriennummer und erweiterter Bestellcode des Gerätes Spannungsversorgung Umgebungstemperatur Firmware Version Schutzart und Zulassungsart Zulassungen... -
Seite 9: Montage
RID16 Montage Montage Warenannahme, Transport, Lagerung Die zulässigen Umgebungs- und Lagerbedingungen sind einzuhalten. Genaue Spezifikatio- nen hierzu finden Sie im Kapitel "Technische Daten". 4.1.1 Warenannahme Kontrollieren Sie bei der Warenannahme folgende Punkte: • Sind Verpackung oder Inhalt beschädigt? • Ist die gelieferte Ware vollständig? Vergleichen Sie den Lieferumfang mit ihren Bestellan- gaben. -
Seite 10: Montageanleitung
Montage RID16 Montageanleitung Das Gerät kann direkt an die Wand montiert werden oder der optionale Montagehalter kann für die Wand- und Rohrmontage verwendet werden ( å 3). 4.3.1 Direkte Wandmontage Zur direkten Wandmontage des Gerätes wie folgt vorgehen: 4 Löcher bohren Gerät an der Wand mit 4 Schrauben (5 mm (0,2 in)) anbringen. -
Seite 11: Montagekontrolle
RID16 Montage Montagekontrolle Führen Sie nach der Montage des Gerätes folgende Kontrollen durch: Gerätezustand und -spezifikationen Hinweise Ist das Messgerät beschädigt (Sichtkontrolle)? Sichtkontrolle Ist die Dichtung unbeschädigt? Sichtkontrolle Ist das Gerät sicher an der Wand bzw. auf der Monta- geplatte befestigt? Ist die Gehäusefront fest geschlossen? -
Seite 12: Verdrahtung
Verdrahtung RID16 Verdrahtung WARNUNG Explosionsgefahr durch fehlerhaften Anschluss im Ex-Bereich ‣ Für den Anschluss von Ex-zertifizierten Geräten die entsprechenden Hinweise und Anschlussbilder in den spezifischen Ex-Zusatzdokumentationen zu dieser Betriebsanlei- tung beachten. Bei Fragen steht Ihnen Ihre E+H-Vertretung gerne zur Verfügung. - Seite 13 RID16 Verdrahtung Montage der Kabelverschraubung bzw. des Feldbus-Gerätesteckers beim Aluminium- gehäuse Beim Aluminiumgehäuse kann die Kabelverschraubung bzw. der Feldbus-Gerätestecker direkt in das Gehäuse geschraubt werden. Eine Montageplatte ist nicht erforderlich. Vorgehensweise zur Verdrahtung des Feldanzeigers A0011636 Abb. 6: Gehäuse des Feldanzeigers öffnen interne Erdungsklemme (nur Aluminiumgehäuse)
-
Seite 14: Verdrahtung Auf Einen Blick
Verdrahtung RID16 5.1.2 Verdrahtung auf einen Blick Klemmenbelegung A0021544 Abb. 8: Klemmenbelegung ESD - Electrostatic Discharge Schützen Sie die Klemmen vor elektrostatischer Entladung. Ein Nichtbeachten kann zur Zer- störung oder Fehlfunktion von Teilen der Elektronik führen. Klemme Klemmenbelegung PROFIBUS® PA Anschluss (+) PROFIBUS®... -
Seite 15: Kabelverschraubung Oder -Durchführung
5.2.2 Feldbus-Gerätestecker Optional kann in das Feldgehäuse, anstelle einer Kabelverschraubung, ein Feldbus Geräte- stecker eingeschraubt werden. Feldbus-Gerätestecker können bei Endress+Hauser als Zube- hörteil bestellt werden (siehe Kap. 8 ’Zubehör’). Die Anschlusstechnik beim PROFIBUS® PA ermöglicht es, Messgeräte über einheitliche mechanische Anschlüsse wie T-Abzweiger, Verteilerbausteine usw. an den Feldbus anzu- schließen. -
Seite 16: Kabelspezifikation Profibus® Pa
Verdrahtung RID16 Beim Zuschrauben des Panzergewindes wird die Iris-Feder auf den Schirm gequetscht und stellt so eine leitende Verbindung zwischen Abschirmung und dem Metallgehäuse her. Eine Anschlussbox bzw. eine Steckverbindung ist als Teil der Abschirmung (Faradayscher Käfig) zu sehen. Dies gilt besonders für abgesetzte Boxen, wenn diese über ein steckbares Kabel mit einem PROFIBUS®... - Seite 17 RID16 Verdrahtung Nachfolgend sind geeignete Feldbuskabel (Typ A) verschiedener Hersteller für den Nicht- Ex-Bereich aufgelistet: • Siemens: 6XV1 830-5BH10 • Belden: 3076F • Kerpen: CeL-PE/OSCR/PVC/FRLA FB-02YS(ST)YFL 5.3.2 Maximale Gesamtkabellänge Die maximale Netzwerkausdehnung ist von der Zündschutzart und den Kabelspezifikatio- nen abhängig. Die Gesamtkabellänge setzt sich aus der Länge des Hauptkabels und der Länge aller Stichleitungen (>1 m/3,28 ft) zusammen.
-
Seite 18: Schirmung Und Erdung
Verdrahtung RID16 5.3.4 Anzahl Feldgeräte Bei Systemen gemäß FISCO in Zündschutzarten Ex ia ist die Leitungslänge auf max. 1000 m (3280 ft) begrenzt. Es sind höchstens 32 Teilnehmer pro Segment im Nicht-Ex-Bereich bzw. max. 10 Teilnehmer im Ex-Bereich (Ex ia IIC) möglich. Die tatsächliche Anzahl der Teilneh- mer muss während der Projektierung festgelegt werden. -
Seite 19: Weiterführende Informationen
RID16 Verdrahtung Schirm des Feldbuskabels ist in solchen Fällen nur einseitig zu erden, d.h. er darf nicht mit der Erdungsklemme des Gehäuses verbunden werden. Der nicht angeschlossene Schirm ist zu isolieren! 5.3.6 Busabschluss Anfang und Ende eines jeden Feldbussegments sind grundsätzlich durch einen Busabschluss zu terminieren. -
Seite 20: Anschlusskontrolle
Verdrahtung RID16 Anschlusskontrolle Führen Sie nach der elektrischen Installation des Gerätes folgende Kontrollen durch: Gerätezustand und -spezifikationen Hinweise Sind Messgerät oder Kabel beschädigt (Sichtkontrolle)? Elektrischer Anschluss Hinweise Stimmt die Versorgungsspannung mit den Angaben auf dem Typenschild 9 bis 32 V DC überein? -
Seite 21: Bedienung Des Feldanzeigers
RID16 Bedienung des Feldanzeigers Bedienung des Feldanzeigers Bedienung auf einen Blick Für die Konfiguration und die Inbetriebnahme des Gerätes stehen dem Bediener zwei Mög- lichkeiten zur Verfügung: 1. Konfigurationsprogramme Die Konfiguration gerätespezifischer Parameter erfolgt über die E+H Service-Schnittstelle (CDI). Dafür steht dem Benutzer ein spezieller Gerätetreiber (DTM) für ein FDT-Bedienpro- gramm (z.B. -
Seite 22: Anzeige- Und Bedienelemente
Bedienung des Feldanzeigers RID16 Anzeige- und Bedienelemente 6.2.1 Anzeige A0011309 Abb. 13: LC Display des Feldanzeigers Pos. 1: Bargraph-Anzeige in 10% Schritten mit Unter- (Pos. 1a) und Überbereichanzeige (Pos. 1b) Pos. 2: Messwertanzeige, Statusanzeige "Schlechter Messwertstatus" Pos. 3: 14-Segmentanzeige für Einheiten und Messages Pos. -
Seite 23: Systemarchitektur
RID16 Bedienung des Feldanzeigers 6.3.1 Systemarchitektur Die folgende Abbildung zeigt ein Beispiel eines PROFIBUS® Netzwerkes mit den zugehöri- gen Komponenten. Visualisierung und Überwachung z. B. P View, FieldCare und Diagnosesoftware PROFIBUS-DP Segment- Segment- PROFIBUS-PA Segment- koppler koppler IEC 61158-2 koppler 31.25 kbit/s... -
Seite 24: Geräte-Id, Adressierung
Bedienung des Feldanzeigers RID16 werden die Feldgeräte parametriert. Die Slaves sind die Feldgeräte am PROFIBUS PA-Seg- ment. Segmentkoppler Segmentkoppler sind aus Sicht des PROFIBUS DP-Masters transparent und werden somit in der SPS nicht projektiert, d. h. sie setzen lediglich die Signale um und speisen das PROFIBUS PA-Segment. -
Seite 25: Konfiguration Über Schnittstelle & Pc-Konfigurationssoftware Fieldcare Device Setup
RID16 Bedienung des Feldanzeigers Konfiguration über Schnittstelle & PC-Konfigurati- onssoftware FieldCare Device Setup WARNUNG Verlust des Explosionsschutzes bei geöffnetem Gehäuse ‣ Parametrierung muss außerhalb des explosionsgefährdeten Bereichs erfolgen. Für die Konfiguration des Gerätes über die Software FieldCare Device Setup verbinden Sie das Gerät mit Ihrem PC. -
Seite 26: Hardwareeinstellungen
Bedienung des Feldanzeigers RID16 Hardwareeinstellungen Über DIP-Schalter im Inneren des Feldanzeigers kann der Hardware-Schreibschutz ein- und ausgeschaltet werden. Ist der Schreibschutz aktiviert, können keine Parameter verändert werden. Der aktuelle Status des Schreibschutzes wird im Parameter "Status Verriegelung" angezeigt ( ä 43). -
Seite 27: Einstellen Eines Offsets
RID16 Bedienung des Feldanzeigers Die Einstellung der Busadresse erfolgt folgendermaßen: DIP-Schalter "AI1/AI2" Mit diesem DIP-Schalter wird gewählt, ob sich die eingestellte Adresse auf den Ana- logeingang 1 (Schalter auf "ON") oder auf den Analogeingang 2 (Schalter auf "OFF") bezieht. DIP-Schalter "Adress/Offset" auf "ON"... -
Seite 28: Inbetriebnahme
Inbetriebnahme RID16 Inbetriebnahme Installationskontrolle Vergewissern Sie sich, dass alle Abschlusskontrollen durchgeführt wurden, bevor Sie Ihre Geräte in Betrieb nehmen: • Checkliste “Montagekontrolle”, ä 11 • Checkliste “Anschlusskontrolle”, ä 20 Die funktionstechnischen Daten der PROFIBUS® PA-Schnittstelle nach IEC 61158-2 (MBP) müssen ein- gehalten werden. -
Seite 29: Wartung
Das Gerät erfordert keine speziellen Instandhaltungs- und Wartungsarbeiten. Zubehör Für das Gerät sind verschiedene Zubehörteile lieferbar, die bei Endress+Hauser mit dem Gerät bestellt oder nachbestellt werden können. Ausführliche Angaben zum betreffenden Bestellcode sind bei Ihrer Endress+Hauser Vertriebszentrale erhältlich oder auf der Pro- duktseite der Endress+Hauser Webseite: www.endress.com... -
Seite 30: Störungsbehebung
Störungsbehebung RID16 Störungsbehebung 10.1 Fehlersuchanleitung Im Falle eines schwerwiegenden Fehlers kann es notwendig sein, den Anzeiger zur Reparatur zurück an den Hersteller zu senden. Beachten Sie die Anweisungen zur Rücksendung ( ä 34) bevor Sie den Anzeiger zurücksenden. Beginnen Sie die Fehlersuche in jedem Fall mit den nachfolgenden Checklisten, falls nach der Inbetriebnahme oder während des Messbetriebs Störungen auftreten. -
Seite 31: Statusmeldungen
RID16 Störungsbehebung 10.2 Statusmeldungen Das Gerät zeigt Warnungen oder Alarme als Statusmeldung an. Treten Fehler während der Inbetriebnahme auf, werden diese sofort angezeigt. Dabei ist zwischen folgenden 4 Status- kategorien zu unterscheiden: Statuskategorie Beschreibung Fehlerkategorie Fehler erkannt (' F ailure' ) ALARM Gerät im Service-Modus (’Check’) -
Seite 32: Ersatzteile
Störungsbehebung RID16 10.3 Ersatzteile Geben Sie bei der Bestellung von Ersatzteilen immer die Seriennummer des Gerätes an! a0012119 Abb. 18: Ersatzteile des FOUNDATION Fieldbus™ Anzeigers Pos. Nr. Beschreibung Bestellnr. Front Alu inkl. Folie + Glas RID16X-GB Front Kunststoff inkl. Folie... -
Seite 33: Softwarehistorie Und Kompatibilitätsübersicht
RID16 Störungsbehebung 10.4 Softwarehistorie und Kompatibilitätsübersicht Änderungsstand Die Versionsnummer auf dem Typenschild und in der Betriebsanleitung gibt den Ände- rungsstand des Geräts an: XX.YY.ZZ (Beispiel 01.02.01). Änderung der Hauptversion. Kompatibilität ist nicht mehr gegeben. Gerät und Bedienungsanleitung ändern sich. Änderung bei Funktionalität und Bedienung. -
Seite 34: Rücksendung
Im Fall einer Reparatur, Werkskalibrierung, falschen Lieferung oder Bestellung muss das Messgerät zurückgesendet werden. Als ISO-zertifiziertes Unternehmen und aufgrund gesetzlicher Bestimmungen ist Endress+Hauser verpflichtet, mit allen zurückgesendeten Produkten, die mediumsberührend sind, in einer bestimmten Art und Weise umzugehen. Um eine sichere, fachgerechte und schnelle Rücksendung Ihres Geräts sicherzustellen: Informieren Sie sich über Vorgehensweise und Rahmenbedingungen auf der Endress+Hau-... -
Seite 35: Technische Daten
RID16 Technische Daten Technische Daten 13.0.1 Kommunikation und Datenverarbeitung Ausfallinformation • Statusmeldung gemäß Feldbusspezifikation. Einschaltverzögerung • 8 s PROFIBUS® PA • PROFIBUS® PA gemäß EN 50170 Volume 2, IEC 61158-2 (MBP) • FDE (Fault Disconnection Electronic) = 0 mA • Datenübertragungsgeschwindigkeit: unterstützte Baudrate = 31,25 kBit/s •... -
Seite 36: Einbaubedingungen
Technische Daten RID16 Netzspannungsfilter 50/60 Hz Stromaufnahme 11 mA Kabeleinführung Die folgenden Kabeleinführungen sind verfügbar: ‣ Gewinde NPT1/2 ‣ Gewinde M20 ‣ Gewinde G1/2 ‣ 2x Verschraubung NPT1/2 + 1x Blindstopfen ‣ 2x Verschraubung M20 + 1 x Blindstopfen 13.0.3... -
Seite 37: Konstruktiver Aufbau
RID16 Technische Daten Elektromagnetische Verträglichkeit (EMV) CE EMV-Konformität Das Gerät erfüllt alle in IEC 61326-1:2006 und NAMUR NE21:2007 genannten Anforde- rungen. Diese Empfehlung ist eine einheitliche Art der Bestimmung, ob die in Laboratorien und in Prozessleitsystemen verwendeten Geräte störungsfest sind, um so ihre funktionelle Sicher- heit zu erhöhen. -
Seite 38: Anschlussklemmen
Technische Daten RID16 Anschlussklemmen Schraubklemmen für Leitungen bis max. 2,5 mm (14 AWG) plus Aderendhülse 13.0.6 Anzeige- und Bedienoberfläche Anzeigeelemente a0011309 Abb. 21: LC-Anzeige des Feldanzeigers Pos. 1: Bargraphanzeige in 10%-Schritten mit Marken für Messbereichsunter- (Pos. 1a) und -überschreitung (Pos. 1b) Pos. -
Seite 39: Ergänzende Dokumentation
13.0.7 Zertifikate und Zulassungen CE-Zeichen Das Gerät erfüllt die gesetzlichen Anforderungen der EG-Richtlinien. Endress+Hauser bestä- tigt die erfolgreiche Prüfung des Gerätes mit der Anbringung des CE-Zeichens. Ex-Zulassung Über die aktuell lieferbaren Ex-Ausführungen (ATEX, FM, CSA, usw.) erhalten Sie bei Ihrer E+H-Vertriebsstelle Auskunft. -
Seite 40: Anhang
Anhang RID16 Anhang 14.1 DTM-Bedienparamater 14.1.1 Menü Betrieb Anzeigedauer Navigation Betrieb ‣ Anzeigedauer Beschreibung Einstellen der Anzeigedauer von Messwerten auf der vor Ort Anzeige, wenn diese alternierend angezeigt werden. Ein solcher Wechsel wird nur automatisch erzeugt, wenn mehr Messwerte festgelegt werden. - Seite 41 RID16 Anhang Offset Datenquelle Navigation Betrieb ‣ Anzeige Wert X ‣ Offset Datenquelle Beschreibung Gibt den Index (Offset) des ersten Bytes des anzuzeigenden Wertes aus den empfan- genen Nutzdaten an. Offline sichtbar Offline schreibbar Eingabe Offset [0-244] Werkseinstellung Beschreibung Navigation ...
-
Seite 42: Menü Diagnostics
Anhang RID16 Bargraph 100% Navigation Betrieb ‣ Anzeige Wert X ‣ Bargraph 100% Beschreibung Eingabe des Bargraph Maximalwerts (100%). Nur sichtbar, wenn Datentyp = Analog und Bargraph On/Off = On (Menü Experte). Offline sichtbar Offline schreibbar Eingabe Zahlenwert Werkseinstellung... - Seite 43 RID16 Anhang Anzahl aktueller Diagnosemeldungen Navigation Diagnostics ‣ Anzahl aktueller Diagnosemeldungen Beschreibung Anzeige der Anzahl der aktuell im Gerät anliegenden Diagnosemeldungen. Offline sichtbar Nein Offline schreibbar Nein Status Verriegelung Navigation Diagnostics ‣ Status Verriegelung Beschreibung Anzeige des Status der Geräteverriegelung.
- Seite 44 Anhang RID16 Seriennummer Navigation Diagnostics ‣ Geräteinformation ‣ Seriennummer Beschreibung Seriennummer des Geräts, Text, max. 11 Zeichen Offline sichtbar Offline schreibbar Nein Bestellcode Navigation Diagnostics ‣ Geräteinformation ‣ Bestellcode Beschreibung Anzeige des Bestellcodes des Geräts. Er befindet sich auch auf dem Typenschild. Der Code entsteht durch eine umkehrbare Transformation aus dem erweiterten Bestell- code, der die Ausprägung aller Gerätemerkmale der Produktstruktur angibt.
- Seite 45 RID16 Anhang 14.1.3 Menü Expert Das Menü Experte enthält alle Parameter der Menüs Betrieb und Diagnostics und zusätzlich die im folgenden aufgeführten Parameter. Freigabecode eingeben Navigation Expert ‣ Fregabecode eingeben Beschreibung Parameterschreibschutz mit anwenderspezifischem Freigabceode aufheben. Offline sichtbar Offline schreibbar...
- Seite 46 Anhang RID16 Untermenü "Anzeige" Navigation Expert ‣ Anzeige Beschreibung Dieses Untermenü enthält Anzeigeeinstellungen. Anzeigedauer Siehe Menü Betrieb ( ä 40). Untermenü "Anzeige Wert X" Navigation Expert ‣ Anzeige ‣ Anzeige Wert X Beschreibung Einstellungen zur Anzeige der über PROFIBUS empfangenen Messwerte.
- Seite 47 RID16 Anhang Faktor Wert Navigation Expert ‣ Anzeige ‣ Anzeige Wert X ‣ Faktor Wert Beschreibung Eingabe eines Faktors mit dem der Messwert multipliziert werden soll. Nur sichtbar, wenn Datentyp = Analog Offline sichtbar Offline schreibbar Auswahl 1E-06, 1E-05, 1E-04, 1E-03, 1E-02, 1E-01, 1E-00, 1E+01, 1E+02, 1E+03, 1E+04,...
- Seite 48 Anhang RID16 Untermenü "Geräteinformation" Navigation Expert ‣ Diagnostics ‣ Geräteinformation Beschreibung Anzeige allgemeiner Geräteinformationen. Erweiterter Bestellcode Navigation Expert ‣ Diagnostics ‣ Geräteinformation ‣ Erweiterter Bestellcode Beschreibung Anzeige des erweiterten Bestellcodes. Der erweiterte Bestellcode gibt für das Gerät die Ausprägung aller Merkmale der Produktstruktur an.
- Seite 49 RID16 Stichwortverzeichnis Bargraph 100% ....... 42 Beschreibung ....... . . 41 Abmessungen .
- Seite 50 www.addresses.endress.com...
