Technische Daten
Elektrischer Anschluss
Versorgungsspannung
Kabeleinführung

Einbauhinweise

Umgebungstemperaturgrenze
!
Lagerungstemperatur
Einsatzhöhe
Klimaklasse
36
10.0.2 Hilfsenergie

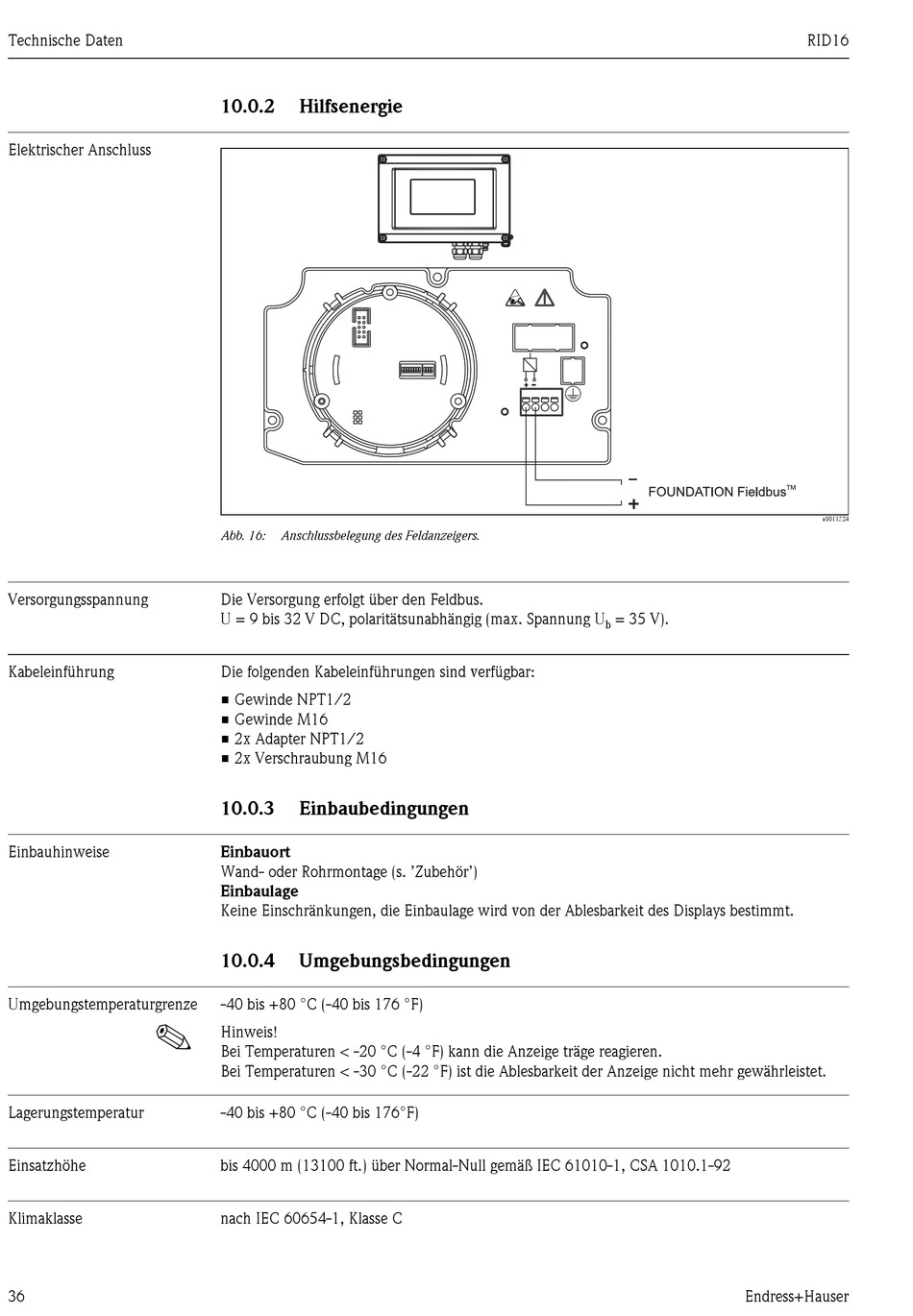

Abb. 16: Anschlussbelegung des Feldanzeigers.
Die Versorgung erfolgt über den Feldbus.
U = 9 bis 32 V DC, polaritätsunabhängig (max. Spannung U
Die folgenden Kabeleinführungen sind verfügbar:
• Gewinde NPT1/2
• Gewinde M16
• 2x Adapter NPT1/2
• 2x Verschraubung M16
10.0.3

Einbaubedingungen

Einbauort
Wand- oder Rohrmontage (s. 'Zubehör')
Einbaulage
Keine Einschränkungen, die Einbaulage wird von der Ablesbarkeit des Displays bestimmt.
10.0.4

Umgebungsbedingungen

-40 bis +80 °C (-40 bis 176 °F)
Hinweis!
Bei Temperaturen < -20 °C (-4 °F) kann die Anzeige träge reagieren.
Bei Temperaturen < -30 °C (-22 °F) ist die Ablesbarkeit der Anzeige nicht mehr gewährleistet.
-40 bis +80 °C (-40 bis 176°F)
bis 4000 m (13100 ft.) über Normal-Null gemäß IEC 61010-1, CSA 1010.1-92
nach IEC 60654-1, Klasse C
= 35 V).
b
Endress+Hauser
RID16
a0011324
