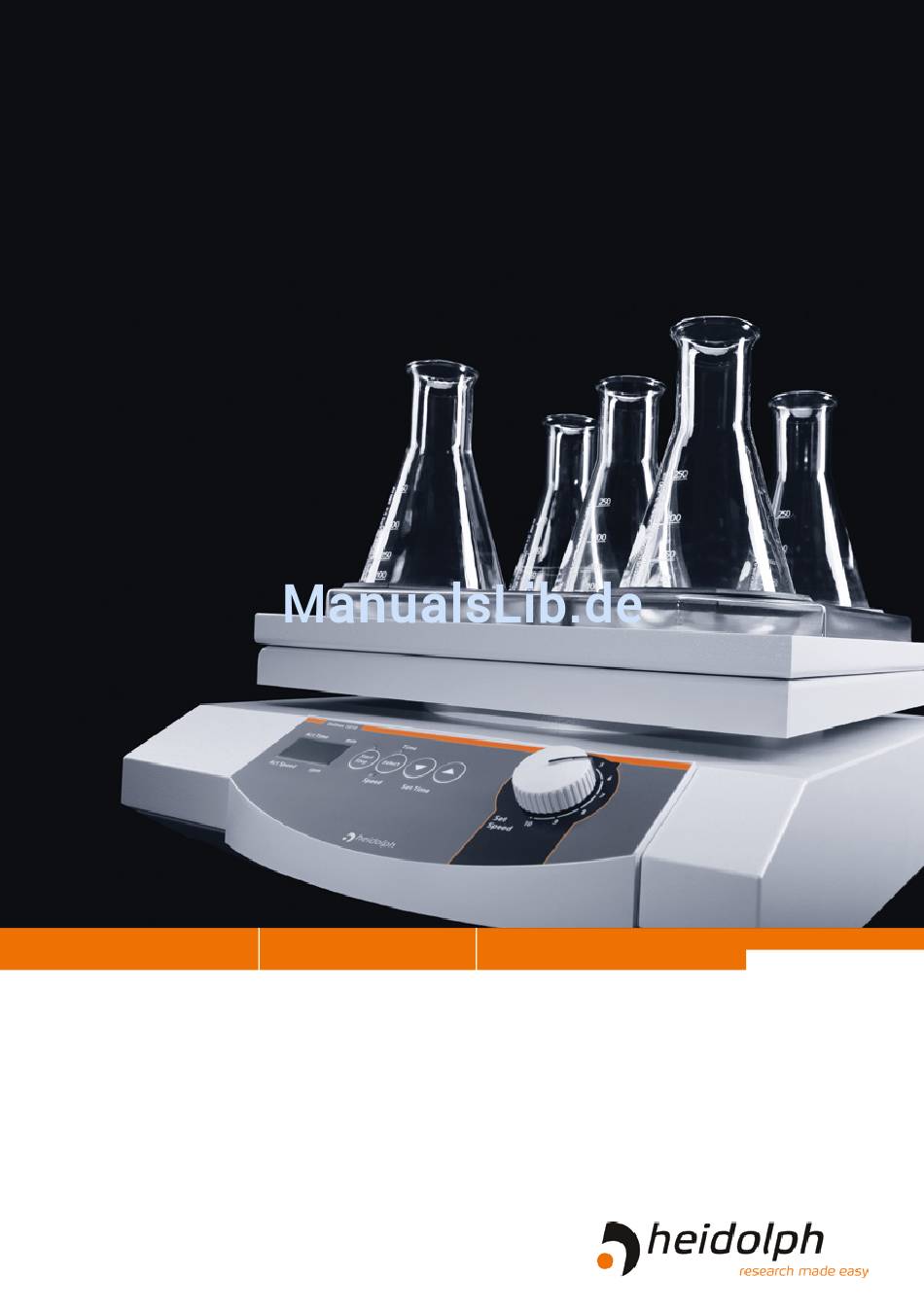

Heidolph Unimax 1010 Bedienungsanleitung
Inhaltsverzeichnis
Verfügbare Sprachen
Verfügbare Sprachen
Quicklinks
Temperature
Controlled Shaking
Leading Safety Standards
Superior Ease of Use
Reduced Cost of Ownership
Operating Manual
Page 2
Platform Shakers Hei-MIX Unimax 1010/Promax 1020/
Duomax 1030/Polymax 1040
Operating manual must be read before initial start-up.
Please follow the safety instructions provided.
Please keep for future reference.
Original-Betriebsanleitung
Seite 26
Plattformschüttler Hei-MIX Unimax 1010/Promax 1020/
Duomax 1030/Polymax 1040
Betriebsanleitung vor Erstinbetriebnahme unbedingt
lesen. Sicherheits hinweise beachten.
Für künftige Verwendung aufbewahren.
Kapitel
Inhaltsverzeichnis
Fehlerbehebung
Verwandte Anleitungen für Heidolph Unimax 1010
Inhaltszusammenfassung für Heidolph Unimax 1010
- Seite 30 Hei-MIX Polymax 1040 Gesamtansicht ............37 Hei-MIX Duomax 1030 / Polymax 1040 Bedienfeld .........37 Hei-MIX Unimax 1010 Gesamtansicht ............38 Hei-MIX Promax 1020 Gesamtansicht ............38 Hei-MIX Unimax 1010 / Promax 1020 Bedienfeld ...........38 Inbetriebnahme Gerät aufstellen ....................39 Netzkabel anschließen / lösen ................39 Gerät ein- und ausschalten ................40...
- Seite 31 Inhaltsverzeichnis Reinigung und Wartung Reinigung ......................45 Wartung ......................45 Fehlerbehandlung Störungen und deren Beseitigung ...............46 Montage Elektrischer Anschluss ..................47 Aufsätze montieren ...................48 Aufsätze für Erlenmeyerkolben ..............48 Aufsatz für Scheidetrichter (Hei-MIX Promax 1020) ........49 Aufsatz mit Spannwalzen ................50 Demontage und Lagerung Abbau, Transport und Lagerung ................51 Abbau ......................51 Transport und Lagerung ................51 Ersatzteile und Zubehör...
-
Seite 32: Zu Diesem Dokument Inhaltsverzeichnis
Zu diesem Dokument Zu diesem Dokument Version und Varianten Version Diese Anleitung beschreibt Funktion, Betrieb und Bedienung der Plattformschüttler Hei-MIX Unimax 1010/Promax 1020/Duomax 1030/Polymax 1040. Version Änderungsdatum 11.2017 Varianten Das Gerät ist in verschiedenen Ausstattungsvarianten erhältlich. Bestimmte Merkmale oder Funktionen sind nur in bestimmten Ausstattungsvarianten verfügbar. Die Varianten sind in dieser Anleitung beschrieben. -
Seite 33: Symbole Und Signalwörter
Zu diesem Dokument Symbole und Signalwörter In dieser Betriebsanleitung werden standardisierte Symbole und Signalwörter verwendet, um Sie vor Gefahren zu warnen oder Ihnen wichtige Hinweise zu geben. Beachten Sie diese Hinweise unbedingt, um Unfälle und Schäden zu vermeiden. Die folgenden Begriffe und Grundsymbole werden verwendet: Symbol Zusätzliche Signalwörter / Erläuterung Warnzeichen... -
Seite 34: Sicherheitshinweise
Sicherheitshinweise Sicherheitshinweise Allgemeine Sicherheitshinweise EU Konformitätserklärung Das Gerät entspricht den folgenden EG-Richtlinien*: ▪ 2006/42/EG Maschinen-Richtlinie ▪ 2014/30/EU EMV-Richtlinie *Siehe hierzu auch beigelegte „EU-Konformitätserklärung”. Das Gerät ist nach dem Stand der Technik und den anerkannten sicherheitstechnischen Regeln gebaut. Dennoch bestehen beim Installieren, Arbeiten und Instandhalten Gefahren. -
Seite 35: Qualifikation Der Mitarbeiter
Sicherheitshinweise Qualifikation der Mitarbeiter ▪ Das Gerät darf nur von geschultem Personal bedient werden. ▪ Das Gerät darf nur von Personen bedient werden, die durch geschultes Fachpersonal in die ordnungsgemäße Bedienung eingewiesen wurden. ▪ Das Gerät darf nur von Fachpersonal im gesetzlichen Mindestalter bedient werden. ▪... -
Seite 36: Sicherheit Des Personals
Sicherheitshinweise Sicherheit des Personals ➜ Stellen Sie sicher, dass nur qualifiziertes Fachpersonal das Gerät bedient. ➜ Beachten Sie zur Vermeidung von Personen- und Sachschäden folgende Vorschriften: - Labor-Richtlinie - Unfallverhütungs-Vorschriften - Gefahrstoff-Verordnung - Sonstige allgemein anerkannte Regeln der Sicherheitstechnik und Arbeitsmedizin - Örtliche Bestimmungen Sicherheit während der Benutzung ➜... -
Seite 37: Gerätebeschreibung
Gerätebeschreibung Gerätebeschreibung Geräteübersicht Hei-MIX Duomax 1030 Gesamtansicht Beispiel: Kulturflaschen Plattform wippend im Neigungswinkel 5° oder 10° Bedienfeld Hei-MIX Polymax 1040 Gesamtansicht Beispiel: Petrischalen Plattform taumelnd im Neigungswinkel 5° oder 10° Bedienfeld Hei-MIX Duomax 1030 / Polymax 1040 Bedienfeld Analoger Drehknopf Umschalter zum Einstellen der Dauerbetrieb/... -
Seite 38: Hei-Mix Unimax 1010 Gesamtansicht
Schalter Hei-MIX Promax 1020 Gesamtansicht Halterung für Scheidetrichter Plattformschüttler reziprok Hubweg 32 mm Bedienfeld EIN-/AUS- Schalter Hei-MIX Unimax 1010 / Promax 1020 Bedienfeld LED Zeitschaltuhr Auf- /Ab-Tasten: Zeit einstellen LED Start/ Stop Analoger Drehknopf: Display Drehzahl einstellen Start-/ Stop-Taste Umschalt-Taste „Select”... -
Seite 39: Inbetriebnahme
Inbetriebnahme Inbetriebnahme Gerät aufstellen Achtung: Rutschgefahr für das Gerät Durch die Vibration im Betrieb kann das Gerät beginnen, über die Aufstellfläche zu wandern und heruntergleiten. Die Aufstellfläche muss glatt, eben und sauber sein und sollte möglichst in Waage liegen. ➜ Stellen Sie das Gerät auf einer massiven glatten Fläche auf, die in Waage liegt. ➜... -
Seite 40: Gerät Ein- Und Ausschalten
Gerät eingeschaltet Gerät ausgeschaltet ✓ Im EIN-/AUS-Schalter geht die grüne Kontrollleuchte aus. ✓ Das Gerät ist ausgeschaltet. Unimax 1010 / Promax 1020 Unimax 1010 / Promax 1020 Der EIN-/AUS-Schalter befindet sich an linken unteren Geräteseite. EIN-/AUS-Schalter Gerät einschalten ➜... -
Seite 41: Bedienung
Bedienung Bedienung Gefäße fixieren Fixierung der Gefäße auf dem Schütteltisch Es gibt Aufsätze für Erlenmeyerkolben, einen Aufsatz für Scheidetrichter und einen Aufsatz mit Spannwalzen zur Fixierung unterschiedlicher Gefäßarten. ▪ Benutzen Sie zur Fixierung der Gefäße die als Zubehör erhältlichen Aufsätze (siehe Kapitel „Montage, Aufsätze montieren”... -
Seite 42: Hei-Mix Duomax 1030 / Polymax 1040
Bedienung Beachten Sie bitte bei hohen Belastungen (Tragfähigkeit des Schütteltisches) und hohen Schüttelfrequenzen die Belastungskurve des jeweiligen Gerätes. (siehe Kapitel „Anhang, Technische Daten”, Abschnitt „Leistungsbereich”). Beachten Sie bitte beim Betrieb der Schüttelgeräte in Temperatur- schränken die zulässigen Umgebungsbedingungen (siehe Kapitel „ „Sicherheitshinweise, Pflichten des Betreibers”, Abschnitt „Aufstellort”). -
Seite 43: Hei-Mix Unimax 1010 / Promax 1020
Bedienung Hei-MIX Unimax 1010 / Promax 1020 (mit digitaler Zeitschaltuhr und digitaler Drehzahlanzeige) Sie haben 2 Möglichkeiten, den Schüttelbetrieb zu aktivieren. ▪ Dauerbetrieb: Das Gerät läuft, sobald Sie das Gerät einschalten und stoppt, sobald Sie das Gerät ausschalten. ▪ Betrieb mit Zeitschaltuhr: Die Zeit für den Schüttelbetrieb kann von 0 bis 999 Minuten eingestellt werden. -
Seite 44: Wiederholfunktion
Bedienung Betrieb mit Zeitschaltuhr ➜ Stellen Sie mit den Tasten „Set Time” ▲ bzw. ▼ die Zeit von 0 bis 999 Minuten ein. ✓ Beide Tasten reagieren auf kurzes Antippen bzw. bei längerem Drücken mit schnellem Ändern der Zeit. ➜ Stellen Sie mit Drehknopf die Schüttelfrequenz ein. ➜... -
Seite 45: Reinigung Und Wartung
Sie diese in regelmäßigen Abständen mit einem feuchten Tuch und Ethanol. Wartung Das Gerät ist wartungsfrei. Eine eventuell notwendige Reparatur ist unbedingt durch einen von Heidolph Instruments autorisierten Fachmann auszuführen. Wenden Sie sich hierzu an Ihren Heidolph Händler oder eine Vertretung von Heidolph Instruments. -
Seite 46: Fehlerbehandlung
Händler kontaktieren ▪ Elektronik defekt (Motor brummt nicht) Sollte eine Störung auftreten, die Sie mit den oben genannten Hinweisen nicht beseitigen können, informieren Sie bitte unverzüglich Ihren autorisierten Heidolph Instruments Händler. Gerätesicherungen Beim Austausch der Sicherungen dürfen nur Originalsicherungen von... -
Seite 47: Montage
Montage Montage Elektrischer Anschluss ▪ Reparaturen am Gerät dürfen nur von einem qualifizierten Elektrofachmann durchgeführt werden. Durch unsachgemäße Reparaturen können erhebliche Gefahren entstehen. Wenden Sie sich im Reparaturfall an Ihren Fachhändler. Warnung: Stromschlag-Gefahr Das Gerät muss an eine geerdete Steckdose angeschlossen werden. Geräte- und Netzspannung müssen übereinstimmen. -
Seite 48: Aufsätze Montieren
Montage Aufsätze montieren Aufsätze für Erlenmeyerkolben Montageteile für Erlenmeyerkolben-Aufsatz: (Beispiel) ▪ Aufsatz ▪ 4 Rändelschrauben ➜ Positionieren Sie den Aufsatz auf der Gummimatte. ➜ Verschrauben Sie den Aufsatz mit Hilfe der 4 Rändelschrauben an den Ecken auf dem Schütteltisch. ➜ Setzen Sie die Erlenmeyerkolben einzeln in die Aufnahmeplätze ein. -
Seite 49: Aufsatz Für Scheidetrichter (Hei-Mix Promax 1020)
Montage Aufsatz für Scheidetrichter (Hei-MIX Promax 1020) Warnung: Glasbruchgefahr! Verletzungsgefahr! Die Scheidetrichter sind insbesondere an der Spitze sehr empfindlich und können bei unachtsamer Verspannung bersten. Führen Sie die Scheidetrichter sehr vorsichtig in die Verspannung ein. Montageteile für Scheidetrichter-Aufsatz: ▪ Aufsatz ▪... -
Seite 50: Aufsatz Mit Spannwalzen
Montage Aufsatz mit Spannwalzen Mit dem Grundgestell und den Spannwalzen können beliebige Gefäße und Gefäßgrößen sicher auf dem Schütteltisch befestigt werden. Montageteile für Aufsatz mit Spannwalzen: ▪ 4 Haltestangen ▪ 1 Gabelschlüssel ▪ 2 Haltestangen ▪ 2 Spannwalzen Bolzen Haltestangen Spannwalzen ➜... -
Seite 51: Demontage Und Lagerung
Demontage & Lagerung Demontage und Lagerung Abbau, Transport und Lagerung Abbau Warnung: Verletzungsgefahr! Solange das Gerät ans Netz angeschlossen ist, können Sie sich durch versehentliches Einschalten verletzen. Ziehen Sie vor Abbau des Gerätes immer zuerst den Netzstecker. ✓ Das Gerät ist ausgeschaltet. ➜... -
Seite 52: Ersatzteile Und Zubehör
Ersatzteile, Zubehör Ersatzteile und Zubehör Lieferumfang Komponente Varianten Menge Bestellnummer Hei-MIX Unimax 1010 543-12310-00 Promax 1020 543-22332-00 Duomax 1030 Neigung 5° 543-32205-00 Duomax 1030 Neigung 10° 543-32210-00 Polymax 1040 Neigung 5° 543-42205-00 Polymax 1040 Neigung 10° 543-42210-00 Betriebsanleitung englisch / deutsch 01-005-005-67 Garantieregistrierung / Unbedenklichkeitserklärung... -
Seite 53: Anhang
Anhang Anhang Technische Daten Schutzart (DIN EN 60529) IP 40 Überhitzungsschutz selbstrücksetzend Betriebsart Dauerbetrieb / Betrieb mit Zeitschaltuhr Nutzfläche (B x T) 290 x 258 Gewicht (kg) Max. Belastung (kg) Unimax Promax Duomax Polymax Modell Hei-MIX 1010 1020 1030 1040 30 - 500 30 - 250 2 - 50... -
Seite 54: Leistungsbereich / Zulässige Belastung
Anhang Leistungsbereich / zulässige Belastung Unimax 1010 Zulässiger Unzulässiger Bereich Bereich Drehzahl U/min Promax 1020 Zulässiger Unzulässiger Bereich Bereich Drehzahl U/min Duomax 1030, Polymax 1040 Zulässiger Unzulässiger Bereich Bereich Schwerpunktabstand mm... -
Seite 55: Service
Haben Sie nach dem Lesen der Betriebsanleitung noch Fragen zu Installation, Betrieb oder Wartung, wenden Sie sich bitte an die im folgenden genannte Adresse. Bei Reparaturen wenden Sie sich bitte vorab telefonisch an Heidolph Instruments direkt oder an Ihren autorisierten Heidolph Instruments Händler. -
Seite 56: Garantieerklärung
Wenn es sich um einen Material- oder Herstellungsfehler handelt, wird Ihnen im Rahmen der Garantie das Gerät kostenfrei repariert oder ersetzt. Für Schäden durch unsachgemäße Behandlung sowie Transportschäden übernimmt Heidolph Instruments keine Garantie. Garantie-Fall? ➜ Bitte informieren Sie Heidolph Instruments, wenn Sie die Garantie in Anspruch nehmen möchten. -
Seite 57: Unbedenklichkeitserklärung
Service Unbedenklichkeitserklärung ➜ Unbedenklichkeitserklärung im Reparaturfall kopieren, ausfüllen und an Heidolph Instruments senden. Angaben zum Gerät Artikelnummer Seriennummer Einsende-Grund Wurde das Gerät gereinigt, ggf. dekontaminiert/desinfiziert? Nein Befindet sich das Gerät in einem Zustand, der keine gesundheitlichen Risiken für das Reparaturpersonal darstellt? - Seite 58 Service...
- Seite 60 Heidolph Instruments GmbH & Co. KG. Technische Änderungen sind ohne vorherige Ankündigung vorbehalten. Diese Dokumentation unterliegt keinem Änderungsdienst, neueste Stände dieser Dokumentation finden Sie auf unserer Homepage. Das Urheberrecht für Texte und Bilder liegt bei Heidolph Instruments GmbH & Co. KG.
