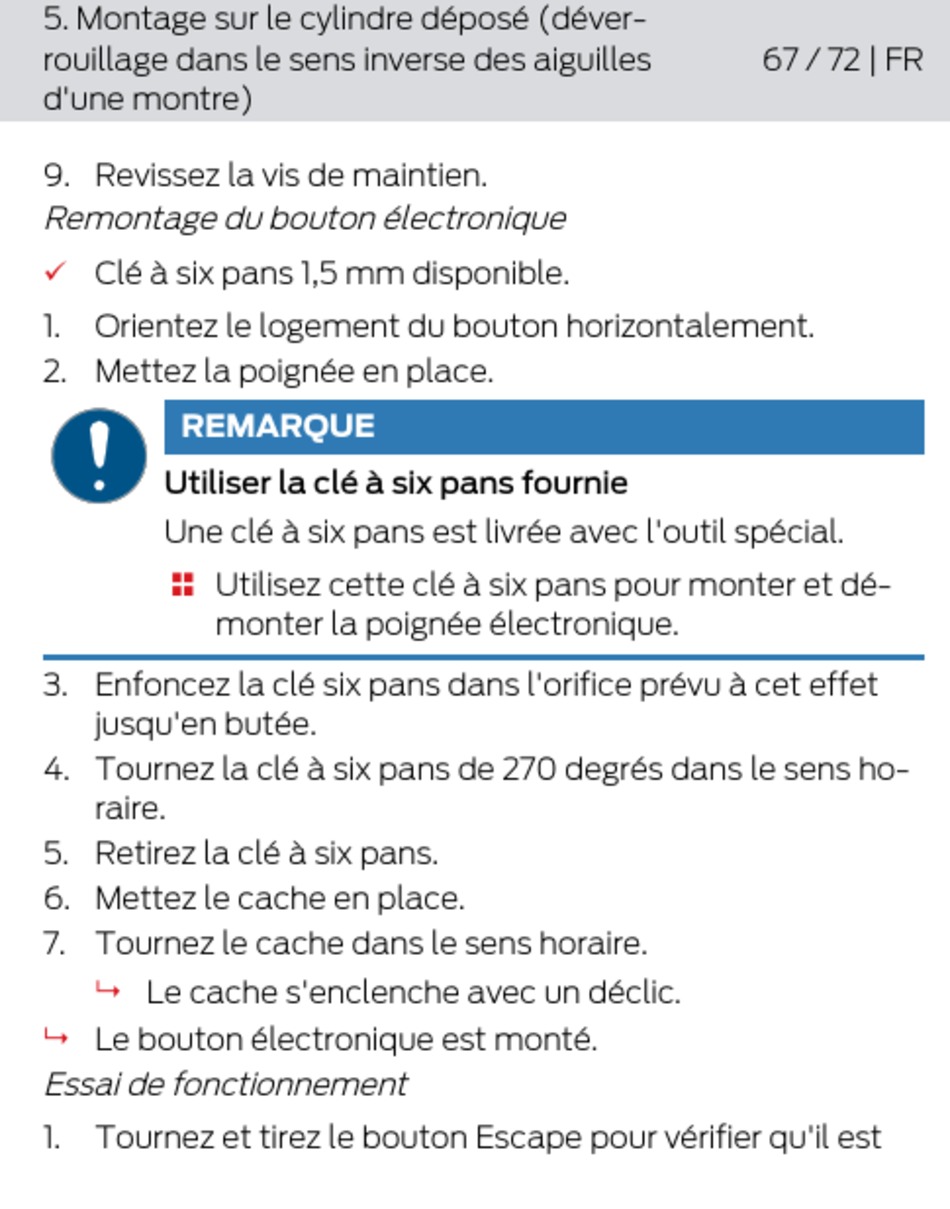

Simons Voss Technologies Cylinder AX EC thumb turn Kurzanleitung Seite 67

5. Montage sur le cylindre déposé (déver-
rouillage dans le sens inverse des aiguilles
d'une montre)
9. Revissez la vis de maintien.
Remontage du bouton électronique
Clé à six pans 1,5 mm disponible.
ü
1. Orientez le logement du bouton horizontalement.
2. Mettez la poignée en place.
REMARQUE
Utiliser la clé à six pans fournie
Une clé à six pans est livrée avec l'outil spécial.
Utilisez cette clé à six pans pour monter et dé-

monter la poignée électronique.
3. Enfoncez la clé six pans dans l'orifice prévu à cet effet
jusqu'en butée.
4. Tournez la clé à six pans de 270 degrés dans le sens ho-
raire.
5. Retirez la clé à six pans.
6. Mettez le cache en place.
7. Tournez le cache dans le sens horaire.
Le cache s'enclenche avec un déclic.
9
Le bouton électronique est monté.
9
Essai de fonctionnement
1. Tournez et tirez le bouton Escape pour vérifier qu'il est
67 / 72 | FR
