Schnittstellenbeschreibung
In der Grundausstattung enthält der C6027 die folgenden Schnittstellen:
• Spannungsversorgung (X101)
• Ethernet RJ45 (X102-X104)
• DisplayPort (X105)
• USB (X106-X109)
3.2.1
Spannungsversorgung
Der Industrie-PC wird mit einer Nennspannung von 24 V versorgt. Der Anschluss an die
Spannungsversorgung sowie die externe Beschaltung des Industrie-PCs erfolgen über die 2x2-polige
Spannungsbuchse (X101). Die Hauptversorgungsspannung liegt zwischen PIN 3 (0 V) und PIN 4 (24 V) der
Buchse an.
X101
3
2
4
1

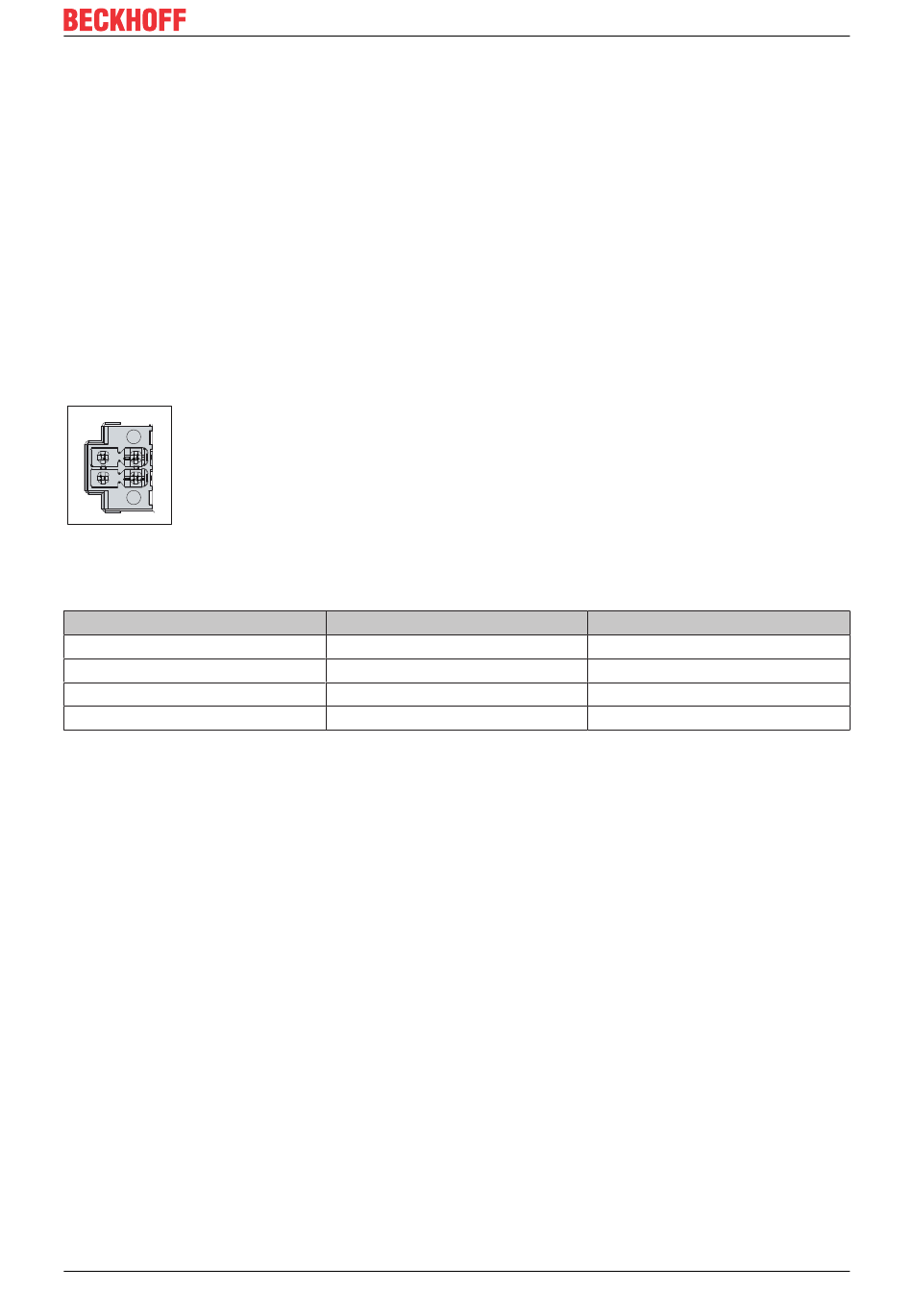

Abb. 2: C6027_Spannungsbuchse Pin-Nummerierung
Tab. 2: Spannungsbuchse Pinbelegung
Pin
1
2
3
4
Der Stecker für die Spannungsversorgung ist für 8 A spezifiziert und kann Leitungsquerschnitte bis 1,5 mm
aufnehmen. Verwenden Sie bei langen Zuleitungen 1,5 mm
Zuleitungen zu erreichen. Es sollten mindestens 22 V am Spannungsversorgungsstecker des Industrie-PCs
anliegen, damit bei Spannungsschwankungen der Industrie-PC eingeschaltet bleibt. Der Stecker ist im
Lieferumfang enthalten. Einen Ersatzstecker erhalten Sie bei Ihrem Beckhoff Vertrieb unter der folgenden
Bestelloption:
• C9900-P943: Stromversorgungsstecker für Industrie-PC C60xx
C6027
Signal
ON
P-S
GND
24 V
2
, um einen niedrigen Spannungsabfall an den
Version: 1.0
