6. NOTE PER IL MONTAGGIO

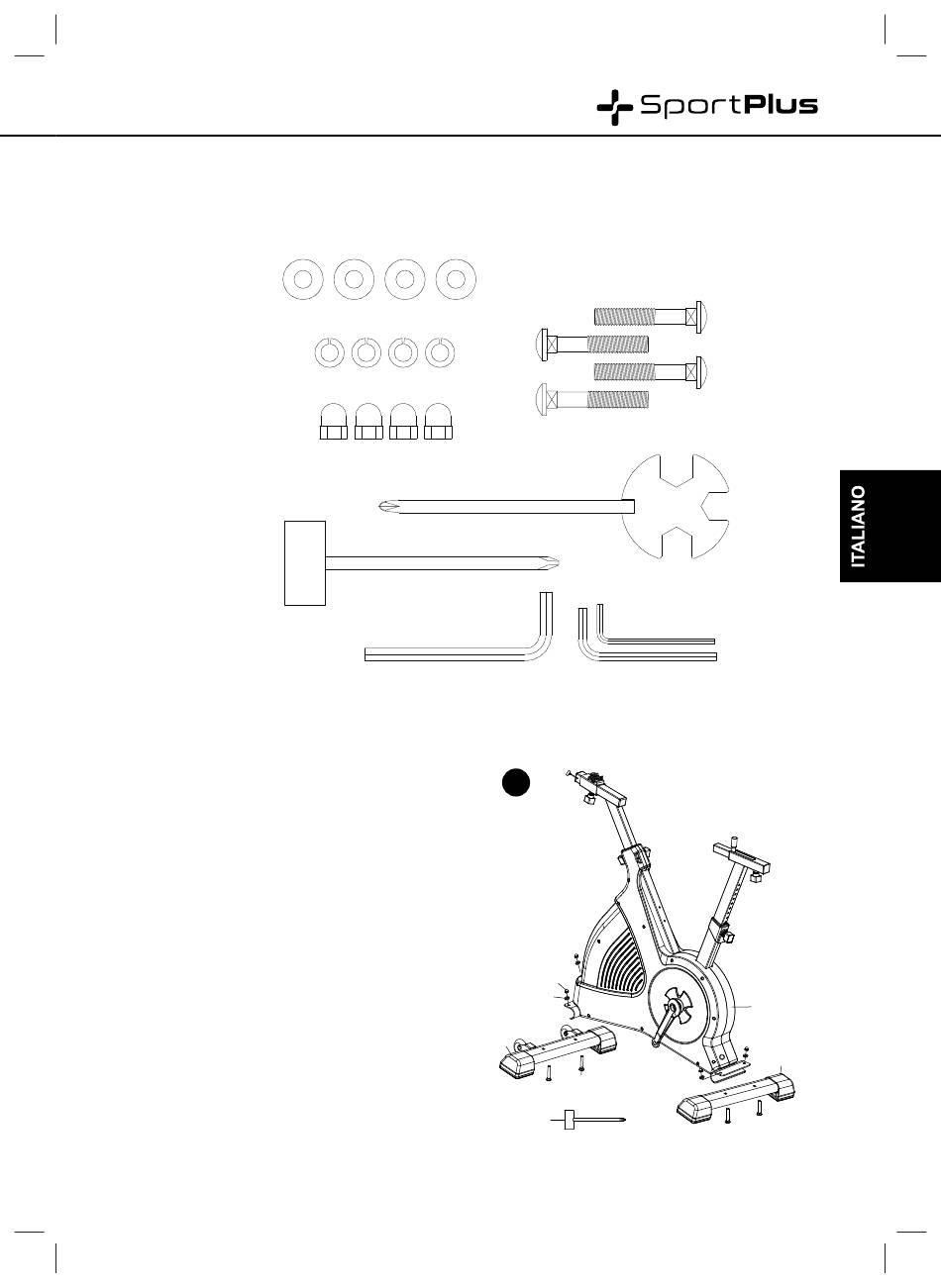

Parti e strumenti
(40) Rondella Ø19 / 4 pz
PASSAGGIO 1:
Unire il piede anteriore (36) e quello
posteriore (91) al telaio principale (35)
utilizzando viti M8 (48), rondelle (40) e
dadi ciechi M8 (42). Allo scopo utilizzare
l'utensile multifunzione (97).
SP-SRP-3100-IM-V04.indb 83 SP-SRP-3100-IM-V04.indb 83
(41) Rondella elastica / 4 pz
(42) Dado cieco M8 / 4 pz
(96) Utensile multifunzione
(97) Utensile multifunzione
(98) Chiave a brugola da 6 mm, 2,5 mm e 4 mm
(48) Vite M8x55 / 4 pz
1
42
40
36
48
97
35
91
83
