6. NOTICES EXPLICATIVES DE MONTAGE

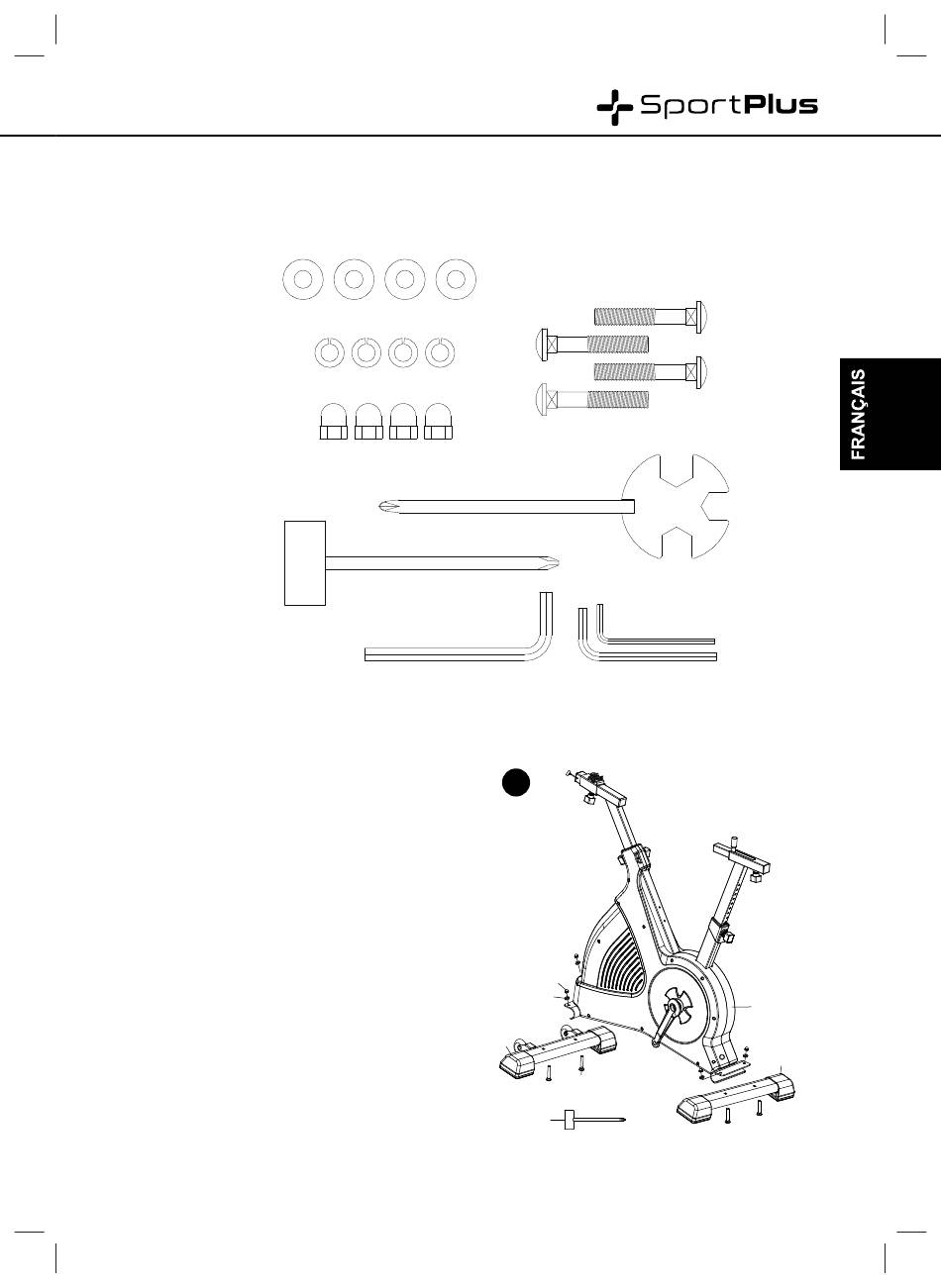

Pièces et outils
(40) Rondelle plate Ø19 / 4 p.
ÉTAPE 1:
Raccordez le pied de support avant (36)
et le pied de support arrière (91) avec
les vis M8 (48), les rondelles plates (40)
et écrous borgne M8 (42) au cadre
principal (35). Utilisez pour cette opération
l'outil multifonction (97).
SP-SRP-3100-IM-V04.indb 47 SP-SRP-3100-IM-V04.indb 47
(41) Rondelle ressort / 4 p.
(42) M8 écrou borgne / 4 p.
(96) Outil multifonction
(97) Outil multifonction
(98) Clé pour vis à six pans 6 mm, 2,5 mm et 4 mm
(48) Vis M8x55 / 4 p.
1
42
40
36
48
97
35
91
47
