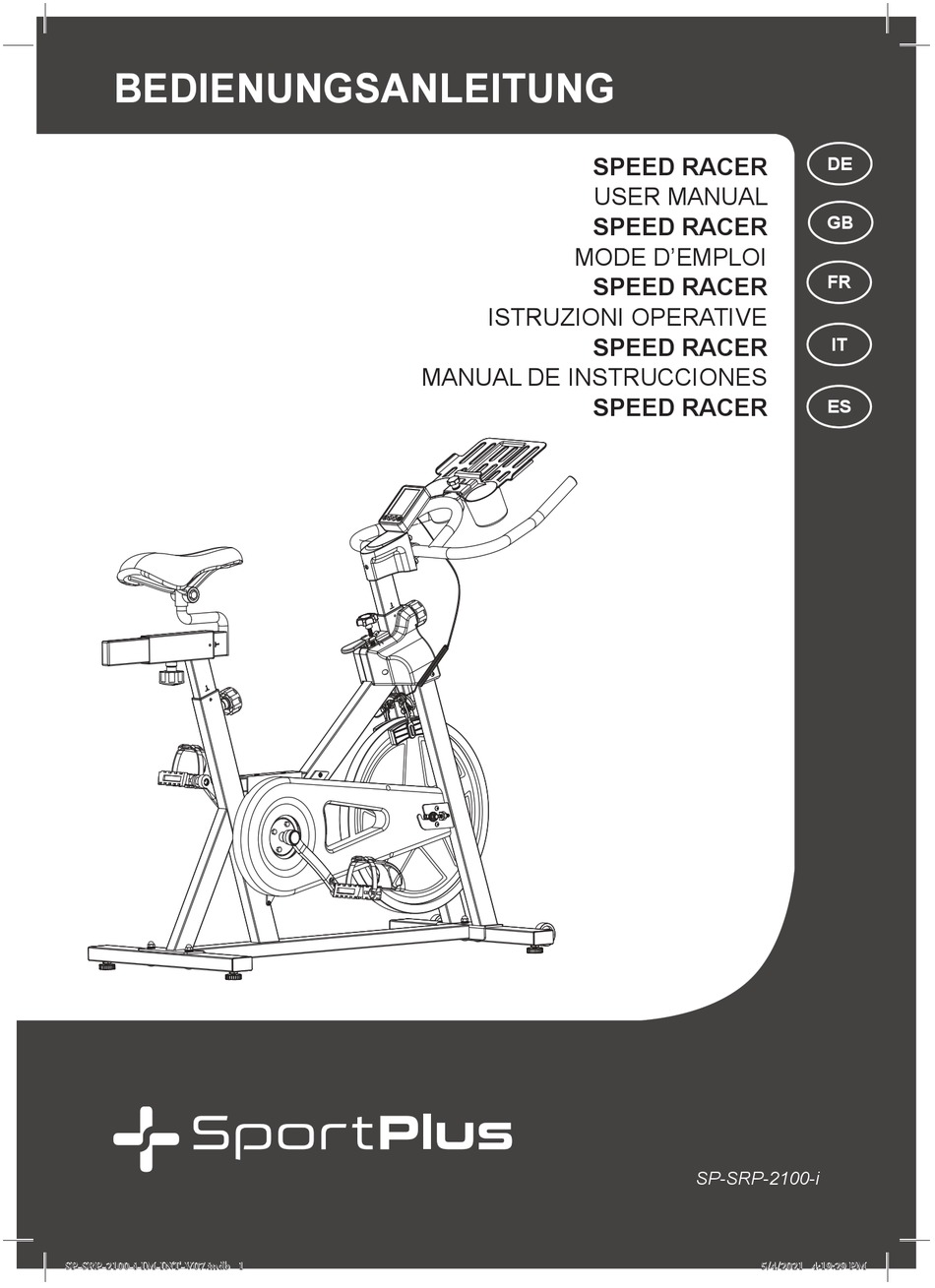

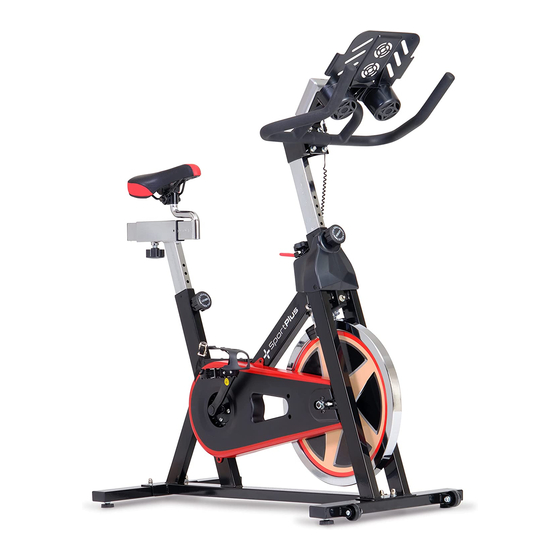

- Seite 1 BEDIENUNGSANLEITUNG SPEED RACER USER MANUAL SPEED RACER MODE D’EMPLOI SPEED RACER ISTRUZIONI OPERATIVE SPEED RACER MANUAL DE INSTRUCCIONES SPEED RACER SP-SRP-2100-i SP-SRP-2100-i-IM-INT-V07.indb 1 5/4/2021 4:19:29 PM...
-
Seite 2: Inhaltsverzeichnis
Sehr geehrte Kundin, Sehr geehrter Kunde, Wir gratulieren Ihnen zu Ihrem neuen SportPlus Produkt und sind überzeugt, dass Sie mit diesem Produkt zufrieden sein werden. • Um eine stets optimale Funktion und Leistungsbereitschaft Ihres Produktes zu gewährleisten, haben wir eine Bitte an Sie: •... -
Seite 3: Technische Daten
1. TECHNISCHE DATEN Produktinformationen Abmessungen (L x B x H): ca. 127 x 50,5 x 119 cm Gesamtgewicht: ca. 34,5 kg Klasse: H.C. (Heimbereich), EN 957-1, -10 Maximales Benutzergewicht: 150 kg Computerinformationen Modell SP-SRP-2100-i Batterieanzahl Batterietyp Computerfunktionen Zeit, Geschwindigkeit, Strecke, ca. Kalorienverbrauch, Puls, RPM SICHERHEITSHINWEISE VERWENDUNGSZWECK... -
Seite 4: Vorsicht - Verletzungsgefahr
VORSICHT – VERLETZUNGSGEFAHR • Benutzen Sie kein beschädigtes oder defektes Produkt. Wenden Sie sich in diesem Fall an eine Fachwerkstatt oder unseren Kundendienst. • Prüfen Sie das Produkt vor jeder Benutzung auf einwandfreien Zustand. Defekte Teile müssen sofort ausgetauscht werden, da sonst Funktion und Sicherheit beeinträchtigt werden. - Seite 5 HINWEISE ZUR MONTAGE • Die Montage des Produkts muss sorgfältig und von einer erwachsenen Person vorgenommen werden. Nehmen Sie im Zweifelsfall die Hilfe einer weiteren, technisch versierten Person in Anspruch. • Bevor Sie mit dem Zusammenbau des Produkts beginnen, lesen Sie die Aufbauschritte sorgfältig durch und sehen Sie sich die Bauzeichnung an.
-
Seite 6: Explosionszeichnung
3. EXPLOSIONSZEICHNUNG 57 32 47 26 24 SP-SRP-2100-i-IM-INT-V07.indb 6 5/4/2021 4:19:30 PM... -
Seite 7: Teileliste
4. TEILELISTE Beschreibung Anzahl Hauptrahmen Vorderer Standfuß Hinterer Standfuß Sensorkabel Sattelstütze Lenkerstütze Handgriff Verstellbare Sattelschiene Sattel Handgriffabdeckung Innere Kettenabdeckung Äußere Kettenabdeckun Linke Abdeckkappe Rechte Abdeckkappe Welle des Schwungrades Kugellager Tretkurbel Riemenscheibe Riemen Schwungrad Linke Tretkurbel Rechte Tretkurbel Llinke Pedale Rechte Pedale Endkappe Kurbelabdeckung Höhenverstellbarer Standfuß... - Seite 8 Beschreibung Anzahl M8 Hutmutter Verschlußmutter M8 Schraube M8*45 Computer Schraube Bremsbefestigung Abdeckung für Schwugrad Manschette Unterlegscheibe D12*01 Feststellmutter M12 Feststellmutter M8 Federscheibe Φ20 Computerhalterung Ablage für Tablet/Smartphone Drehknauf Sicherungsplatte Computerschraube Schraube M5*10 Bremshebel Feststellmutter M6 Feststellmutter M6 Mutter M12 Befestigungshülse Φ12 Unterlegscheibe D12*02 Federscheibe D20 Schraube M4-15...
-
Seite 9: Montageanleitung
5. MONTAGEANLEITUNG Schritt 1: • Befestigen Sie den vorderen Standfuß (2) und den hinteren Standfuß (3) am Hauptrahmen (1). • Verwenden Sie dazu jeweils 2 Sätze fl ache Unterlegscheiben (35), Federscheiben (36), Hutmuttern (37) and M8*45 Befestigungsschrauben (34). SP-SRP-2100-i-IM-INT-V07.indb 9 5/4/2021 4:19:31 PM... - Seite 10 Schritt 2: • Schrauben Sie das linke Pedal (23) per Hand (gegen den Uhrzeigersinn) in die linke Tretkurbel (21), bis es sich nicht mehr bewegen lässt. • Schrauben Sie das rechte Pedal (24) per Hand (im Uhrzeigersinn) in die rechte Tretkurbel (22), bis es sich nicht mehr bewegen lässt.
- Seite 11 Schritt 3: • Lösen Sie den Drehknopf (28). • Stecken Sie die Sattelstütze (5) in die Manschette des Hauptrahmens (1). • Stecken Sie die verstellbare Sattelschiene (8) auf die Sattelstütze (5). • Fixieren Sie die Sattelschiene mit dem Drehknopf (28). •...
- Seite 12 Schritt 4: • Lösen Sie den Drehknopf (28). • Stecken Sie die Lenkerstütze (6) in die Manschette des Hauptrahmens (1). • Entfernen Sie die Schrauben und Federscheiben von der Lenkerstütze (6). Befestifgen Sie den Handgriff (7) und den Computerhalterung (49) an der Lenkerstütze (6) mit 4 Federscheiben , Unterlegscheiben und Schrauben (41).
- Seite 13 Schritt 5: • Entnehmen Sie alle Schrauben vom Computer (40), befestigen Sie den Computer (40) an der Computerhalterung (49). Sichern Sie mit 4 Computerschrauben (53). • Stecken Sie das Sensorkabel in die Öffnung auf der Rückseite des Computers (40). SP-SRP-2100-i-IM-INT-V07.indb 13 5/4/2021 4:19:33 PM...
-
Seite 14: Bedienung Des Computers
6. BEDIENUNG DES COMPUTERS STEUERUNG ÜBER APP Sie können den Computer über Bluetooth® 4.0 mit Ihrem Smartphone / Tablet verbin- den. Hierzu laden Sie sich bitte eine kompatible App (z. B. Kinomap) über den Play Store bei Android bzw. über den App Store bei iOS herunter. Computerspezifi... - Seite 15 Bedienung Drücken Sie die Tasten UP / DOWN, um den Wert für Zeit/ Zeit/ Distanz einstellen Distanz zu wählen. Bestätigen Sie mit der Taste MODE/SET. Drücken Sie die Taste START/STOP um das Training zu Training starten starten Wenn das eingestellte Ziel erreicht ist, ertönt ein akustisches Training beenden Signal.
- Seite 16 FEHLERBEHEBUNG Keine Anzeige auf dem Computer • Rufen Sie mit einer beliebigen Taste den Schnellstartmodus auf. • Stellen Sie sicher, dass die Batterien korrekt in den Computer eingelegt sind. • Legen Sie gegebenenfalls neue Batterien ein. Keine Anzeige des Herzfrequenzsignals •...
-
Seite 17: Wartung, Reinigung Und Pflege
7. WARTUNG, REINIGUNG UND PFLEGE • Überprüfen Sie nach dem Zusammenbau und vor dem Einsatz des Gerätes, ob alle Bolzen/Muttern korrekt angezogen sind. • Reinigen Sie das Gerat regelmäßig mit einem leicht angefeuchteten Tuch unter Einsatz eines milden Reinigers. Verwenden Sie keine Lösungsmittel zum Reinigen. •... -
Seite 18: Reklamationen & Gewährleistungen
Servicezeit: Montag bis Freitag von 9.00 bis 18.00 Uhr Servicehotline: +49 (0)40 - 780 896 – 35* E-Mail: Service@SportPlus.org URL: http://www.sportplus.de/ *Nationales Festnetz, Gesprächsgebühren sind von Ihrem Telefonanbieter / Ihrem Telefonvertrag abhängig. Bitte achten Sie darauf, dass Sie hierzu folgende Informationen zur Hand haben. -
Seite 19: Gewährleistungsbestimmungen
10. GEWÄHRLEISTUNGSBESTIMMUNGEN SportPlus versichert, dass das Produkt, auf das sich die Gewährleistung bezieht, aus qualitativ hochwertigen Materialien hergestellt und mit äußerster Sorgfalt überprüft wurde. Voraussetzung für die Gewährleistung ist die Bedienung und der ordentliche Aufbau gemäß Bedienungsanleitung. Durch unsachgemäße Nutzung und / oder unsachgemäßen Transport kann die Gewährleistung entfallen. -
Seite 92: Service-Hotline
Servicehotline: +49 (0) 40 - 780 896 – 35 (Nationales Festnetz, Gesprächsgebühren sind von Ihrem Telefonanbieter / Ihrem Telefonvertrag abhängig.) E-Mail: service@sportplus.org URL: http://www.sportplus.de/ Servicehotline: +44 - 203 318 4415 (Call charges depend on your phone company / your phone contract.) E-Mail: service@sportplus.org...
