6. MONTAGEHINWEISE

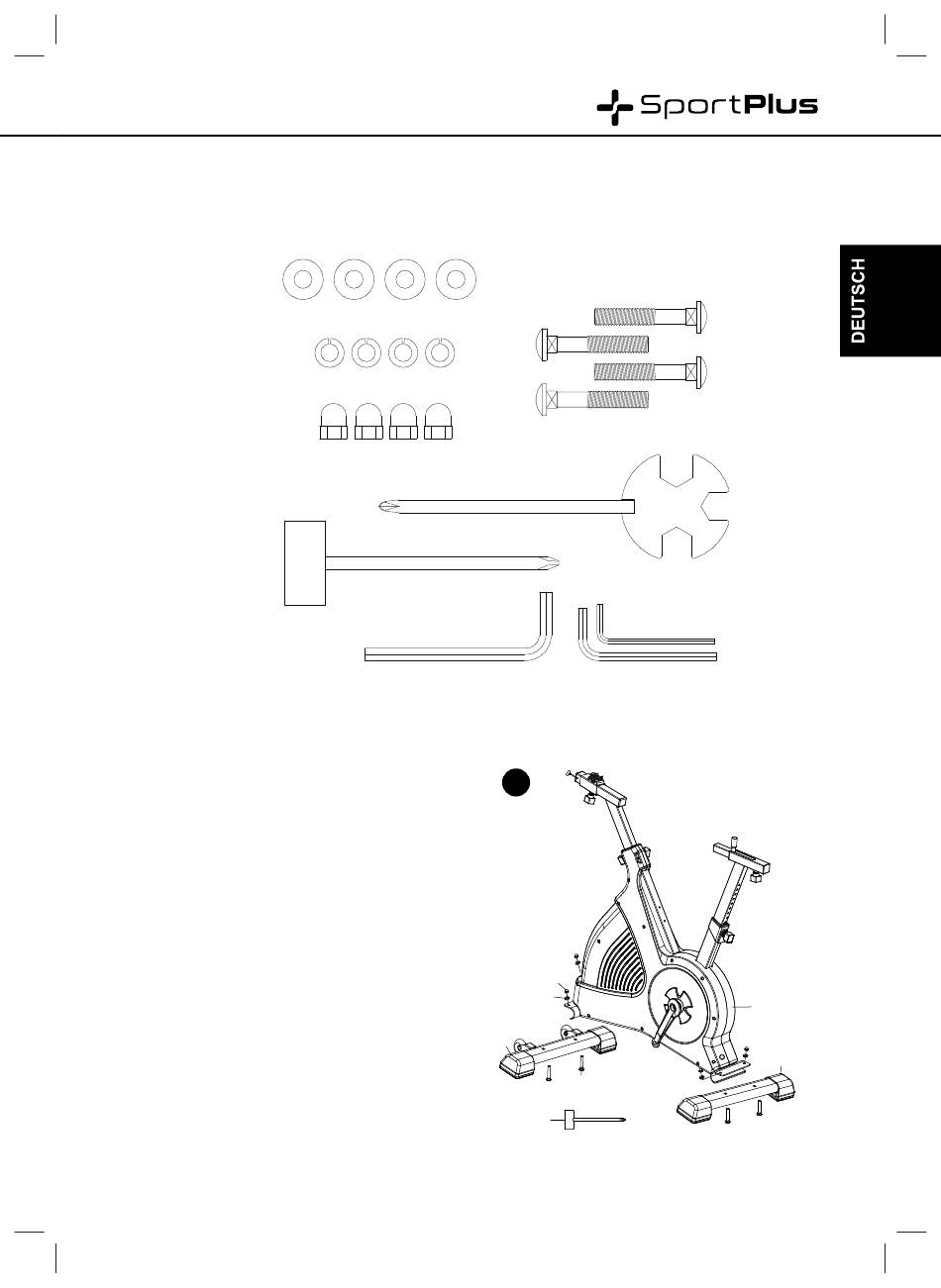

Teile und Werkzeuge
(40) Ø19 Unterlegscheibe / 4 Stk.
SCHRITT 1:
Verbinden Sie den vorderen
Standfuß (36) und hinteren
Standfuß (91) mit Schrauben M8 (48),
Unterlegscheiben (40), und
Hutmuttern M8 (42) am Hauptrahmen (35).
Verwenden Sie hierzu das
Multifunktionswerkzeug (97).
SP-SRP-3100-IM-V04.indb 11 SP-SRP-3100-IM-V04.indb 11
(41) Federscheibe / 4 Stk.
(42) M8 Hutmutter / 4 Stk.
(96) Multifunktionswerkzeug
(97) Multifunktionswerkzeug
(98) Innensechskantschlüssel 6 mm, 2,5 mm und 4 mm
(48) Schraube M8x55 / 4 Stk.
1
42
40
36
48
97
35
91
11
