6. NAPOTKI ZA MONTAŽO

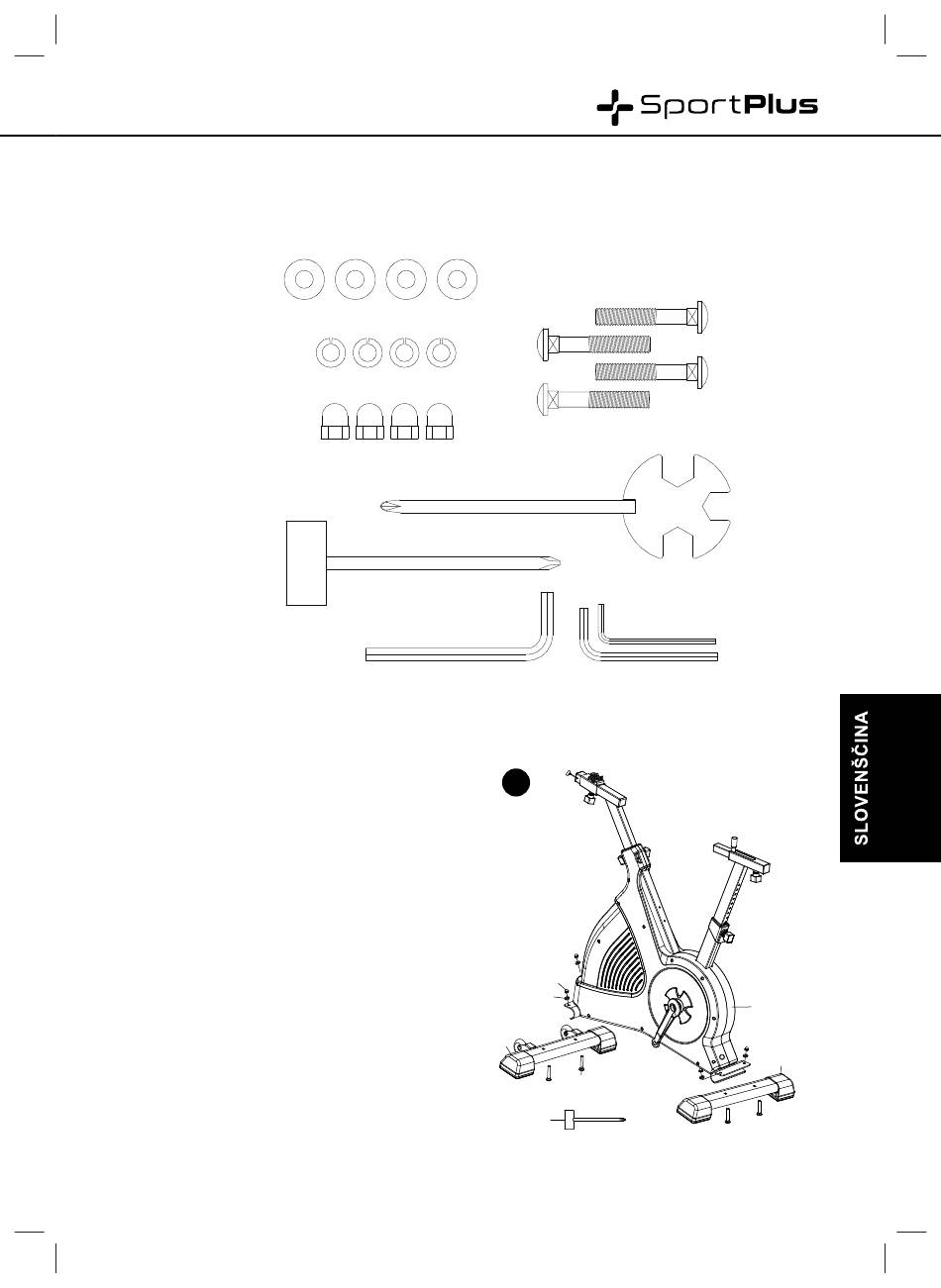

Deli in orodje
(40) Ø19 Podložka / 4 kosi
(41) Vzmetna podložka / 4 kosi
(42) M8 Klobučasta matica / 4 kosi
KORAK 1:
Sprednji podstavek (36) povežite z
zadnjim podstavkom (91), in sicer z vijaki
M8 (48), podložko (40) in klobučastimi
maticami M8 (42) na glavni okvir (35). Pri
tem uporabite večnamensko orodje (97).
SP-SRP-3100-IM-V04.indb 155 SP-SRP-3100-IM-V04.indb 155
(48) Vijak M8x55 / 4 kosi
(96) Večnamensko orodje
(97) Večnamensko orodje
(98) Imbus ključ 6 mm, 2,5 mm in 4 mm
1
36
42
40
48
97
35
91
