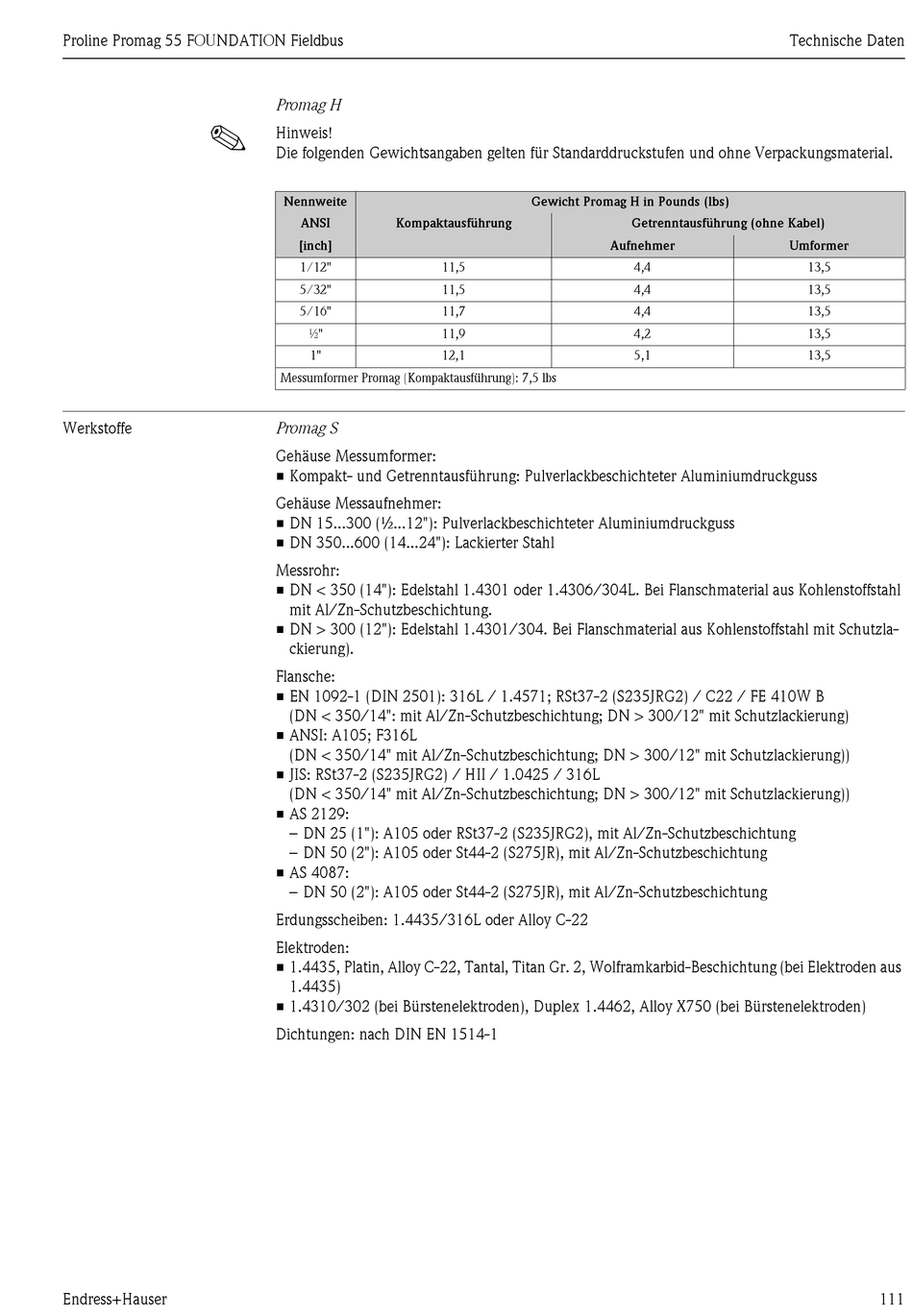

Proline Promag 55 FOUNDATION Fieldbus
!
Werkstoffe
Endress+Hauser
Promag H
Hinweis!
Die folgenden Gewichtsangaben gelten für Standarddruckstufen und ohne Verpackungsmaterial.
Nennweite
ANSI Kompaktausführung
[inch]
1/12" 11,5
5/32" 11,5
5/16" 11,7
½" 11,9
1" 12,1
Messumformer Promag (Kompaktausführung): 7,5 lbs
Promag S
Gehäuse Messumformer:
• Kompakt- und Getrenntausführung: Pulverlackbeschichteter Aluminiumdruckguss
Gehäuse Messaufnehmer:
• DN 15...300 (½...12"): Pulverlackbeschichteter Aluminiumdruckguss
• DN 350...600 (14...24"): Lackierter Stahl
Messrohr:
• DN < 350 (14"): Edelstahl 1.4301 oder 1.4306/304L. Bei Flanschmaterial aus Kohlenstoffstahl
mit Al/Zn-Schutzbeschichtung.
• DN > 300 (12"): Edelstahl 1.4301/304. Bei Flanschmaterial aus Kohlenstoffstahl mit Schutzla-
ckierung).
Flansche:
• EN 1092-1 (DIN 2501): 316L / 1.4571; RSt37-2 (S235JRG2) / C22 / FE 410W B
(DN < 350/14": mit Al/Zn-Schutzbeschichtung; DN > 300/12" mit Schutzlackierung)
• ANSI: A105; F316L
(DN < 350/14" mit Al/Zn-Schutzbeschichtung; DN > 300/12" mit Schutzlackierung))
• JIS: RSt37-2 (S235JRG2) / HII / 1.0425 / 316L
(DN < 350/14" mit Al/Zn-Schutzbeschichtung; DN > 300/12" mit Schutzlackierung))
• AS 2129:
– DN 25 (1"): A105 oder RSt37-2 (S235JRG2), mit Al/Zn-Schutzbeschichtung
– DN 50 (2"): A105 oder St44-2 (S275JR), mit Al/Zn-Schutzbeschichtung
• AS 4087:
– DN 50 (2"): A105 oder St44-2 (S275JR), mit Al/Zn-Schutzbeschichtung
Erdungsscheiben: 1.4435/316L oder Alloy C-22
Elektroden:
• 1.4435, Platin, Alloy C-22, Tantal, Titan Gr. 2, Wolframkarbid-Beschichtung (bei Elektroden aus
1.4435)
• 1.4310/302 (bei Bürstenelektroden), Duplex 1.4462, Alloy X750 (bei Bürstenelektroden)
Dichtungen: nach DIN EN 1514-1
Gewicht Promag H in Pounds (lbs)
Getrenntausführung (ohne Kabel)
Aufnehmer
4,4
4,4
4,4
4,2
5,1
Technische Daten
Umformer
13,5
13,5
13,5
13,5
13,5
