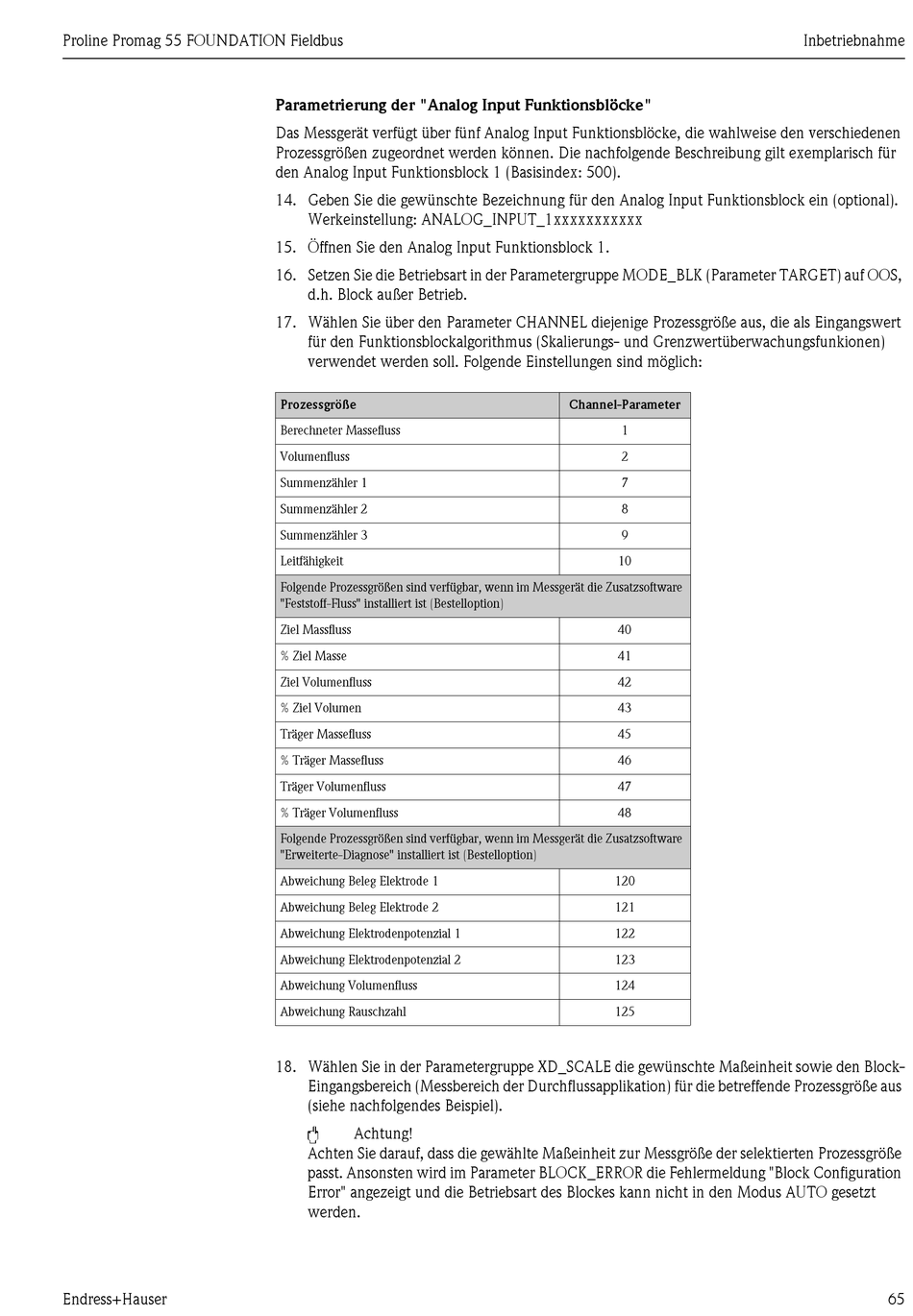

Parametrierung der "Analog Input Funktionsblöcke"
Das Messgerät verfügt über fünf Analog Input Funktionsblöcke, die wahlweise den verschiedenen
Prozessgrößen zugeordnet werden können. Die nachfolgende Beschreibung gilt exemplarisch für
den Analog Input Funktionsblock 1 (Basisindex: 500).
14. Geben Sie die gewünschte Bezeichnung für den Analog Input Funktionsblock ein (optional).
Werkeinstellung: ANALOG_INPUT_1xxxxxxxxxxx
15. Öffnen Sie den Analog Input Funktionsblock 1.
16. Setzen Sie die Betriebsart in der Parametergruppe MODE_BLK (Parameter TARGET) auf OOS,
d.h. Block außer Betrieb.
17. Wählen Sie über den Parameter CHANNEL diejenige Prozessgröße aus, die als Eingangswert
für den Funktionsblockalgorithmus (Skalierungs- und Grenzwertüberwachungsfunkionen)
verwendet werden soll. Folgende Einstellungen sind möglich:
Prozessgröße
Berechneter Massefluss
Volumenfluss
Summenzähler 1
Summenzähler 2
Summenzähler 3
Leitfähigkeit
Folgende Prozessgrößen sind verfügbar, wenn im Messgerät die Zusatzsoftware
"Feststoff-Fluss" installiert ist (Bestelloption)
Ziel Massfluss
% Ziel Masse
Ziel Volumenfluss
% Ziel Volumen
Träger Massefluss
% Träger Massefluss
Träger Volumenfluss
% Träger Volumenfluss
Folgende Prozessgrößen sind verfügbar, wenn im Messgerät die Zusatzsoftware
"Erweiterte-Diagnose" installiert ist (Bestelloption)
Abweichung Beleg Elektrode 1
Abweichung Beleg Elektrode 2
Abweichung Elektrodenpotenzial 1
Abweichung Elektrodenpotenzial 2
Abweichung Volumenfluss
Abweichung Rauschzahl
18. Wählen Sie in der Parametergruppe XD_SCALE die gewünschte Maßeinheit sowie den Block-
Eingangsbereich (Messbereich der Durchflussapplikation) für die betreffende Prozessgröße aus
(siehe nachfolgendes Beispiel).
"
Achtung!
Achten Sie darauf, dass die gewählte Maßeinheit zur Messgröße der selektierten Prozessgröße
passt. Ansonsten wird im Parameter BLOCK_ERROR die Fehlermeldung "Block Configuration
Error" angezeigt und die Betriebsart des Blockes kann nicht in den Modus AUTO gesetzt
werden.
Channel-Parameter
1
2
7
8
9
10
40
41
42
43
45
46
47
48
120
121
122
123
124
125
