Proline Promag 55 FOUNDATION Fieldbus
Endress+Hauser
9

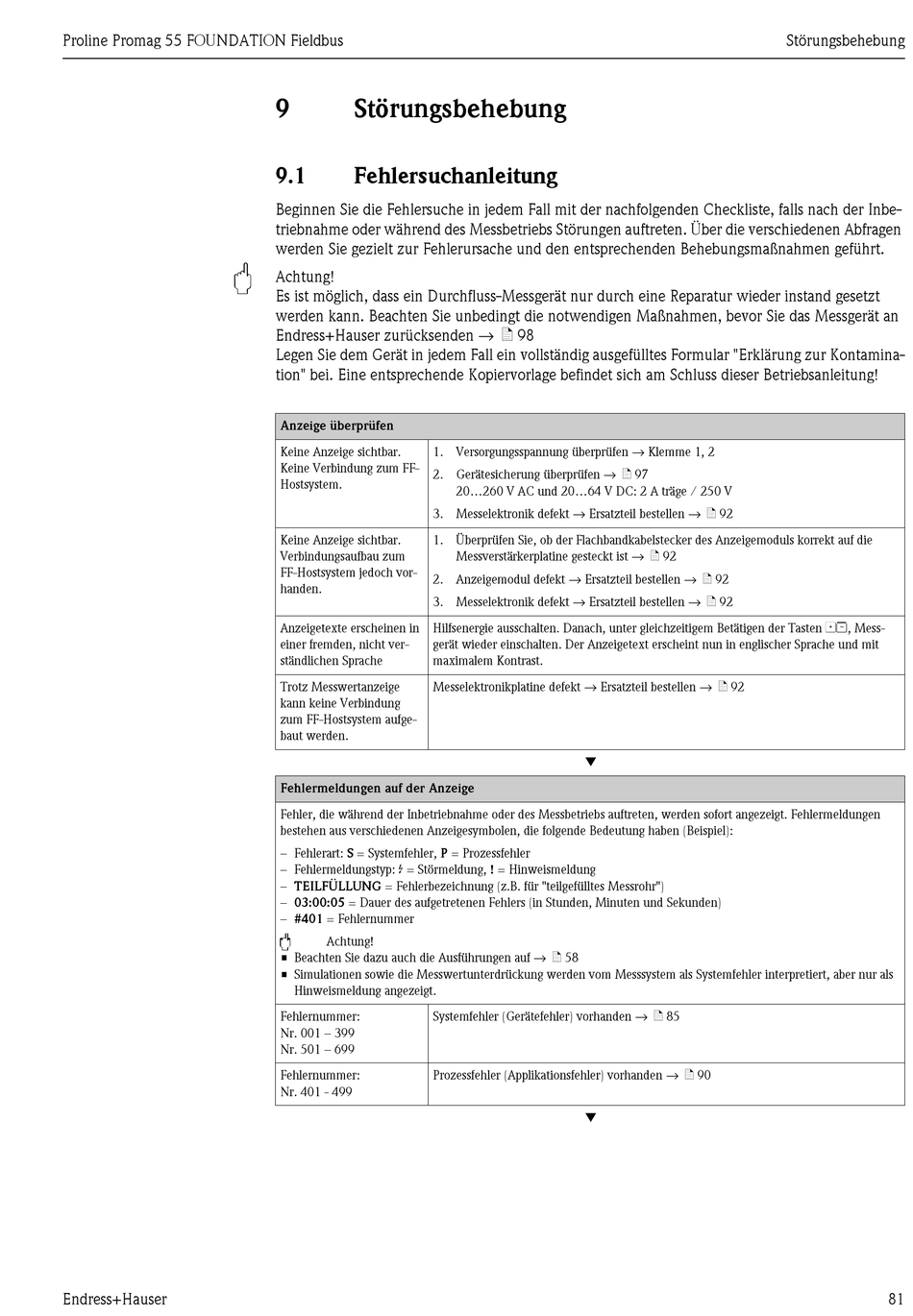

Störungsbehebung
9.1

Fehlersuchanleitung

Beginnen Sie die Fehlersuche in jedem Fall mit der nachfolgenden Checkliste, falls nach der Inbe-
triebnahme oder während des Messbetriebs Störungen auftreten. Über die verschiedenen Abfragen
werden Sie gezielt zur Fehlerursache und den entsprechenden Behebungsmaßnahmen geführt.
"
Achtung!
Es ist möglich, dass ein Durchfluss-Messgerät nur durch eine Reparatur wieder instand gesetzt
werden kann. Beachten Sie unbedingt die notwendigen Maßnahmen, bevor Sie das Messgerät an
Endress+Hauser zurücksenden → ä 98
Legen Sie dem Gerät in jedem Fall ein vollständig ausgefülltes Formular "Erklärung zur Kontamina-
tion" bei. Eine entsprechende Kopiervorlage befindet sich am Schluss dieser Betriebsanleitung!
Anzeige überprüfen
Keine Anzeige sichtbar.
Keine Verbindung zum FF-
Hostsystem.
Keine Anzeige sichtbar.
Verbindungsaufbau zum
FF-Hostsystem jedoch vor-
handen.
Anzeigetexte erscheinen in
einer fremden, nicht ver-
ständlichen Sprache
Trotz Messwertanzeige
kann keine Verbindung
zum FF-Hostsystem aufge-
baut werden.
Fehlermeldungen auf der Anzeige
Fehler, die während der Inbetriebnahme oder des Messbetriebs auftreten, werden sofort angezeigt. Fehlermeldungen
bestehen aus verschiedenen Anzeigesymbolen, die folgende Bedeutung haben (Beispiel):
– Fehlerart: S = Systemfehler, P = Prozessfehler
– Fehlermeldungstyp: $ = Störmeldung, ! = Hinweismeldung
– TEILFÜLLUNG = Fehlerbezeichnung (z.B. für "teilgefülltes Messrohr")
– 03:00:05 = Dauer des aufgetretenen Fehlers (in Stunden, Minuten und Sekunden)
– #401 = Fehlernummer
"
Achtung!
• Beachten Sie dazu auch die Ausführungen auf → ä 58
• Simulationen sowie die Messwertunterdrückung werden vom Messsystem als Systemfehler interpretiert, aber nur als
Hinweismeldung angezeigt.
Fehlernummer:
Nr. 001 – 399
Nr. 501 – 699
Fehlernummer:
Nr. 401 - 499
1. Versorgungsspannung überprüfen → Klemme 1, 2
2. Gerätesicherung überprüfen → ä 97
20...260 V AC und 20...64 V DC: 2 A träge / 250 V
3. Messelektronik defekt → Ersatzteil bestellen → ä 92
1. Überprüfen Sie, ob der Flachbandkabelstecker des Anzeigemoduls korrekt auf die
Messverstärkerplatine gesteckt ist → ä 92
2. Anzeigemodul defekt → Ersatzteil bestellen → ä 92
3. Messelektronik defekt → Ersatzteil bestellen → ä 92
Hilfsenergie ausschalten. Danach, unter gleichzeitigem Betätigen der Tasten OS, Mess-
gerät wieder einschalten. Der Anzeigetext erscheint nun in englischer Sprache und mit
maximalem Kontrast.
Messelektronikplatine defekt → Ersatzteil bestellen → ä 92
Systemfehler (Gerätefehler) vorhanden → ä 85
Prozessfehler (Applikationsfehler) vorhanden → ä 90
Störungsbehebung
81
