Proline Promag 55 FOUNDATION Fieldbus
Endress+Hauser
d
b
FF – 27
FF + 26
25
24
23
22
f
21
20
N (L-) 2
L1 (L+) 1

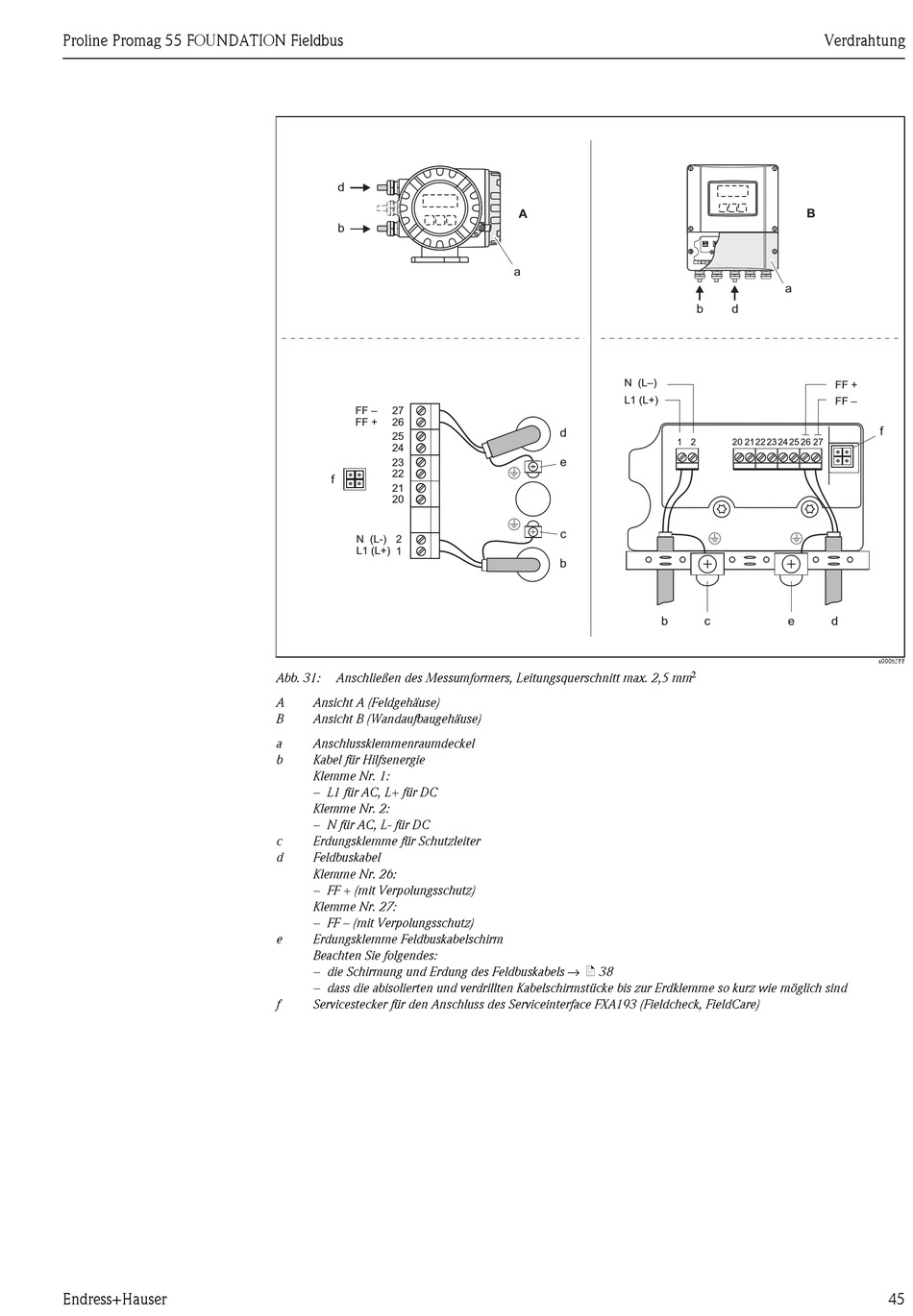

Abb. 31: Anschließen des Messumformers, Leitungsquerschnitt max. 2,5 mm
A Ansicht A (Feldgehäuse)
B Ansicht B (Wandaufbaugehäuse)
a Anschlussklemmenraumdeckel
b Kabel für Hilfsenergie
Klemme Nr. 1:
– L1 für AC, L+ für DC
Klemme Nr. 2:
– N für AC, L- für DC
c Erdungsklemme für Schutzleiter
d Feldbuskabel
Klemme Nr. 26:
– FF + (mit Verpolungsschutz)
Klemme Nr. 27:
– FF – (mit Verpolungsschutz)
e Erdungsklemme Feldbuskabelschirm
Beachten Sie folgendes:
– die Schirmung und Erdung des Feldbuskabels → ä 38
– dass die abisolierten und verdrillten Kabelschirmstücke bis zur Erdklemme so kurz wie möglich sind
f Servicestecker für den Anschluss des Serviceinterface FXA193 (Fieldcheck, FieldCare)
A
a
N (L–)
L1 (L+)
d
1 2
e
c
b
b
Verdrahtung
B
a
b d
FF +
FF –
20 21 22 23 24 25 26 27
c e d
2
f
a0006388
