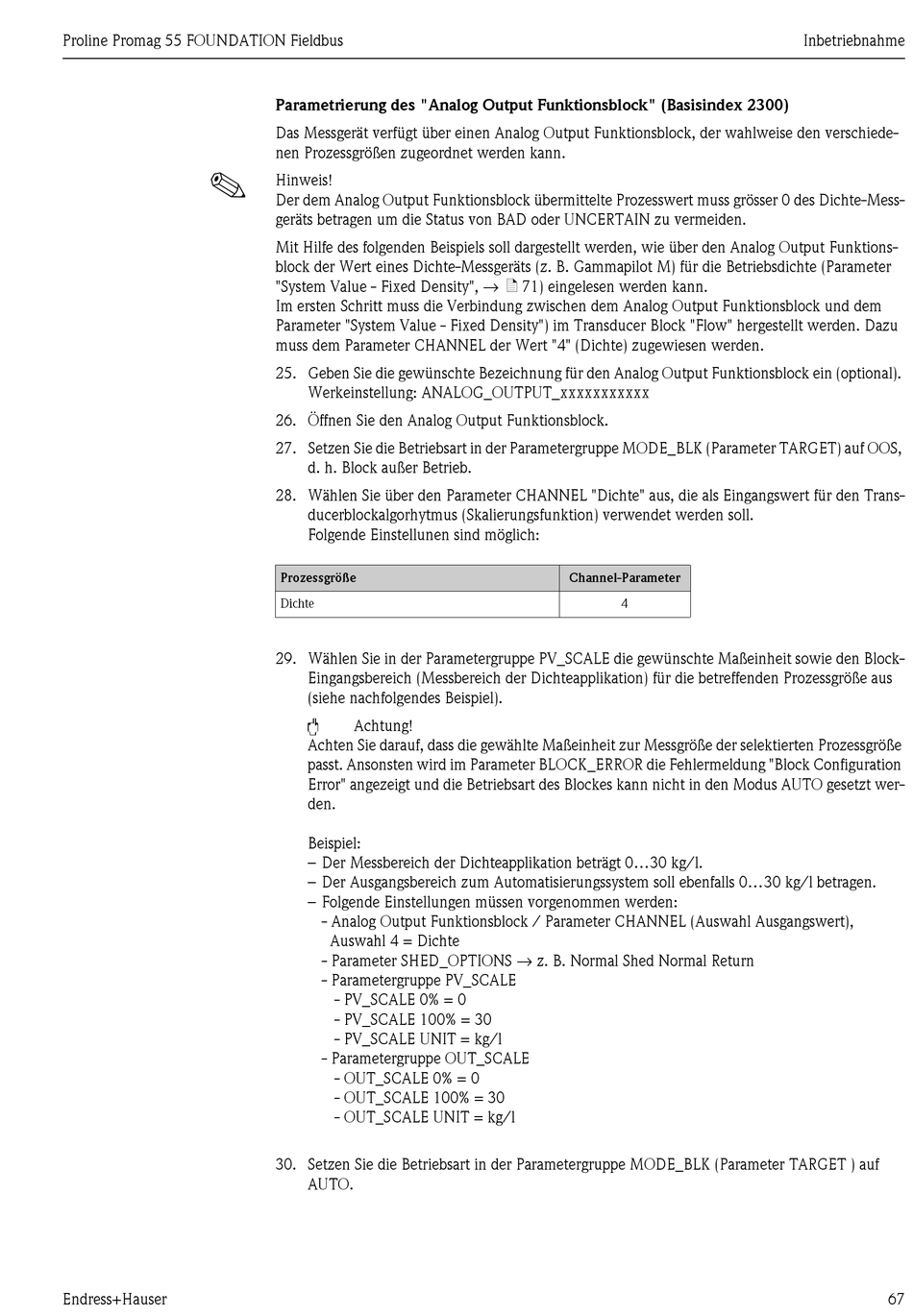

Proline Promag 55 FOUNDATION Fieldbus
!
Endress+Hauser
Parametrierung des "Analog Output Funktionsblock" (Basisindex 2300)
Das Messgerät verfügt über einen Analog Output Funktionsblock, der wahlweise den verschiede-
nen Prozessgrößen zugeordnet werden kann.
Hinweis!
Der dem Analog Output Funktionsblock übermittelte Prozesswert muss grösser 0 des Dichte-Mess-
geräts betragen um die Status von BAD oder UNCERTAIN zu vermeiden.
Mit Hilfe des folgenden Beispiels soll dargestellt werden, wie über den Analog Output Funktions-
block der Wert eines Dichte-Messgeräts (z. B. Gammapilot M) für die Betriebsdichte (Parameter
"System Value - Fixed Density", → ä 71) eingelesen werden kann.
Im ersten Schritt muss die Verbindung zwischen dem Analog Output Funktionsblock und dem
Parameter "System Value - Fixed Density") im Transducer Block "Flow" hergestellt werden. Dazu
muss dem Parameter CHANNEL der Wert "4" (Dichte) zugewiesen werden.
25. Geben Sie die gewünschte Bezeichnung für den Analog Output Funktionsblock ein (optional).
Werkeinstellung: ANALOG_OUTPUT_xxxxxxxxxxx
26. Öffnen Sie den Analog Output Funktionsblock.
27. Setzen Sie die Betriebsart in der Parametergruppe MODE_BLK (Parameter TARGET) auf OOS,
d. h. Block außer Betrieb.
28. Wählen Sie über den Parameter CHANNEL "Dichte" aus, die als Eingangswert für den Trans-
ducerblockalgorhytmus (Skalierungsfunktion) verwendet werden soll.
Folgende Einstellunen sind möglich:
Prozessgröße
Dichte
29. Wählen Sie in der Parametergruppe PV_SCALE die gewünschte Maßeinheit sowie den Block-
Eingangsbereich (Messbereich der Dichteapplikation) für die betreffenden Prozessgröße aus
(siehe nachfolgendes Beispiel).
"
Achtung!
Achten Sie darauf, dass die gewählte Maßeinheit zur Messgröße der selektierten Prozessgröße
passt. Ansonsten wird im Parameter BLOCK_ERROR die Fehlermeldung "Block Configuration
Error" angezeigt und die Betriebsart des Blockes kann nicht in den Modus AUTO gesetzt wer-
den.
Beispiel:
– Der Messbereich der Dichteapplikation beträgt 0...30 kg/l.
– Der Ausgangsbereich zum Automatisierungssystem soll ebenfalls 0...30 kg/l betragen.
– Folgende Einstellungen müssen vorgenommen werden:
- Analog Output Funktionsblock / Parameter CHANNEL (Auswahl Ausgangswert),
Auswahl 4 = Dichte
- Parameter SHED_OPTIONS → z. B. Normal Shed Normal Return
- Parametergruppe PV_SCALE
- PV_SCALE 0% = 0
- PV_SCALE 100% = 30
- PV_SCALE UNIT = kg/l
- Parametergruppe OUT_SCALE
- OUT_SCALE 0% = 0
- OUT_SCALE 100% = 30
- OUT_SCALE UNIT = kg/l
30. Setzen Sie die Betriebsart in der Parametergruppe MODE_BLK (Parameter TARGET ) auf
AUTO.
Channel-Parameter
4
Inbetriebnahme
67
