6.3.4 Messung von Feststoffflüssen
In bestimmten Industriebereichen werden tagtäglich Rohstoffe transportiert und verarbeitet, die
sehr inhomogen sind oder beträchtliche Feststoffanteile aufweisen. Erzschlämme, Mörtel oder dick-
flüssige Breie sind nur einige Beispiele dafür. Bei der Durchflussmessung in der Minen-/Bergbau-
industrie oder beispielsweise in Anwendungen mit Saugbaggern interessiert jedoch häufig nicht nur
der Volumendurchfluss in einer Rohrleitung, sondern auch der Anteil an mittransportierten Fest-
stoffen.
Für die Erfassung solcher Feststoffflüsse wird üblicherweise eine magnetisch-induktiven Durch-
flussmessung mit einer radiometrischen Dichtemessung (Gesamt-Messstoffdichte) kombiniert. Sind
Gesamt-Messstoffdichte, Feststoffdichte (Zielmessstoff) und die Dichte der Transportflüssigkeit
(Trägermessstoff) bekannt, z.B. aus Laboruntersuchungen, so kann sowohl der Volumen- und Mas-
sedurchfluss berechnet werden als auch der Anteil einzelner Komponenten in Masse-, Volumen-
oder Prozenteinheiten (→ å 47).

Feststofffluss-Messungen mit Promag 55

Promag 55S verfügt über spezielle Funktionen zur Berechnung von Feststoffflüssen. Folgende Vor-
aussetzungen sind dazu notwendig:
• Softwareoption "Feststofffluss" (F-CHIP)
• Analog Output Funktionsblock (AO)
• Ein Dichte-Messgerät, z.B. "Gammapilot M" von Endress+Hauser, zur Erfassung der Gesamt-
Messstoffdichte (d.h. inkl. Feststoffe)
• Kenntnis der Feststoffdichte, z.B. aus Laboruntersuchungen
• Kenntnis der Dichte der Transportflüssigkeit, z.B. aus Laboruntersuchungen oder aus Tabellen-
werken (z.B. für Wasser bei 22 °C)
Folgende Prozessgrößen können mit Promag 55 berechnet und als Ausgangssignal ausgegeben
werden:
• Volumenfluss Gesamt-Messstoff (Transportflüssigkeit + Feststoffe)
• Volumenfluss Trägermessstoff (Transportflüssigkeit: z.B. Wasser)
• Volumenfluss Zielmessstoff (transportierte Feststoffe: z.B. Gestein, Sand, Kalkpulver usw.)
• Massefluss gesamter Messstoff
• Massefluss Trägermessstoff
• Massefluss Zielmessstoff
• %-Anteil Trägermessstoff (Volumen oder Masse)
• %-Anteil Zielmessstoff (Volumen oder Masse)
r
C
r
S

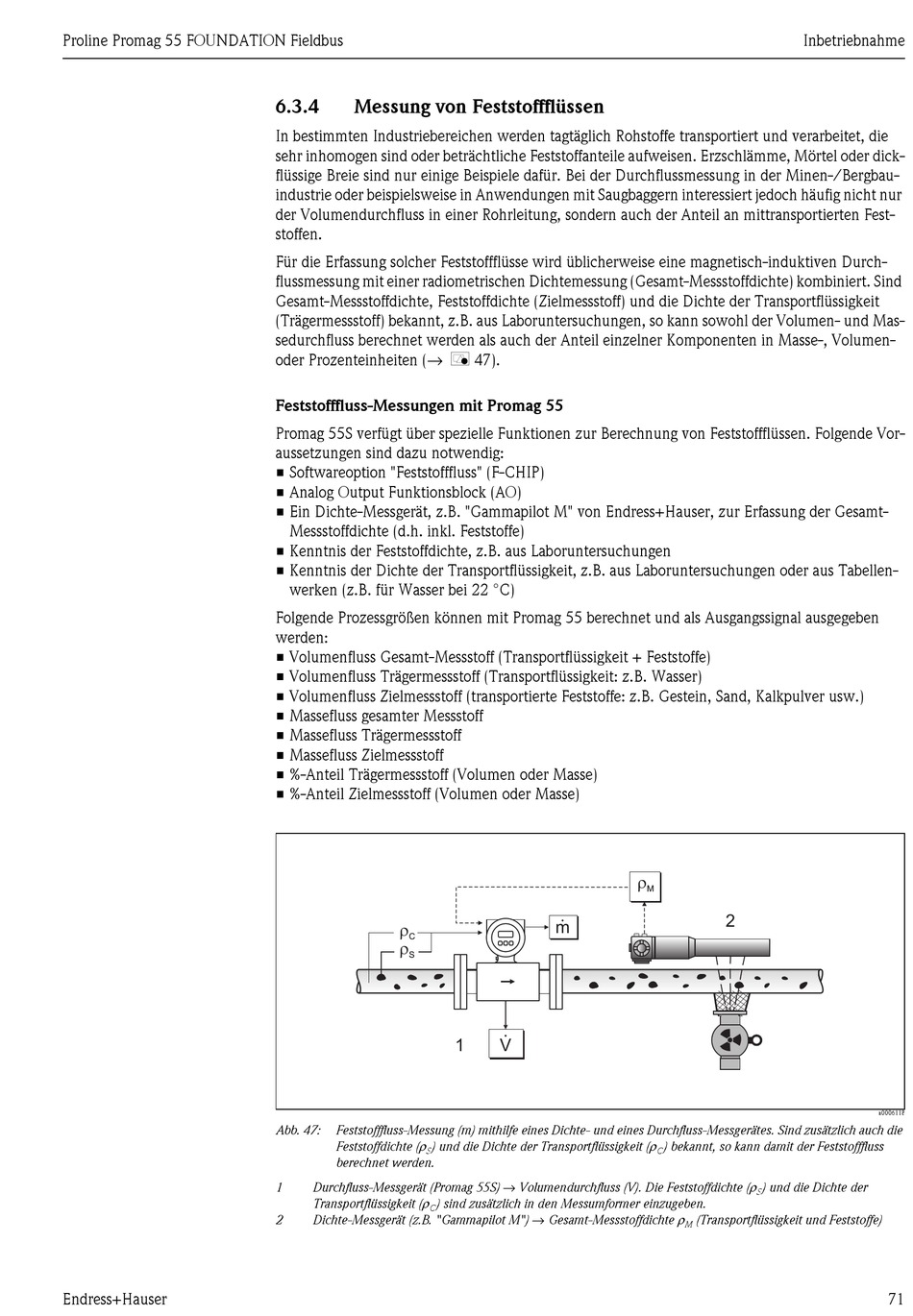

Abb. 47: Feststofffluss-Messung (m) mithilfe eines Dichte- und eines Durchfluss-Messgerätes. Sind zusätzlich auch die
ρ
Feststoffdichte ( ) und die Dichte der Transportflüssigkeit (
S
berechnet werden.
Durchfluss-Messgerät (Promag 55S) → Volumendurchfluss (V). Die Feststoffdichte (
1
ρ
Transportflüssigkeit ( ) sind zusätzlich in den Messumformer einzugeben.
C
Dichte-Messgerät (z.B. "Gammapilot M") → Gesamt-Messstoffdichte
2
m
1
V
Inbetriebnahme
r
M
2
ρ
) bekannt, so kann damit der Feststofffluss
C
ρ
) und die Dichte der
S
ρ
(Transportflüssigkeit und Feststoffe)
M
a0006118
