Technische Daten
Leitfähigkeit
!
Messstoffdruckbereich
(Nenndruck)
106
T A
[°F]
[°C]
60
140
40
100
20
0
0
-20
PTFE
-40
-40
-40
-20
-40
0

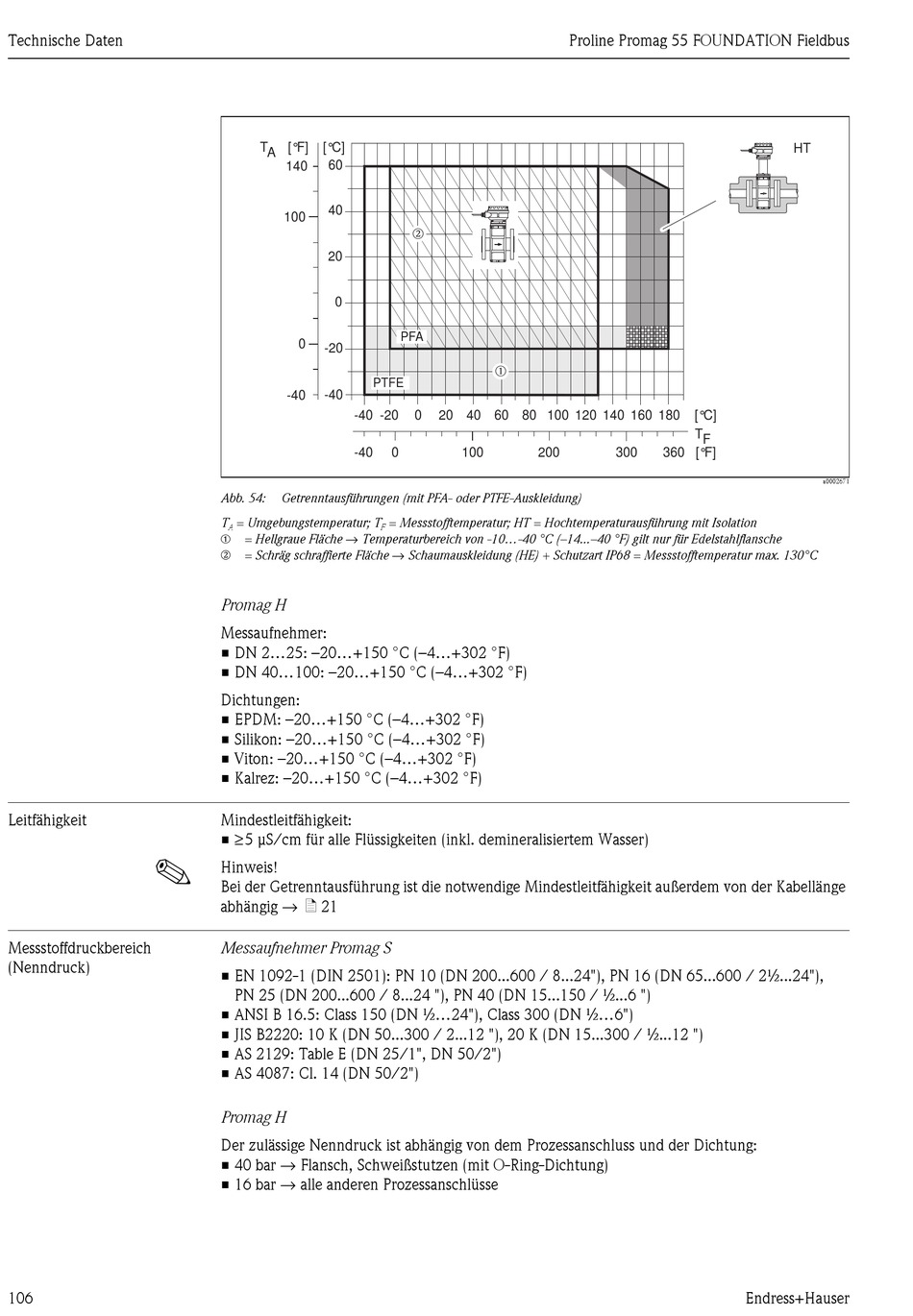

Abb. 54:
Getrenntausführungen (mit PFA- oder PTFE-Auskleidung)
T
= Umgebungstemperatur; T
= Messstofftemperatur; HT = Hochtemperaturausführung mit Isolation
A
F
➀ = Hellgraue Fläche → Temperaturbereich von -10...-40 °C (–14...–40 °F) gilt nur für Edelstahlflansche
n = Schräg schraffierte Fläche → Schaumauskleidung (HE) + Schutzart IP68 = Messstofftemperatur max. 130°C
Promag H
Messaufnehmer:
• DN 2...25: –20...+150 °C (–4...+302 °F)
• DN 40...100: –20...+150 °C (–4...+302 °F)
Dichtungen:
• EPDM: –20...+150 °C (–4...+302 °F)
• Silikon: –20...+150 °C (–4...+302 °F)
• Viton: –20...+150 °C (–4...+302 °F)
• Kalrez: –20...+150 °C (–4...+302 °F)
Mindestleitfähigkeit:
• ≥5 μS/cm für alle Flüssigkeiten (inkl. demineralisiertem Wasser)
Hinweis!
Bei der Getrenntausführung ist die notwendige Mindestleitfähigkeit außerdem von der Kabellänge
abhängig → ä 21
Messaufnehmer Promag S
• EN 1092-1 (DIN 2501): PN 10 (DN 200...600 / 8...24"), PN 16 (DN 65...600 / 2½...24"),
PN 25 (DN 200...600 / 8...24 "), PN 40 (DN 15...150 / ½...6 ")
• ANSI B 16.5: Class 150 (DN ½...24"), Class 300 (DN ½...6")
• JIS B2220: 10 K (DN 50...300 / 2...12 "), 20 K (DN 15...300 / ½...12 ")
• AS 2129: Table E (DN 25/1", DN 50/2")
• AS 4087: Cl. 14 (DN 50/2")
Promag H
Der zulässige Nenndruck ist abhängig von dem Prozessanschluss und der Dichtung:
• 40 bar → Flansch, Schweißstutzen (mit O-Ring-Dichtung)
• 16 bar → alle anderen Prozessanschlüsse
Proline Promag 55 FOUNDATION Fieldbus
n
PFA
m
0
20
40 60 80
100
100
200
120 140 160
180
[°C]
T F
300
360 [°F]
Endress+Hauser
HT
a0002671
