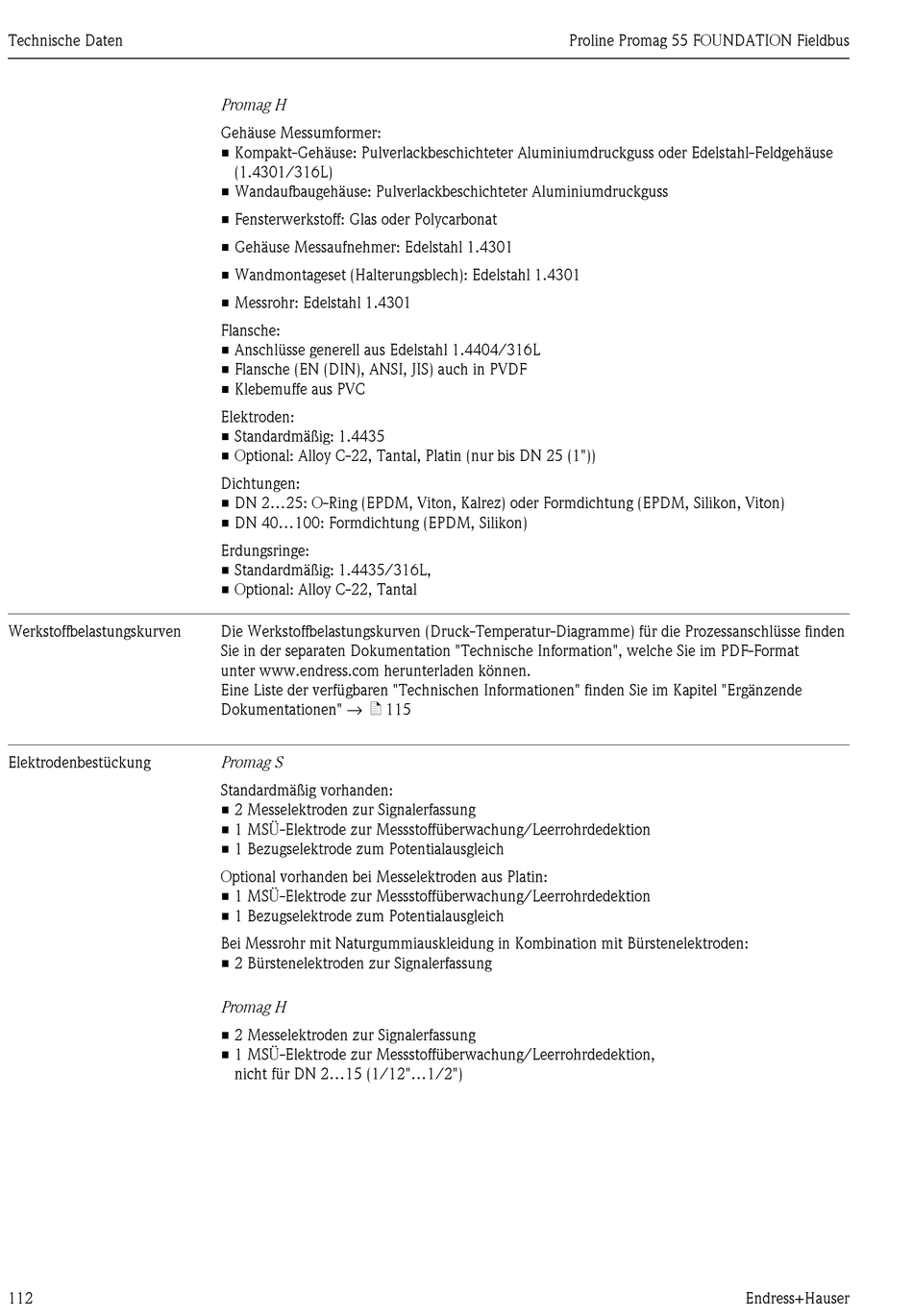

Endress+Hauser Proline Promag 55 FOUNDATION Fieldbus Betriebsanleitung Seite 112

Technische Daten
Werkstoffbelastungskurven
Elektrodenbestückung
112
Promag H
Gehäuse Messumformer:
• Kompakt-Gehäuse: Pulverlackbeschichteter Aluminiumdruckguss oder Edelstahl-Feldgehäuse
(1.4301/316L)
• Wandaufbaugehäuse: Pulverlackbeschichteter Aluminiumdruckguss
• Fensterwerkstoff: Glas oder Polycarbonat
• Gehäuse Messaufnehmer: Edelstahl 1.4301
• Wandmontageset (Halterungsblech): Edelstahl 1.4301
• Messrohr: Edelstahl 1.4301
Flansche:
• Anschlüsse generell aus Edelstahl 1.4404/316L
• Flansche (EN (DIN), ANSI, JIS) auch in PVDF
• Klebemuffe aus PVC
Elektroden:
• Standardmäßig: 1.4435
• Optional: Alloy C-22, Tantal, Platin (nur bis DN 25 (1"))
Dichtungen:
• DN 2...25: O-Ring (EPDM, Viton, Kalrez) oder Formdichtung (EPDM, Silikon, Viton)
• DN 40...100: Formdichtung (EPDM, Silikon)
Erdungsringe:
• Standardmäßig: 1.4435/316L,
• Optional: Alloy C-22, Tantal
Die Werkstoffbelastungskurven (Druck-Temperatur-Diagramme) für die Prozessanschlüsse finden
Sie in der separaten Dokumentation "Technische Information", welche Sie im PDF-Format
unter www.endress.com herunterladen können.
Eine Liste der verfügbaren "Technischen Informationen" finden Sie im Kapitel "Ergänzende
Dokumentationen" → ä 115
Promag S
Standardmäßig vorhanden:
• 2 Messelektroden zur Signalerfassung
• 1 MSÜ-Elektrode zur Messstoffüberwachung/Leerrohrdedektion
• 1 Bezugselektrode zum Potentialausgleich
Optional vorhanden bei Messelektroden aus Platin:
• 1 MSÜ-Elektrode zur Messstoffüberwachung/Leerrohrdedektion
• 1 Bezugselektrode zum Potentialausgleich
Bei Messrohr mit Naturgummiauskleidung in Kombination mit Bürstenelektroden:
• 2 Bürstenelektroden zur Signalerfassung
Promag H
• 2 Messelektroden zur Signalerfassung
• 1 MSÜ-Elektrode zur Messstoffüberwachung/Leerrohrdedektion,
nicht für DN 2...15 (1/12"...1/2")
