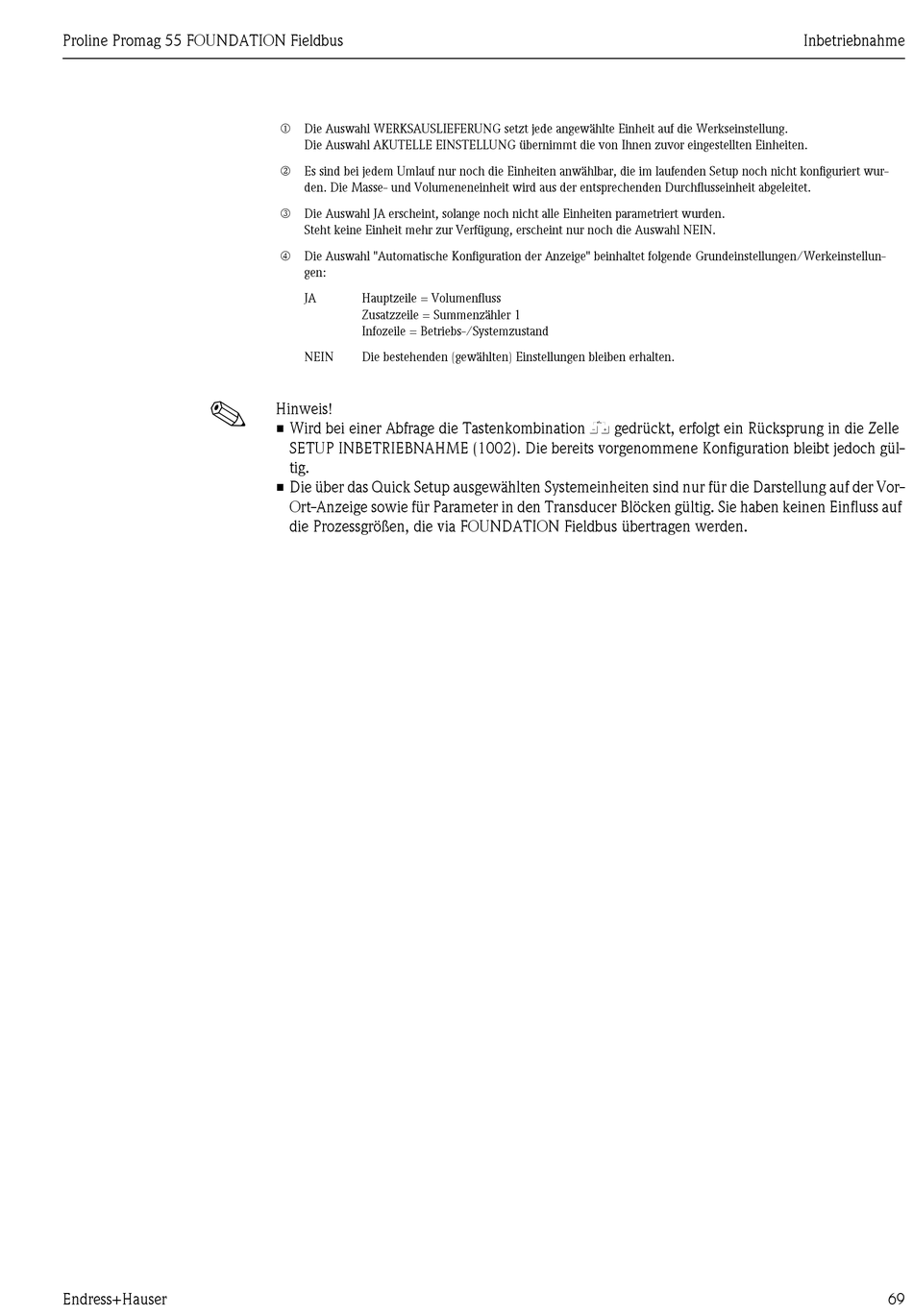

Endress+Hauser Proline Promag 55 FOUNDATION Fieldbus Betriebsanleitung Seite 69

Proline Promag 55 FOUNDATION Fieldbus
!
Endress+Hauser
m
Die Auswahl WERKSAUSLIEFERUNG setzt jede angewählte Einheit auf die Werkseinstellung.
Die Auswahl AKUTELLE EINSTELLUNG übernimmt die von Ihnen zuvor eingestellten Einheiten.
n
Es sind bei jedem Umlauf nur noch die Einheiten anwählbar, die im laufenden Setup noch nicht konfiguriert wur-
den. Die Masse- und Volumeneneinheit wird aus der entsprechenden Durchflusseinheit abgeleitet.
o
Die Auswahl JA erscheint, solange noch nicht alle Einheiten parametriert wurden.
Steht keine Einheit mehr zur Verfügung, erscheint nur noch die Auswahl NEIN.
p
Die Auswahl "Automatische Konfiguration der Anzeige" beinhaltet folgende Grundeinstellungen/Werkeinstellun-
gen:
JA Hauptzeile = Volumenfluss
Zusatzzeile = Summenzähler 1
Infozeile = Betriebs-/Systemzustand
NEIN Die bestehenden (gewählten) Einstellungen bleiben erhalten.
Hinweis!
• Wird bei einer Abfrage die Tastenkombination X gedrückt, erfolgt ein Rücksprung in die Zelle
SETUP INBETRIEBNAHME (1002). Die bereits vorgenommene Konfiguration bleibt jedoch gül-
tig.
• Die über das Quick Setup ausgewählten Systemeinheiten sind nur für die Darstellung auf der Vor-
Ort-Anzeige sowie für Parameter in den Transducer Blöcken gültig. Sie haben keinen Einfluss auf
die Prozessgrößen, die via FOUNDATION Fieldbus übertragen werden.
Inbetriebnahme
69
