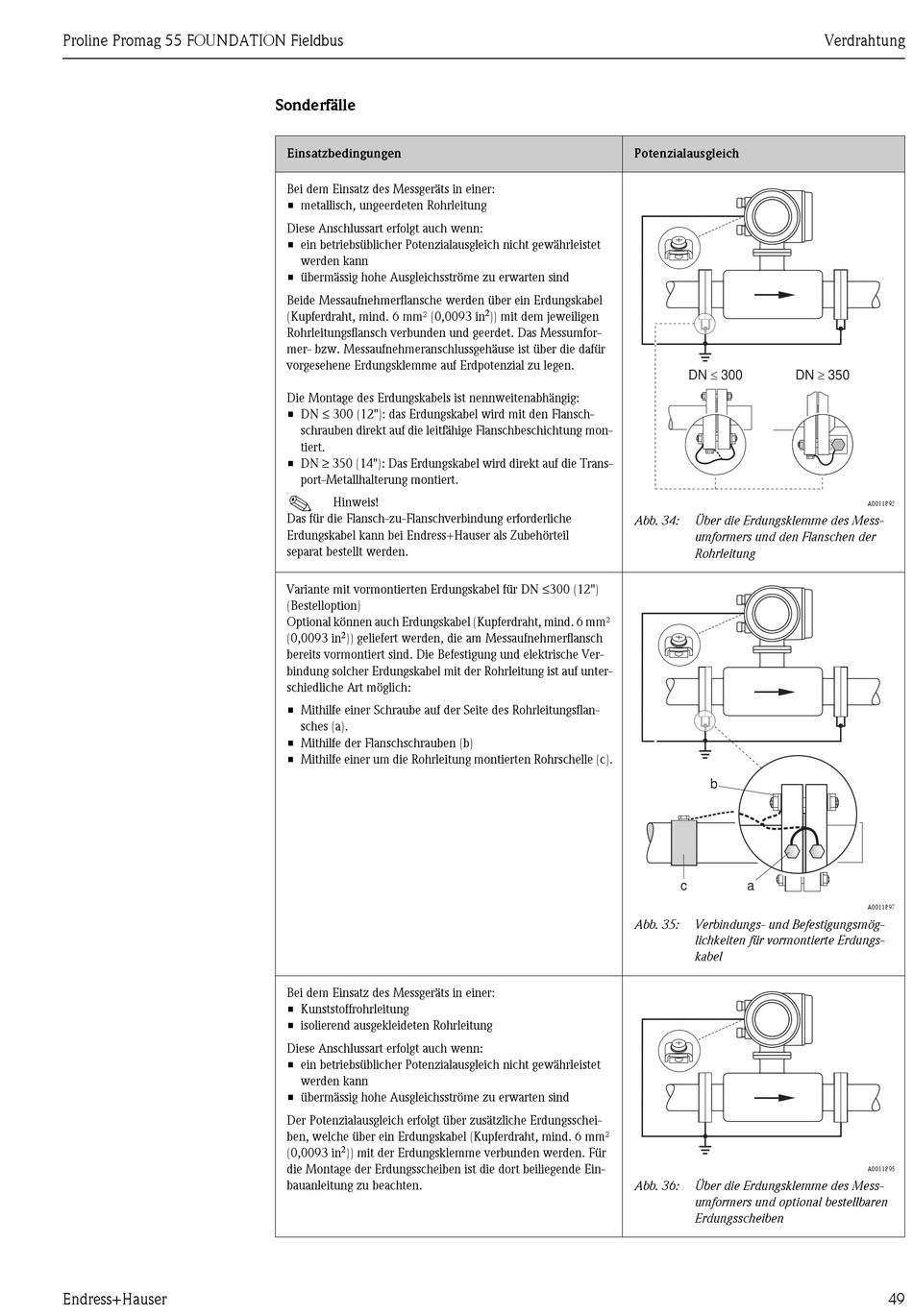

Sonderfälle
Einsatzbedingungen
Bei dem Einsatz des Messgeräts in einer:
• metallisch, ungeerdeten Rohrleitung
Diese Anschlussart erfolgt auch wenn:
• ein betriebsüblicher Potenzialausgleich nicht gewährleistet
werden kann
• übermässig hohe Ausgleichsströme zu erwarten sind
Beide Messaufnehmerflansche werden über ein Erdungskabel
(Kupferdraht, mind. 6 mm² (0,0093 in
Rohrleitungsflansch verbunden und geerdet. Das Messumfor-
mer- bzw. Messaufnehmeranschlussgehäuse ist über die dafür
vorgesehene Erdungsklemme auf Erdpotenzial zu legen.
Die Montage des Erdungskabels ist nennweitenabhängig:
• DN ≤ 300 (12"): das Erdungskabel wird mit den Flansch-
schrauben direkt auf die leitfähige Flanschbeschichtung mon-
tiert.
• DN ≥ 350 (14"): Das Erdungskabel wird direkt auf die Trans-
port-Metallhalterung montiert.
!
Hinweis!
Das für die Flansch-zu-Flanschverbindung erforderliche
Erdungskabel kann bei Endress+Hauser als Zubehörteil
separat bestellt werden.
Variante mit vormontierten Erdungskabel für DN ≤300 (12")
(Bestelloption)
Optional können auch Erdungskabel (Kupferdraht, mind. 6 mm²
2
(0,0093 in )) geliefert werden, die am Messaufnehmerflansch
bereits vormontiert sind. Die Befestigung und elektrische Ver-
bindung solcher Erdungskabel mit der Rohrleitung ist auf unter-
schiedliche Art möglich:
• Mithilfe einer Schraube auf der Seite des Rohrleitungsflan-
sches (a).
• Mithilfe der Flanschschrauben (b)
• Mithilfe einer um die Rohrleitung montierten Rohrschelle (c).
Bei dem Einsatz des Messgeräts in einer:
• Kunststoffrohrleitung
• isolierend ausgekleideten Rohrleitung
Diese Anschlussart erfolgt auch wenn:
• ein betriebsüblicher Potenzialausgleich nicht gewährleistet
werden kann
• übermässig hohe Ausgleichsströme zu erwarten sind
Der Potenzialausgleich erfolgt über zusätzliche Erdungsschei-
ben, welche über ein Erdungskabel (Kupferdraht, mind. 6 mm²
2
(0,0093 in )) mit der Erdungsklemme verbunden werden. Für
die Montage der Erdungsscheiben ist die dort beiliegende Ein-
bauanleitung zu beachten.
Potenzialausgleich
2
)) mit dem jeweiligen
Abb. 34:
Abb. 35:
Abb. 36:
Verdrahtung
£ ³
DN 300 DN 350
Über die Erdungsklemme des Mess-
umformers und den Flanschen der
Rohrleitung
b
c a
Verbindungs- und Befestigungsmög-
lichkeiten für vormontierte Erdungs-
kabel
Über die Erdungsklemme des Mess-
umformers und optional bestellbaren
Erdungsscheiben
A0011893
A0011897
A0011895
