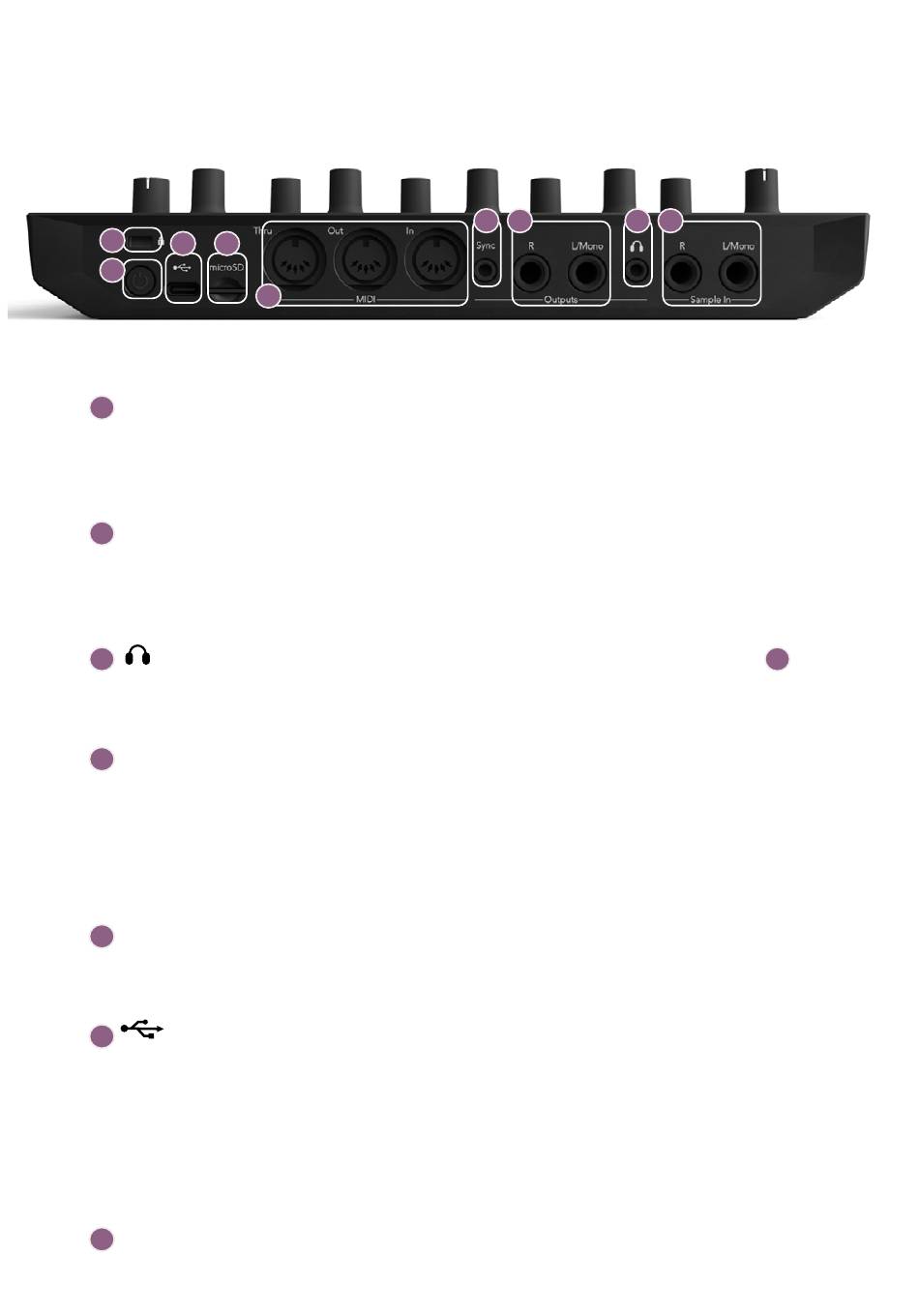

Rückansicht
9
6
7
8
1
Ausgänge – L/Mono und R – Die Hauptausgänge von Circuit Rhythm liegen an zwei 6,3-mm-
TS-Klinkenbuchsen an. Der maximale Ausgangspegel beträgt +5,3 dBu (+/-1,5 dBu). Wenn
kein Stecker in der Buchse R steckt, führt die Buchse L/Mono eine Monosumme der linken
und rechten Kanäle.
2
Synchronisierung – eine 3,5-mm-TRS-Buchse, die ein Taktsignal mit einer Amplitude von 5 V
mit einem proportionalen Taktteiler zur Tempo-Clock liefert: Das tatsächliche Teilerverhältnis
kann in der
Setup-Ansicht
Viertelnote.
3
(Kopfhörer) – hier kannst Du Stereokopfhörer anschließen. Die Hauptausgänge
bleiben aktiv, wenn hier ein Kopfhörer eingesteckt wird. Der Kopfhörerverstärker liefert einen
Pegel von +5 dBu an Stereokopfhörer mit einer Impedanz von 150 Ohm.
4
MIDI-Eingang, -Ausgang und Thru-Buchse – Standardsatz von drei MIDI-Anschlüssen mit
fünfpoligen DIN-Buchsen. Ermöglicht das Triggern externer Geräte durch Circuit Rhythm
oder das Triggern von Sequenzen und Ändern von Samples, Grid FX und Effekt-Parametern
in Circuit Rhythm durch externe Controller. Beachte, dass der MIDI-Thru-Anschluss in der
erweiterten Setup-Ansicht
fungieren. Weitere Informationen findest du auf Seite 95.
5
Sample In L/Mono und R - externe Audioeingänge von Circuit Rhythm zur Aufnahme von
Samples in mono oder stereo. Die Eingänge sind als unsymmetrische 6,3-mm-Klinkenbuchsen
ausgeführt.
6
– USB-C-Anschluss. Dies ist auch der Gleichstromeingang des Geräts für eine externe
Stromversorgung und das Aufladen des Akkus. Mit dem Gerät wird ein USB-Adapterkabel
(Typ C auf Typ A) ausgeliefert. Es dient dem Anschluss an einen Computer zur Verbindung mit
Novation Components. Der Anschluss ist MIDI-konform. Stelle eine Verbindung mit anderen
Geräten her, die MIDI über USB unterstützen, um MIDI-Daten zu senden und zu empfangen.
Wird auch für Firmware-Updates verwendet. HINWEIS – Der USB-Anschluss von Circuit
Rhythm überträgt keine Audiosignale.
7
microSD – Führe hier eine kompatible microSD-Speicherkarte ein, um Packs zu speichern oder
zu importieren.
4
eingestellt werden. Die Standardrate beträgt zwei Impulse pro
konfiguriert werden kann, um als Duplikat des MIDI-Ausgangs zu
